Tekbox TBMDA5 Modulated Power Amplifier 150 kHz - 400 MHz
Bilder
  • Tekbox TBMDA5 Modulated Power Amplifier 150 kHz - 400 MHz

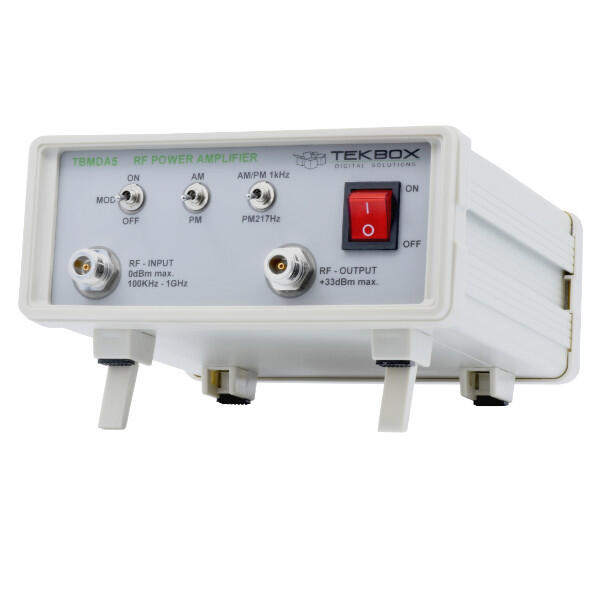

Tekbox TBMDA5 Modulated Power Amplifier 150 kHz - 400 MHz

Art. nr: Tekbox TBMDA5
12 715 kr

Antal




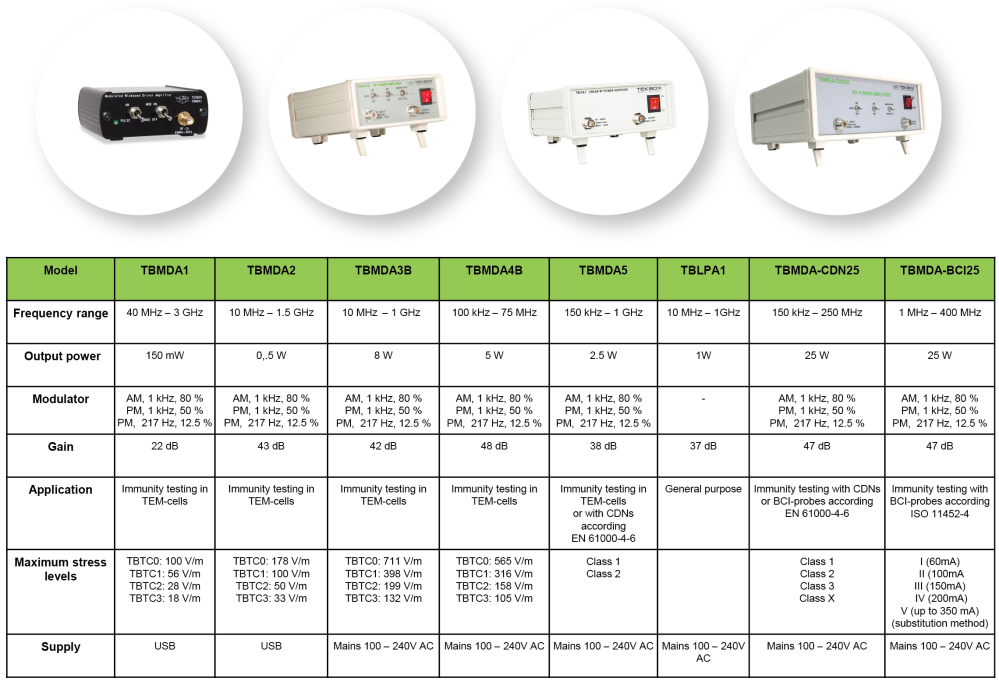

Produktbeskrivning

Den TBMDA5-modulerade förstärkaren ger den nödvändiga kraften, bandbredden och moduleringen för utförda immunitetstester med CDN:er i frekvensområdet från 150 kHz till 400 MHz. Den är utformad för att drivas av spårningsgeneratorns utsignal från spektrumanalysatorer.

Med en 1 dB kompressionspunkt på upp till 2,5W i frekvensområdet 150 kHz till 400 MHz kan den generera testnivåer klass 1 och klass 2 enligt ISO / EN 61000-4-6. En inbyggd AM-modulator möjliggör användning av spårningsgeneratorer som signalkälla.

TBMDA5 har tillräcklig förstärkning för att uppnå maximal uteffekt med 0 dBm som tillhandahålls av en spektrumanalysatorns spårningsgenerator.
Förutom 1 kHz, 80 % AM, har TBMDA5 inbyggd moduleringsförmåga för att generera 1 kHz, 50 % duty cycle PM-signaler. I PM-läge kan TBMDA5 också generera en 217 Hz-signal med 12,5 % arbetscykel för att simulera mobiltelefonens TDMA-brus.

Funktioner:
  • CW-förstärkare (modulering av)
  • 1 kHz, 80 % AM-modulering
  • 1 kHz, 50 % arbetscykelpulsmodulering 217 Hz
  • 12,5 % arbetscykelpulsmodulering
Specifikationer:
  • Ingång/utgång: 50 Ohm, N hona
  • Matningsspänningsområde: 110 V...240 V
  • Strömförbrukning: 19 W vid 220V
  • Drifttemperaturområde: -20°C till 50°C
  • Frekvensområde: 150 kHz – 400 MHz, användbar från 100 kHz till 1,2 GHz Liten signalförstärkning: 38 dB typ.
  • Förstärkning planhet 150 kHz – 400 MHz / Pin = -5 dBm: 3,5 dB typ.
  • Mättad uteffekt @ 150 kHz / Pin = 0 dBm: 32,6 dBm (1,8 W) typ.
  • Mättad uteffekt @ 500 kHz / Pin = 0 dBm: 36 dBm (4 W) typ.
  • Mättad uteffekt @ 1 MHz / Pin = 0 dBm: 36,1 dBm (4,1 W) typ.
  • Mättad uteffekt @ 10 MHz / Pin = 0 dBm: 37,8 dBm (6 W) typ.
  • Mättad uteffekt @ 100 MHz / Pin = 0 dBm: 36,4 dBm (4,4 W) typ.
  • Mättad uteffekt @ 250 MHz / Pin = 0 dBm: 36 dBm (4 W) typ.
  • Mättad uteffekt @ 400 MHz / Pin = 0 dBm: 33,7 dBm (2,3 W) typ.
  • Mättad uteffekt @ 750 MHz / Pin = 0 dBm: 33,2 dBm (2,1 W) typ.
  • Mättad uteffekt @ 1 GHz / Pin = 0 dBm: 34,8 dBm (3 W) typ.
  • Mättad uteffekt @ 1,1 GHz / Pin = 0 dBm: 31,1 dBm (1,3 W) typ.
  • Mättad uteffekt @ 1,2 GHz / Pin = 0 dBm: 27,3 dBm (0,5 W) typ.
  • 1dB utgångskomprimeringspunkt @ 150 kHz: +29,6 dBm typ. (Pin: -9 dBm)
  • 1dB utgångskomprimeringspunkt @ 500 kHz: +32,9 dBm typ. (Pin: -6 dBm)
  • 1dB utgångskomprimeringspunkt @ 1 MHz: +33,1 dBm typ. (Pin: -5 dBm)
Ansökan:
  • Allmänt bredbandig RF-effektförstärkare
  • Bredbands RF-effektförstärkare för utförda immunitetstester som driver CDN:er eller BCI-prober
  • Bredbands RF-effektförstärkare för testning av strålningsimmunitet, kör nära fältsonder
  • Bredbands RF-effektförstärkare för testning av utstrålad immunitet, driver TEM-celler
