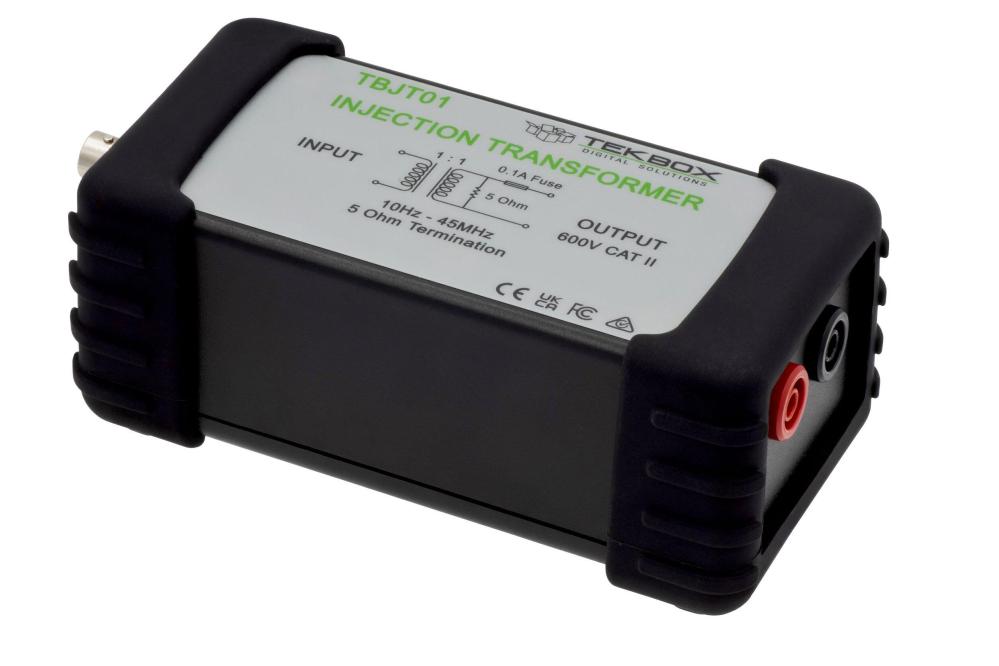

Tekbox TBJT01 Wideband Injection Transformer
Bilder
  • Tekbox TBJT01 Wideband Injection Transformer

Tekbox TBJT01 Wideband Injection Transformer

Art. nr: Tekbox TBJT01
5 000 kr

Antal




Produktbeskrivning

TBJT01 är en bredbandsinsprutningstransformator för mätning av styrslingans stabilitet. Den ger galvanisk isolering mellan den svepande signalkällan och styrslingan. Insprutningstransformatorn är internt avslutad med ett 5 Ohm motstånd och skyddad med en 100 mA säkring. Det användbara frekvensområdet är 10 Hz till 45 MHz.



Specifikationer:

  • Överensstämmelse: RoHS
  • Avslutningsmotstånd: 5 Ω
  • Säkring: 100 mA (Littlefuse 0451.100MRL); sekundär (utgångs-) sida
  • Varvförhållande: 1:1
  • Karakteriserad frekv. intervall: 1 Hz till 100 MHz
  • Användbart frekvensområde: 10 Hz – 45 MHz
  • 3 dB frekvensområde: 15 Hz – 9 MHz typ.
  • Insättningsförlust (S21): 15,5 dB typ.
  • Kapacitans: 90 pF @ 1 Khz; primär till sekundär lindning
  • DC-mättnadsström: 12 mA
  • Max. spänningsklass: 600V CAT II; primär till sekundär lindning
  • Ingångskontakt: 50 Ω BNC hona,
  • Utgångskontakt: 4 mm säkerhetsbananjack, 20 mm avstånd
  • Driftstemp. intervall: 0°C – 60°C
  • Kapslingsmått: 70 mm x 60 mm x 140 mm
  • Vikt: 250 g
