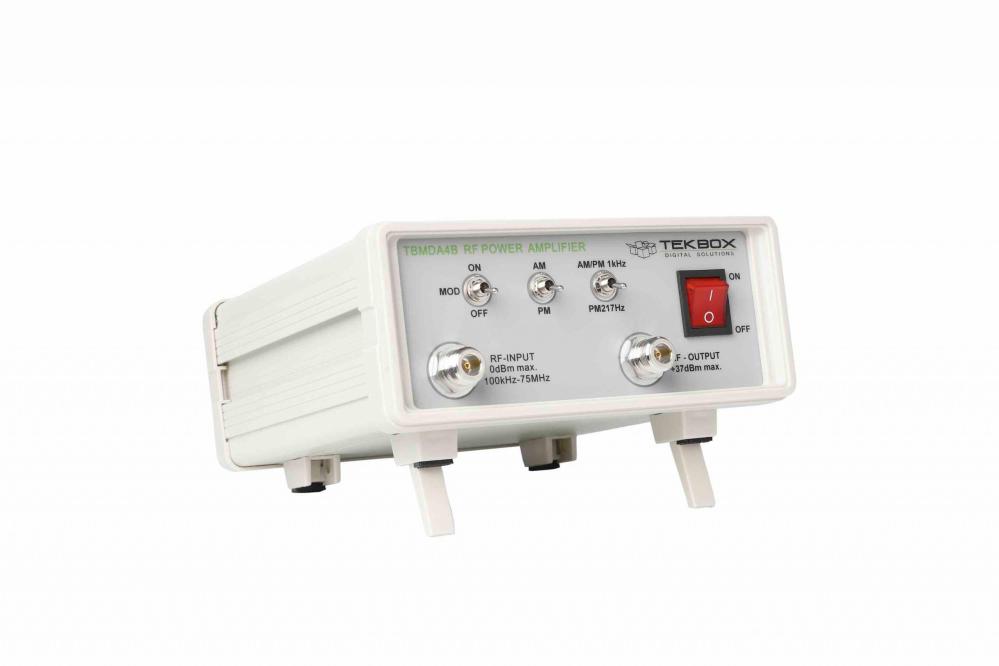

TekBox TBMDA4B - Modulated wideband power amplifier 100 kHz - 70 MHz
Bilder
  • TekBox TBMDA4B - Modulated wideband power amplifier 100 kHz - 70 MHz

TekBox TBMDA4B - Modulated wideband power amplifier 100 kHz - 70 MHz

Art. nr: TekBox TBMDA4B
11 560 kr

Antal




Produktbeskrivning

  • CW-förstärkare (modulering av)
  • 1 kHz, 80 % AM-modulering
  • 1 kHz, 50 % arbetscykelpulsmodulering
  • 217 Hz, 12,5 % arbetscykelpulsmodulering

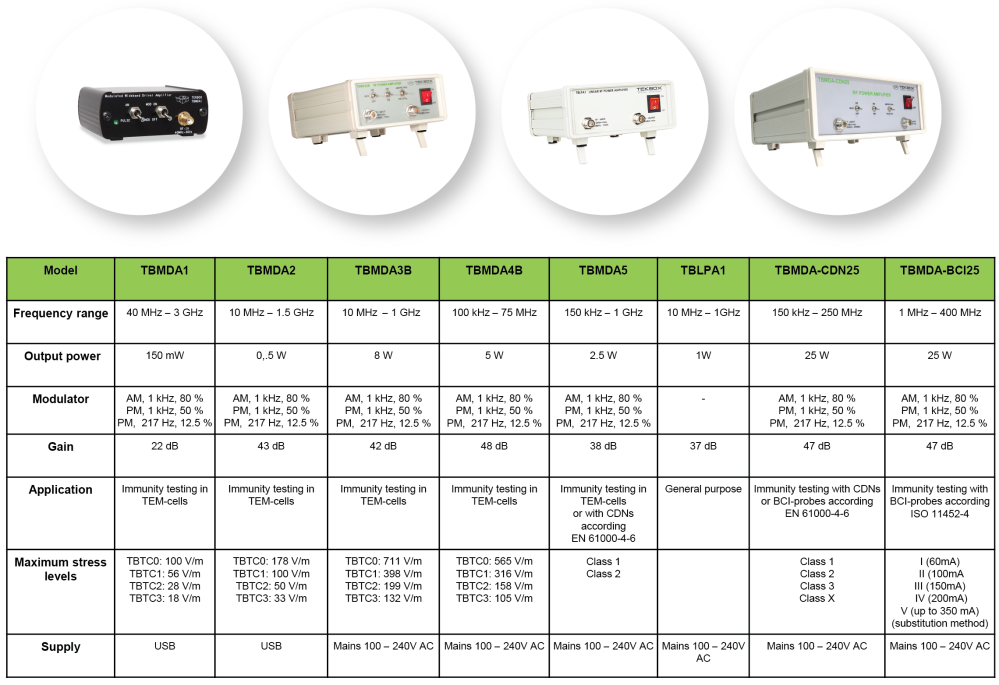

Den TBMDA4B-modulerade bredbandseffektförstärkaren är designad för att skapa en billig signalkälla för immunitetstestning av elektroniska byggstenar och produkter. Den är utformad för att drivas av spårningsgeneratorns utsignal från spektrumanalysatorer. Med ett ineffektområde på -20 dBm...-10 dBm kan den öka uteffekten från en spårningsgenerator med upp till 5W. Med ett frekvensområde från 100 kHz till 75 MHz är det ett idealiskt komplement till TBMDA3, som täcker 10 MHz till 1 GHz.

TBMDA4B är idealisk för att driva Tekbox närfältsprober för att hitta den känsliga platsen i en elektronisk krets eller för att skapa elektriska fält upp till 550V/m när man kör Tekbox TEM Cell TBTC0, 300V/m när man kör TBTC1, 150V/m när du kör TBTC2 eller 100V/m när du kör TBTC3. Testsignaler för immunitetstestning kan vara CW-, AM- eller PM-modulerade. Följaktligen tillhandahåller TBMDA4B inbyggd moduleringsförmåga för att generera 1 kHz AM- eller PM-signaler. I PM-läge kan TBMDA4B även generera en 217 Hz-signal med 12,5 % arbetscykel för att simulera TDMA-brus från mobiltelefoner.
