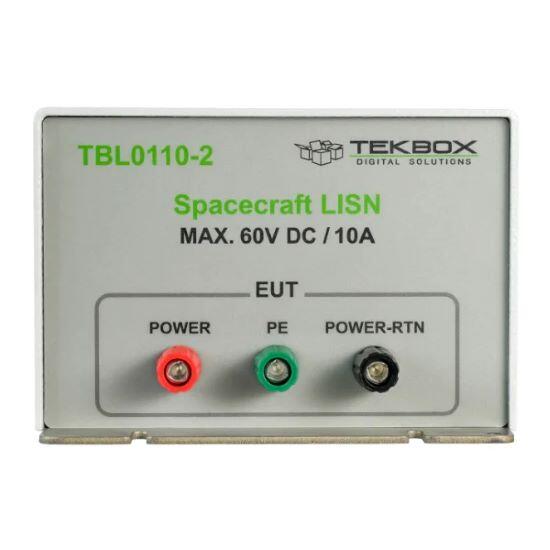

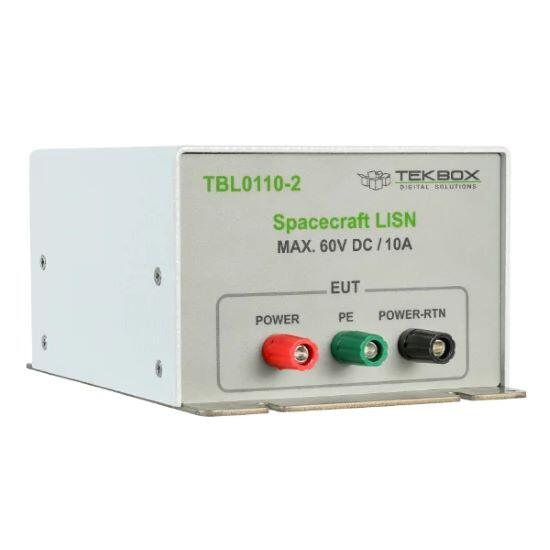

TBL0110-2 LISN är en tvåvägs 50 Ω // 1 µH LISN kännetecknad från 30Hz – 500 MHz. Den är baserad på standarden ECSS-E-ST-20-07C Rev 1. Standarden tillhandahåller det allmänna schemat för LISN och tillåter viss flexibilitet i komponentvärden. Implementeringen av TBL0110-2 syftar till användning i EMC-mätningar av små satelliter och rymdfarkoster. LISN har ingen utgång för utförda emissionsmätningar; istället fungerar den bara som ett nätverk för linjeimpedansstabilisering. En RF-strömövervakningssond används för att mäta genomförda emissioner, enligt standarden.
1µH-induktorn efterliknar den typiska induktansen för matningskabelstammen i små rymdfarkoster eller satelliter.
- LISN:et sätts in i kraftledningen och kraftreturledningen på EUT.
- LISN-typ: V-AMN, 50 Ω // 1 µH
- Karaktäriserat frekvensområde: 30 Hz – 500 MHz
- DC-motstånd: 120 mΩ
- Maximal ström: 10 A kontinuerlig
- Driftspänningsområde: 0 – 60V DC

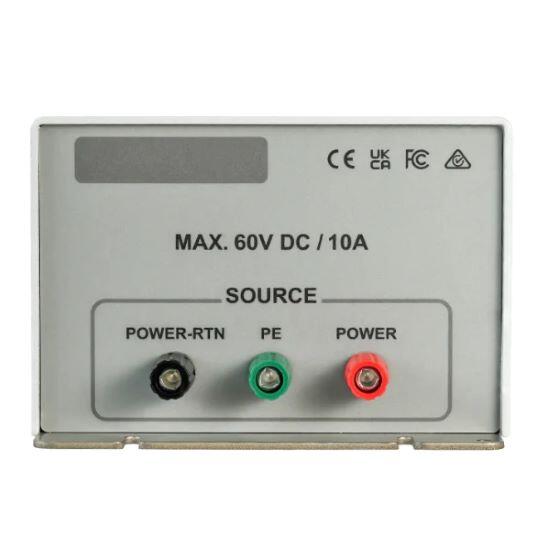

- EUT / SOURCE-uttag: 4 mm bananuttag
- Mått: B 120 mm x L 175 mm x H 85 mm;
- Vikt: 0,9 kg
