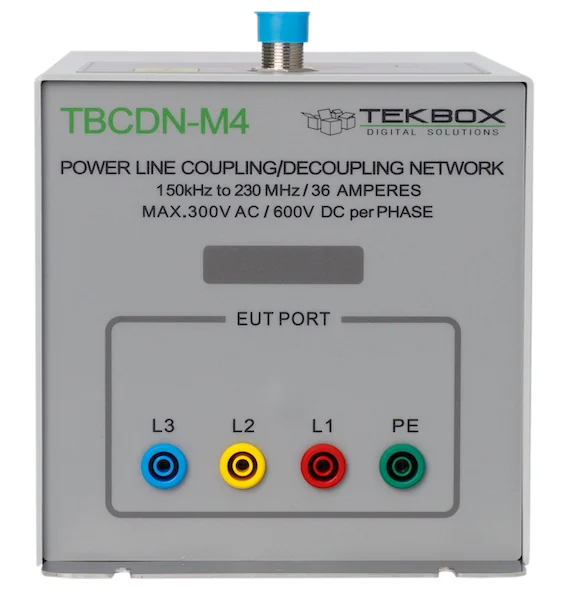

Tekbox TBCDN-M4 Kopplings-/avkopplingsnätverk

TBCDN-M4 är ett kopplings-/avkopplingsnätverk (CDN) för testning av ledd immunitet enligt IEC 61000-4-6.

TBCDN-M4 uppfyller kraven i IEC 61000-4-6 Bilaga D2. Den är utformad för att injicera common mode-störsignaler inom frekvensområdet 150 kHz till 230 MHz i oskärmade AC- och DC-strömförsörjningsledningar.

Specifikationer:

• Maximal matningsspänning: 300V AC, 600V DC
• Maximal strömstyrka: 36A
• Frekvensområde: 150 kHz - 230 MHz
• Maximal RF-ingångseffekt: 6,5 W CW
• Maximal RF-ingångsspänning: 32 V
• Common mode-impedans:
• 150 kHz - 24 MHz: 150 Ω ± 20 Ω
• 24 MHz - 80 MHz: 150 Ω + 60 Ω / - 45 Ω
• 80 MHz - 230 MHz: 150 Ω ± 60 Ω
• Spänningsdelningsförhållande:
• 150 kHz - 80 MHz: 9,5 dB ± 1 dB
• 80 MHz - 230 MHz: 9,5 dB + 3 dB / - 2 dB
• RF-ingångskontakt: N - hona
• EUT / AE anslutningar: 4 mm banansäkerhetsuttag, 4 mm spår i bottenplattan för GND-anslutning
• Material i höljet: pulverlackerad aluminium, bottenplatta i rostfritt stål
• Mått: 300 x 150 x 150 mm 300 x 150 x 150 mm
• Vikt: ca 2,5 kg
• Ingår: individuellt testprotokoll med spänningsdelningsförhållande och common mode-impedans
• Valfria tillbehör:
• 30 mm adapterpanel med kortslutningsstänger och BNC-kontakt
• 50 Ω till 150 Ω N-male till N-female adapter
• Kalibreringsuppsättning
