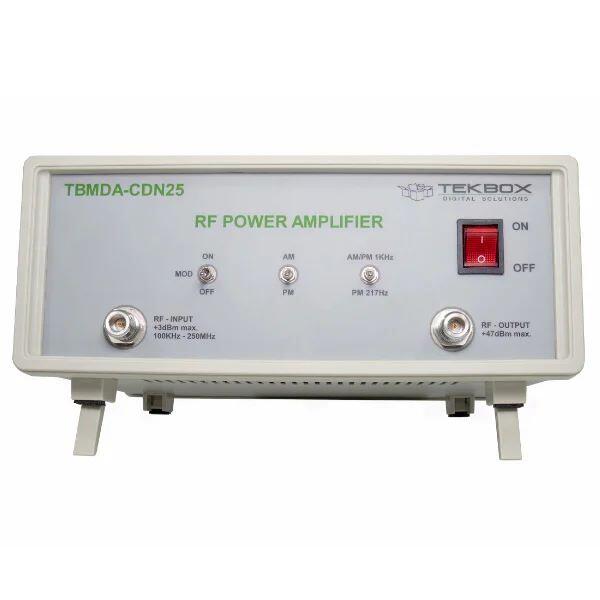

Den TBMDA-CDN25-modulerade förstärkaren ger den nödvändiga kraften, bandbredden och moduleringen för utförda immunitetstestningar med CDN:er och BCI-prober i frekvensområdet från 100 kHz till 250 MHz. Den är utformad för att drivas av signalgeneratorer eller av spårningsgeneratorer av spektrumanalysatorer. Med en 1 dB kompressionspunkt på upp till 25 W i frekvensområdet 100 kHz till 250 MHz kan den generera testnivåer klass 1, klass 2, klass 3 och klass X enligt ISO / EN 61000-4-6. En inbyggd AM/PM – modulator möjliggör användning av spårningsgeneratorer som signalkälla. TBMDA-CDN25 har tillräcklig förstärkning för att uppnå maximal uteffekt med 0 dBm som tillhandahålls av en spårningsgenerator för spektrumanalysator.
Förutom 1 kHz, 80 % AM, har TBMDA-CDN25 inbyggd moduleringsförmåga för att generera 1 kHz, 50 % duty cycle PM-signaler. I PM-läge kan TBMDA-CDN25 även generera en 217 Hz-signal med 12,5 % arbetscykel för att simulera TDMA-brus från mobiltelefoner.
Funktioner:
- CW-förstärkare (modulering av)
- 1 kHz, 80 % AM-modulering
- 1 kHz, 50 % arbetscykelpulsmodulering
- 217 Hz, 12,5 % arbetscykelpulsmodulering
Specifikationer:
- Ingång/utgång: 50 Ohm, N hona
- Matningsspänningsområde: 110 V...240 V
- Strömförbrukning: 108 W vid 220V
- Drifttemperaturområde: -20°C till 50°C
- Frekvensområde: 100 kHz – 250 MHz
- Liten signalförstärkning: 47 dB typ.
- Förstärkning planhet 100 kHz – 250 MHz / Pin = -3 dBm: 3,5 dB typ.
- Mättad uteffekt @ 100 kHz / Pin = 0 dBm: 44,1 dBm (25,7 W) typ.
- Mättad uteffekt @ 150 kHz / Pin = 0 dBm: 44,6 dBm (28,8 W) typ.
- Mättad uteffekt @ 500 kHz / Pin = 0 dBm: 45,1 dBm (32,4 W) typ.
- Mättad uteffekt @ 1 MHz / Pin = 0 dBm: 45,3 dBm (33,9 W) typ.
- Mättad uteffekt @ 10 MHz / Pin = 0 dBm: 45,3 dBm (33,9 W) typ.
- Mättad uteffekt @ 50 MHz / Pin = 0 dBm: 45,6 dBm (36,3 W) typ.
- Mättad uteffekt @ 80 MHz / Pin = 0 dBm: 46,6 dBm (45,7 W) typ.
- Mättad uteffekt @ 100 MHz / Pin = 0 dBm: 46,5 dBm (44,7 W) typ.
- Mättad uteffekt @ 150 MHz / Pin = 0 dBm: 44,5 dBm (28,2 W) typ.
- Mättad uteffekt @ 200 MHz / Pin = 0 dBm: 43,8 dBm (24 W) typ.
- Mättad uteffekt @ 230 MHz / Pin = 0 dBm: 44,9 dBm (30,9 W) typ.
- Mättad uteffekt @ 250 MHz / Pin = 0 dBm: 44,8 dBm (30,2 W) typ.
- 1dB utgångskomprimeringspunkt @ 100 kHz: +43,7 dBm typ. (Pin: -5 dBm)
- 1dB utgångskomprimeringspunkt @ 150 kHz: +44,1 dBm typ. (Pin: -4 dBm)
- 1dB utgångskomprimeringspunkt @ 500 kHz: +44,6 dBm typ. (Pin: -3 dBm)
- 1dB utgångskomprimeringspunkt @ 1 MHz: +45 dBm typ. (Pin: -3 dBm)
- 1dB utgångskomprimeringspunkt @ 10 MHz: +45 dBm typ. (Pin: -2 dBm)
- 1dB utgångskomprimeringspunkt @ 50 MHz: +45,6 dBm typ. (Pin: 1 dBm)
- 1dB utgångskomprimeringspunkt @ 80 MHz: +46,5 dBm typ. (Pin: 1 dBm)
- 1dB utgångskomprimeringspunkt @ 100 MHz: +46,5 dBm typ. (Pin: 0 dBm)
- 1dB utgångskomprimeringspunkt @ 150 MHz: +42,9 dBm typ. (Pin: -4 dBm)
- 1dB utgångskomprimeringspunkt @ 200 MHz: +42,2 dBm typ. (Pin: -4 dBm)
- 1dB utgångskomprimeringspunkt @ 230 MHz: +44,1 dBm typ. (Pin: -3 dBm)
- 1dB utgångskomprimeringspunkt @ 250 MHz: +43 dBm typ. (Pin: -4 dBm)
- 2:a övertonen, 100 MHz, Pout=46dBm: < – 12 dBc typ.
- 2:a övertonen, 100 MHz, Pout=40dBm: < – 15 dBc typ.
- 3:e övertonen, 100 MHz, Pout=46dBm: < – 22 dBc typ.
- 3:e övertonen, 100 MHz, Pout=40dBm: < – 22 dBc typ.
Ansökan:
- Allmänt bredbandig RF-effektförstärkare
- Bredbands RF-effektförstärkare för utförda immunitetstester som driver CDN:er eller BCI-prober
- Bredbands RF-effektförstärkare för testning av strålningsimmunitet, kör nära fältprober
- Bredbands RF-effektförstärkare för testning av utstrålad immunitet, driver TEM-celler
