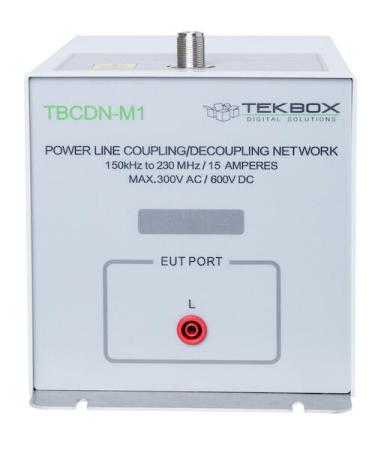

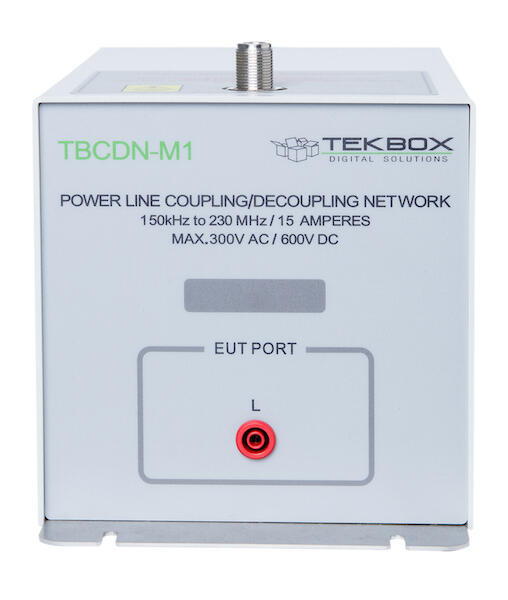

Tekbox TBCDN-M1 Kopplings-/avkopplingsnätverk

För IEC 61000-4-6 Annex D2. 150 kHz–230 MHz, 300 V AC / 600 V DC, 15 A, 150 Ω common mode-impedans och 9,5 dB spänningsdelning.

8 400 SEK

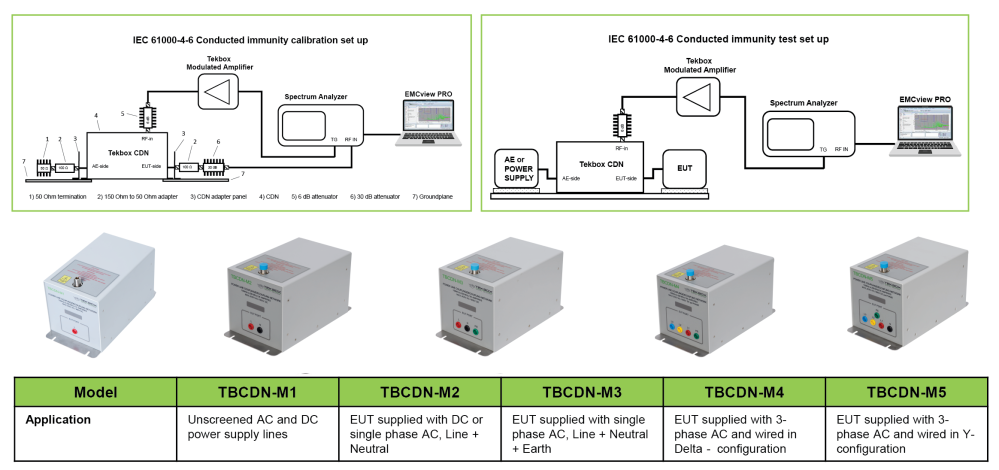

TBCDN-M1 är ett kopplings-/avkopplingsnätverk för utförda immunitetstester enligt IEC 61000-4-6.

TBCDN-M1 är kompatibel med IEC 61000-4-6 Annex D2. Den är utformad för att injicera störningssignaler i common mode i frekvensområdet från 150 kHz till 230 MHz i oskärmade AC- och DC-strömförsörjningsledningar.

 Specifikationer:
  • Maximal matningsspänning: 300V AC, 600V DC
  • Maximal strömstyrka: 15A
  • Frekvensområde: 150 kHz - 230 MHz
  • Maximal RF-ingångseffekt: 6,5 W CW
  • Maximal RF-ingångsspänning: 32 V
  • Common mode-impedans:
    • 150 kHz - 24 MHz: 150 Ω ± 20 Ω
    • 24 MHz - 80 MHz: 150 Ω + 60 Ω / - 45 Ω
    • 80 MHz - 230 MHz: 150 Ω ± 60 Ω
  • Spänningsdelningsförhållande:
    • 150 kHz - 80 MHz: 9,5 dB ± 1 dB
    • 80 MHz - 230 MHz: 9,5 dB + 3 dB / - 2 dB
  • RF-ingångskontakt: N - hona
  • EUT / AE anslutningar: 4 mm banansäkerhetsuttag, 4 mm spår i bottenplattan för GND-anslutning
  • Material i höljet: pulverlackerad aluminium, bottenplatta i rostfritt stål
  • Mått: 300 x 150 x 150 mm 300 x 150 x 150 mm
  • Vikt: ca 2,5 kg
  • Ingår: individuellt testprotokoll med spänningsdelningsförhållande och common mode-impedans
  • Valfria tillbehör:
    • 30 mm adapterpanel med kortslutningsstänger och N-kontakt
    • 50 Ω till 150 Ω N-male till N-female adapter
