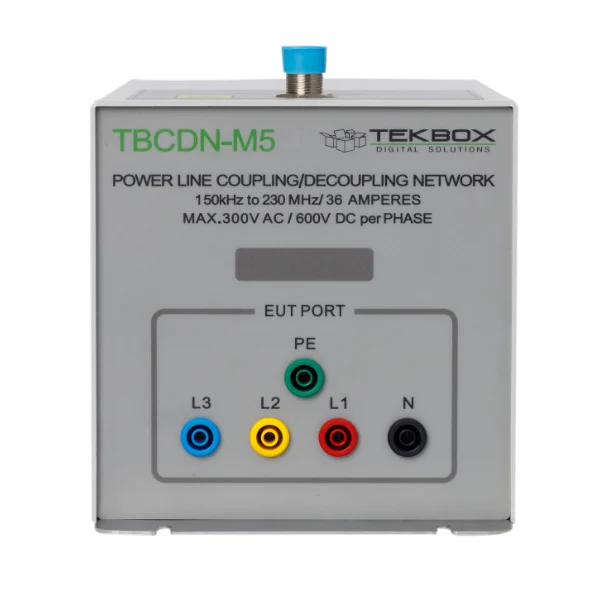

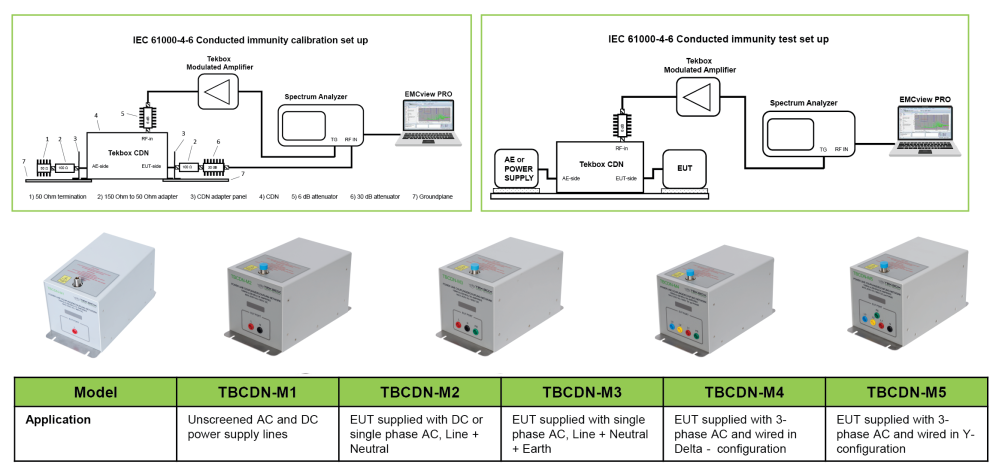

TBCDN-M5 är ett kopplings-/avkopplingsnätverk för utförda immunitetstester enligt IEC 61000-4-6.
TBCDN-M5 är kompatibel med IEC 61000-4-6 Annex D2. Den är utformad för att injicera störningssignaler i common mode i frekvensområdet från 150 kHz till 230 MHz i oskärmade AC- och DC-strömförsörjningsledningar.
Specifikationer:
- Maximal matningsspänning: 300V AC, 600V DC
- Maximal strömstyrka: 36A
- Frekvensområde: 150 kHz - 230 MHz
- Maximal RF-ingångseffekt: 6,5 W CW
- Maximal RF-ingångsspänning: 32 V
- Common mode-impedans:
- 150 kHz - 24 MHz: 150 Ω ± 20 Ω
- 24 MHz - 80 MHz: 150 Ω + 60 Ω / - 45 Ω
- 80 MHz - 230 MHz: 150 Ω ± 60 Ω
- Spänningsdelningsförhållande:
- 150 kHz - 80 MHz: 9,5 dB ± 1 dB
- 80 MHz - 230 MHz: 9,5 dB + 3 dB / - 2 dB
- RF-ingångskontakt: N - hona
- EUT / AE anslutningar: 4 mm banansäkerhetsuttag, 4 mm spår i bottenplattan för GND-anslutning
- Material i höljet: pulverlackerad aluminium, bottenplatta i rostfritt stål
- Mått: 300 x 150 x 150 mm 300 x 150 x 150 mm
- Vikt: ca 2,5 kg
- Ingår: individuellt testprotokoll med spänningsdelningsförhållande
- Valfria tillbehör:
- 30 mm adapterpanel med kortslutningsstänger och BNC-kontakt
- 50 Ω till 150 Ω N-male till N-female adapter
