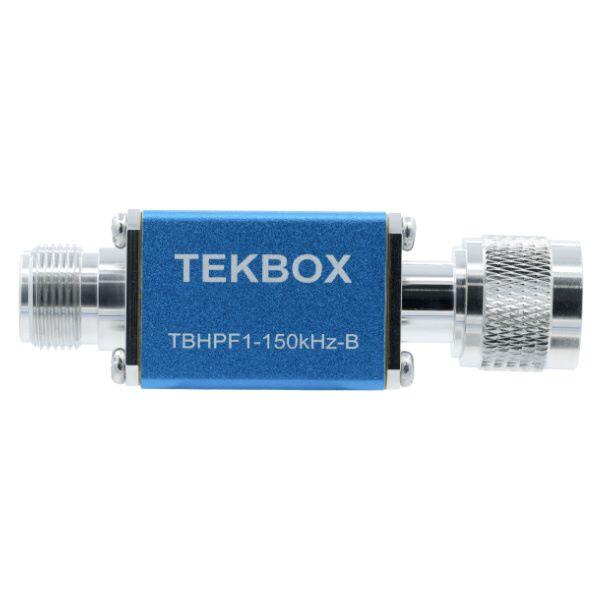

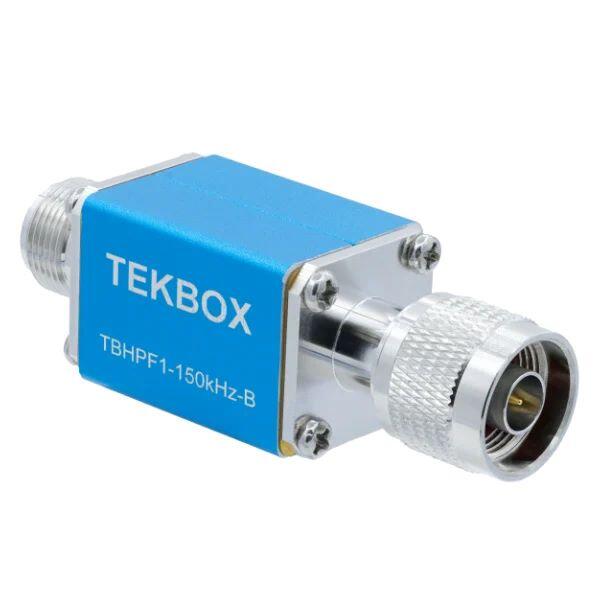

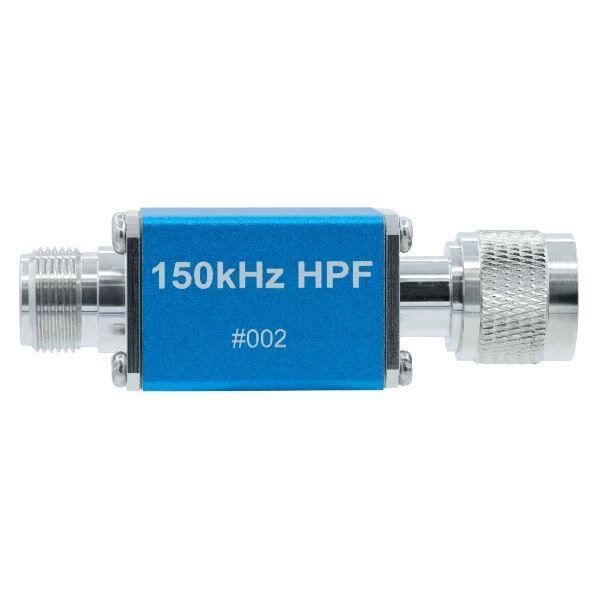

Tekbox TBHPF1-150kHz-B Högpassfilter

Symmetriskt 50 Ω högpassfilter med 3 dB bandbredd 110 kHz–3 GHz, max 10 W ineffekt och N-hane/N-hona för skydd av RF-ingång vid emissionsmätningar.

1 080 SEK

150 kHz högpassfilter för skydd av spektrum analysatorn eller EMI-mottagarens RF-ingångar mot undertoner med hög amplitud och kvarvarande 50 Hz spänning i uppsättningar för genomförda emissionsmätningar.



Specifikationer

  • Högpassfilter, symmetriskt, reflekterande, 50 Ohm
  • 3dB bandbredd: 110 kHz – 3 GHz
  • S11, 150 kHz – 110 MHz: < -18 dB
  • Topologi: 5:e ordningen Chebyshev
  • Filterkondensator märkspänning: 100V
  • Filterspolens mättnadsström: 0,75 A
  • Maximal ineffekt vid frekvenser 300 kHz – 1 GHz: 10W
  • Kontaktdon: N-hane / N-hona
  • Mått: 26 x 26 x 82 mm
  • Vikt: ca. 100 g



Produktinformation

  • Art. nr

    23344
