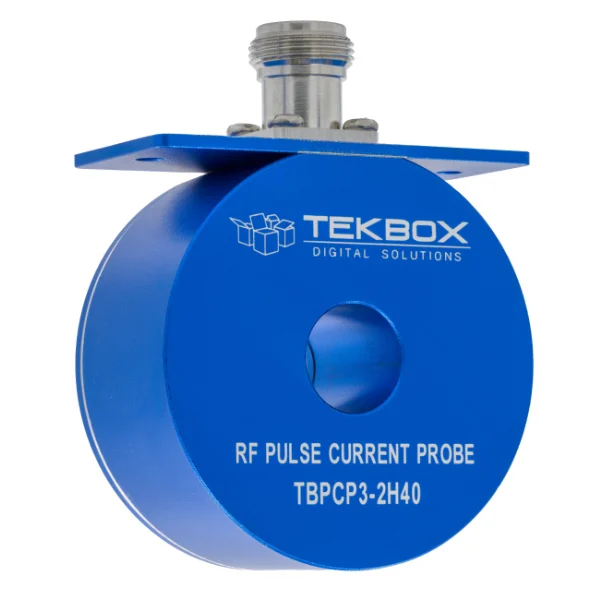

Tekbox TBPCP3-2H40 RF-pulsströmprob
2 Hz–40 MHz 3 dB-bandbredd och −20 dBΩ transimpedans, karakteriserad 0,1 Hz–100 MHz, 15 mm öppning, N-hona och upp till 40 A RMS.
TBPCP3-2H40 är en RF-pulströmsond. Sonden har en 3 dB bandbredd från 2 Hz till 40 MHz och är karaktäriserad över frekvensområdet 0,1 Hz till 100 MHz. Den används vanligtvis för övervakning av stöt- eller RF-pulsström i tidsdomänen, till skillnad från RF-strömprober för EMC-applikationer som används i frekvensdomänen. Sondens bländaröppning är 15 mm. Överföringsimpedansen är -20 dBΩ / 0,1 V/A när den termineras med 50 Ohm och 0,2 V/A med en högimpedansbelastning.
- Karaktäriserat frekvensområde: 0,1 Hz till 100 MHz
- 3 dB bandbredd: 2 Hz till 40 MHz
- Överföringsimpedans (till 50 Ω): -20 dBΩ; 0,1 V/A
- Överföringsimpedans (till hög Z): 0,2 V/A
- Sondportimpedans: 50 Ω
- Stigtid: < 9 ns
- Max. RMS AC-ström: 40 A
- Max. pulsström: 2000 A
- Öppningsdiameter: 15 mm
- Vikt: 320 g
- Anslutningstyp: N-hona, levereras med koaxialadapter till BNC-hona
