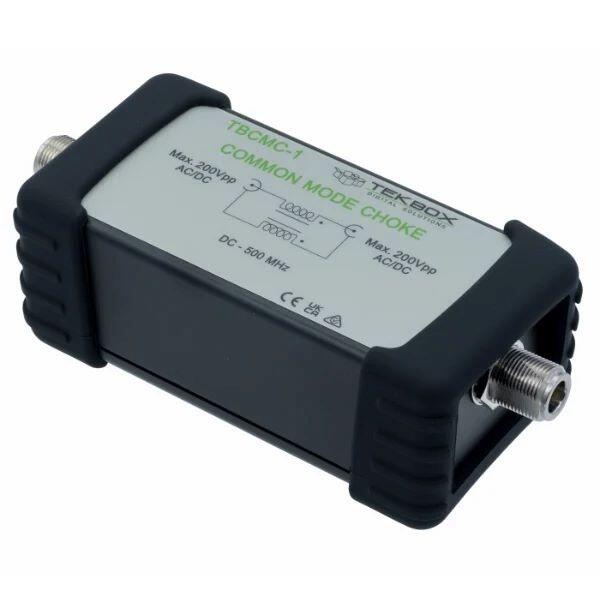

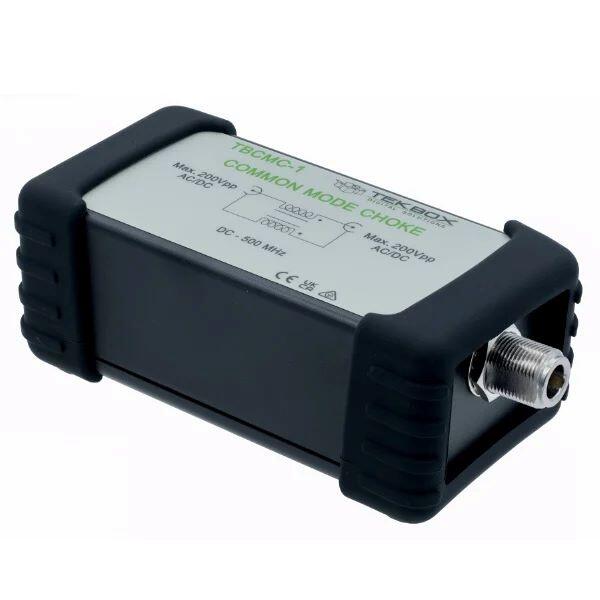

Tekbox TBCMC-1 Common Mode-drossel

Symmetrisk RF-drossel för dämpning av common mode-strömmar i impedansmätningar, med låg insättningsförlust och brett frekvensområde upp till 1 GHz.

5 190 SEK

TBCMC-1 är en RF-drosslare för allmänt bruk. Den är i första hand utformad för att dämpa jordslingströmmar i impedansmätningsuppsättningar baserade på shuntmetoden. TBCMC-1 är en symmetrisk design.



Specifikationer

  • Överensstämmelse: RoHS
  • Differentiallägesimpedans: 50 Ohm, typ.
  • Karaktäriserat frekvensområde: 1 Hz – 1 GHz
  • Rekommenderat frekvensområde: 10 Hz – 500 MHz
  • Effektvärde för differentialläge: max. 130 W upp till 1 GHz
  • Spänning för differentialläge: max. 225V pp upp till 1 GHz
  • Insättningsförlust (S21, S12):
    • < 0,1 dB upp till 10 MHz, typ.
    • < 0,2 dB upp till 100 MHz, typ.
    • < 0,6 dB upp till 1 GHz, typ.
  • Avslag i vanligt läge:
    • > 60 dB upp till 1 MHz, typ.,
    • > 30 dB upp till 100 MHz, typ.,
    • > 10 dB upp till 1 GHz, typ.
  • Ingångsreturförlust (S11, S22): > 20 dB upp till 1 GHz, typ.
  • Common mode mättnadsström: 500 mA, typ.
  • RF-kontakter: 50 Ω N – hona,
  • Driftstemp. intervall: 0°C – 60°C
  • Kapslingsmått: 70 mm x 60 mm x 140 mm
  • Vikt: 350 g

Produktinformation

  • Art. nr

    23347
