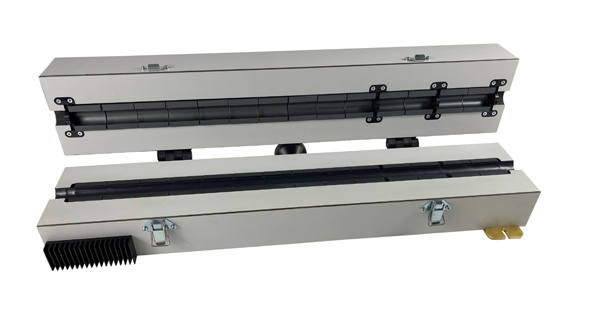

Schlöder CDN EMCL-20 EM-kopplingsklämma
EM-kopplingsklämma för immunitetstester enligt IEC/EN 61000-4-6, frekvensområde 10 kHz–1 GHz, avsedd för oskärmade kablar upp till 20 mm diameter.
Begär offert
IEC / EN 61000-4-6
- För koppling under immunitetstester enligt IEC/EN 61000-4-6
- Frekvensområde 10 kHz - 1 GHz
- Lämplig för kablar upp till 20 mm, för tjockare kablar upp till 35 mm: använd CDN EMCL-35
EM-kopplingsklämmor används alltid när användningen av kopplings-/frånkopplingsnätverk (CDN) inte verkar lämplig eller lämplig. Det gäller till exempel oskärmade kablar som består av ett stort antal enskilda ledare.
Med den elektromagnetiska kopplingsvägen uppnås både kapacitiv och induktiv koppling till kabeln ansluten till testobjektet. Nyckelfakta EM-kopplingsklämman har en riktningsgrad på ≥ 10 dB över 10 MHz, så att en definierad impedans mellan den asymmetriska anslutningspunkten för extrautrustningen och referensjordplanet inte längre behövs. Över 10 MHz liknar EM-kopplingslänkens beteende därför det för kopplings-/avkopplingsnätverk
Produktinformation
-
Art. nr
CDN-EMCL-20
