Utstrålade emissionstester utförs vanligtvis i ekofria kammare, med hjälp av antenner för att fånga upp de utstrålade signalerna.
På grund av bandbreddsbegränsningar krävs flera antenner för att täcka hela frekvensområdet.
Dessutom kräver det mycket utrymme och kostnaden för utrustningen för en standardkonform installation är enorm.
En ingenjör i ett litet eller medelstort företag måste vanligtvis förlita sig på sin erfarenhet och på bästa praxis-metoder för att utforma en EMC-kompatibel produkt.
Ändå uppskattas det att > 50 % av produkterna misslyckas med att testa första gången. Varje gång en ingenjör skickar en ny produkt för överensstämmelsetestning är det ett skott i mörkret.
Att misslyckas är mycket dyrt. Inte bara att kostnaderna för omtestning är höga, utan även projektschemat och marknadsintroduktionen blir försenade.
Vad som behövs är ett prisvärt laboratorium inrättat för att mäta utstrålade emissioner i det egna labbet, innan efterlevnadstester.
En TEM-cell är rätt utrustning för stationära tester av utstrålade emissioner.

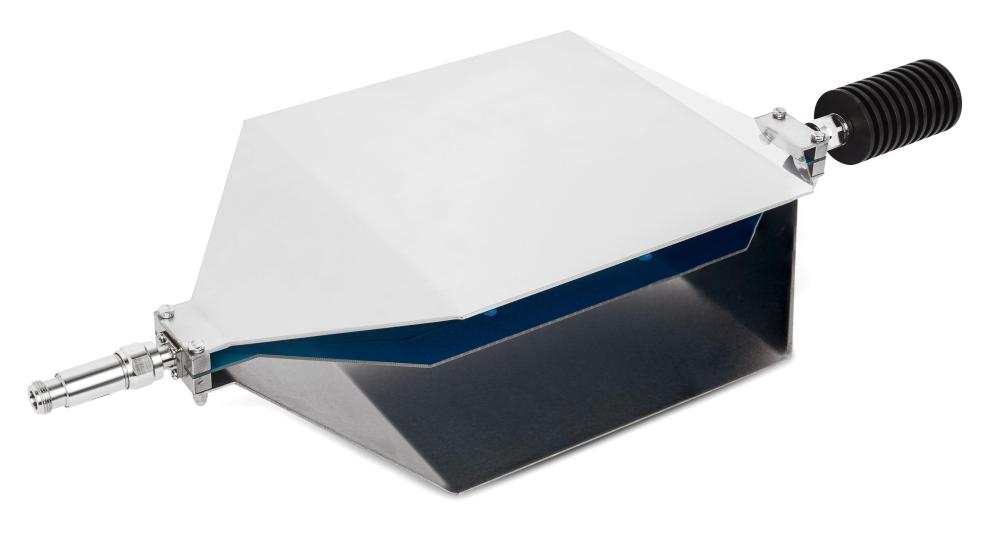

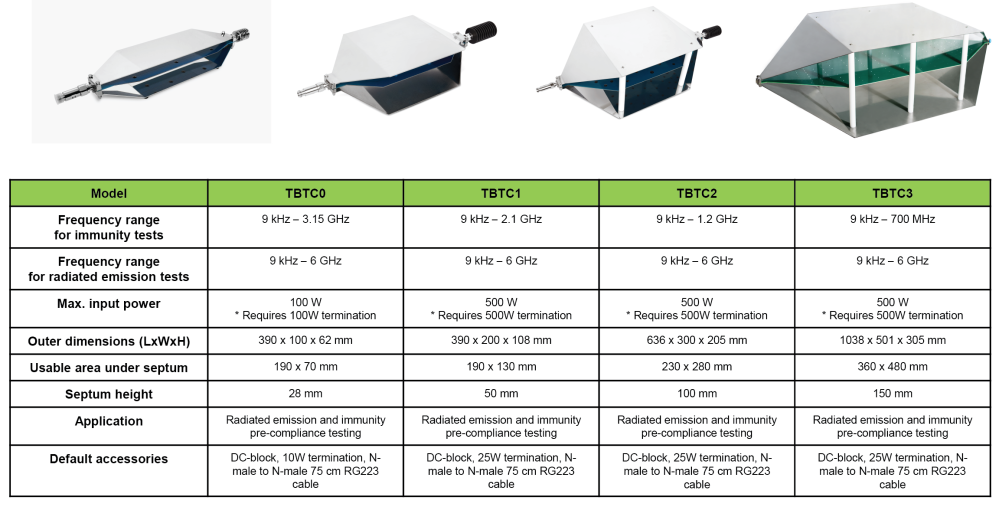

Tekbox utvecklade TBTC1 för att täcka hela frekvensområdet upp till 2GHz och med användbarhet även vid frekvenser bortom.
I kombination med en spektrumanalysator kan produkter testas före och efter EMC-relaterade designändringar.
En uppsättning med en TEM-cell kommer inte att leverera exakt samma kvantitativa resultat som en mätning i ett certifierat testhus, men det kommer att ge en utmärkt indikation på om designen lider av överdrivet utstrålat brus eller inte.
Ingenjören kommer tydligt att se om hans förändringar förbättrade eller försämrade EMC-prestandan eller om den förblev oförändrad.
TBTC1 eliminerar gissningar.
En TEM-cell är en stripline-enhet för utstrålade emissioner och immunitetstestning av elektroniska enheter.
Det är inte en ersättning, men på grund av sin storlek och kostnad är det ett bekvämt alternativ till mätningar i en ekofri kammare.
En TEM-cell består av ett septum, den ledande remsan i mittsektionen och väggar som är anslutna till jord.
Geometrin är designad för att presentera en 50Ω stripline. Enheten under test (DUT) placeras mellan bottenväggen och septum.

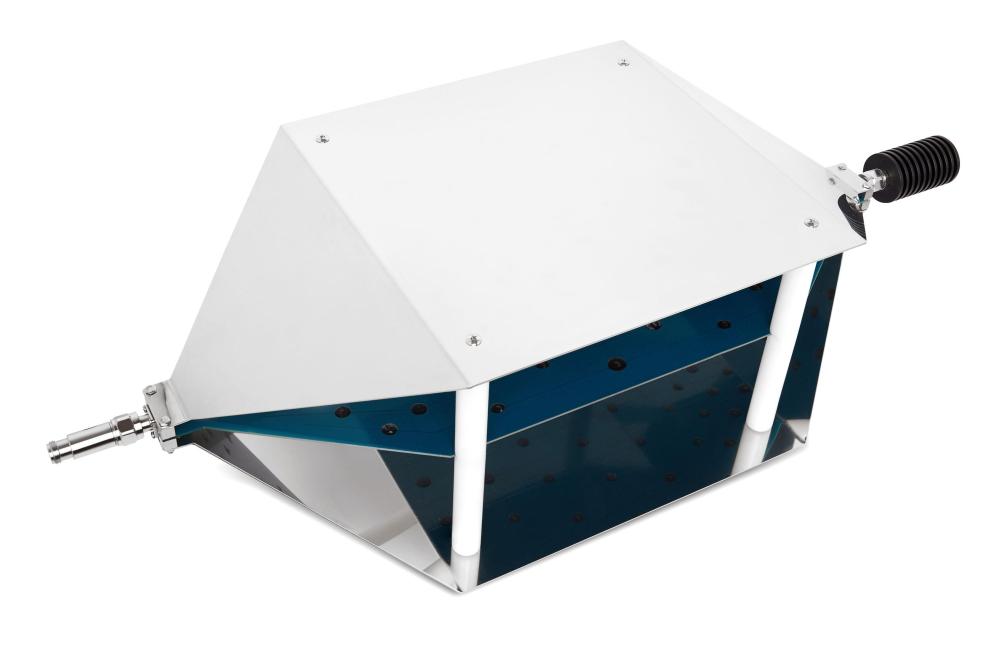

TBTC1 är en så kallad "öppen TEM-cell", som inte har några sidoväggar för bekväm placering av DUT. Den kan ta upp RF-bakgrundsbrus, vilket dock kan tas i beaktande genom att göra en mätning av cellutgångssignalen innan du slår på DUT.
TBTC1 fick ett bättre frekvenssvar jämfört med standard TEM-celler av liknande storlek.
TEM-celler lider av våglägen av högre ordning som begränsar den användbara bandbredden.
En unik designfunktion hos TBTC1 implementerar motstånd vinkelrätt mot den önskade utbredningsriktningen för vågen.
Följaktligen undertrycks vågmoder och resonanser av högre ordning.
Enheten levereras tillsammans med en 50Ω/25W RF-terminering och ett DC-block för att skydda spektrumanalysatorn eller RF-mottagarens ingång.
