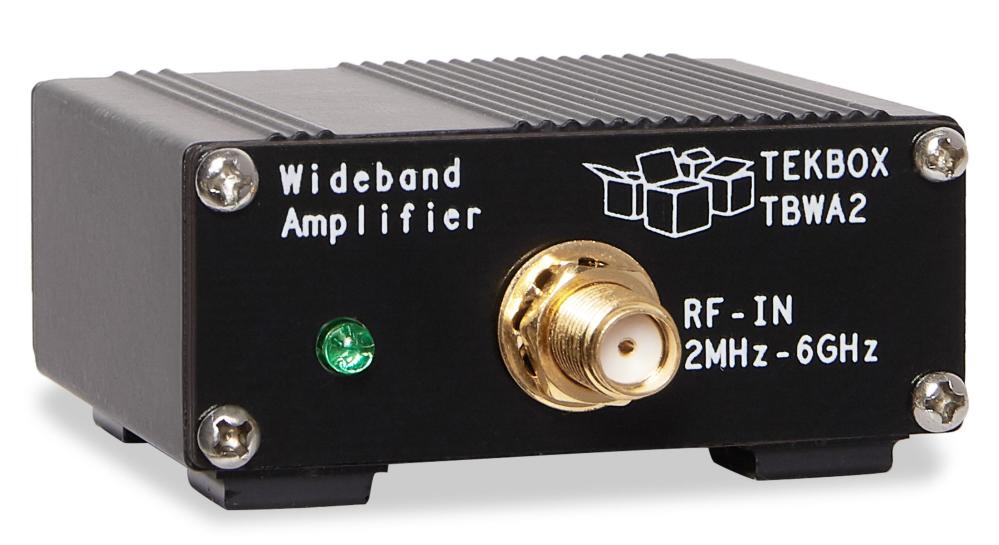

TBSWA2/20dB och TBSWA2/40db bredbandsförstärkarna är anslutna mellan EMC-prob och Spectrum Analyzer för att öka det dynamiska omfånget för mätningarna.
Teknisk data:

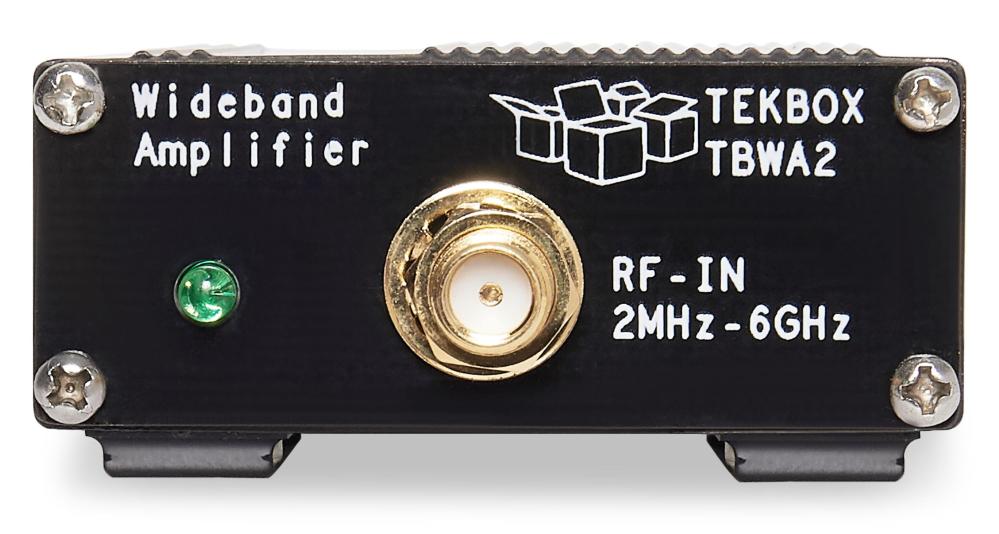

Ingång: 50 Ohm, SMA

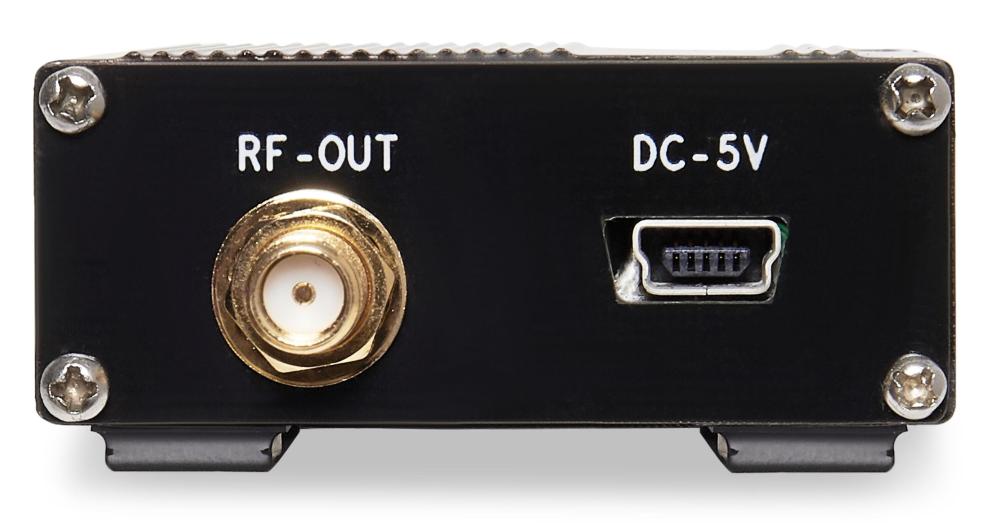

Utgång: 50 Ohm, SMA
Nominell matning Spänning: 4,5 - 5V, typ. 110mA, Mini-USB-B-kontakt
Max matningsspänning: 5,5V
Maximal ineffekt: +10dBm
1dB utgångskomprimeringspunkt @ 2GHz: +20dBm
Tredje ordningens utgångspunkt vid 2GHz, stift = 0dBm/ton, Δf = 10MHz: +35dBm
Omvänd isolering S12, 0,1 ...6GHz: 23dB
Brussiffra @ 2GHz: 4,5 ... 5 dB
Gain:
1 MHz = 14.8 dB
10 MHz = 20.2 dB
100 MHz = 20.2 dB
500 MHz = 20 dB
1 GHz = 19.8 dB
2 GHz = 19.0 dB
3 GHz = 17.6 dB
4.5 GHz = 17.4 dB
6 GHz = 15.4 dB
