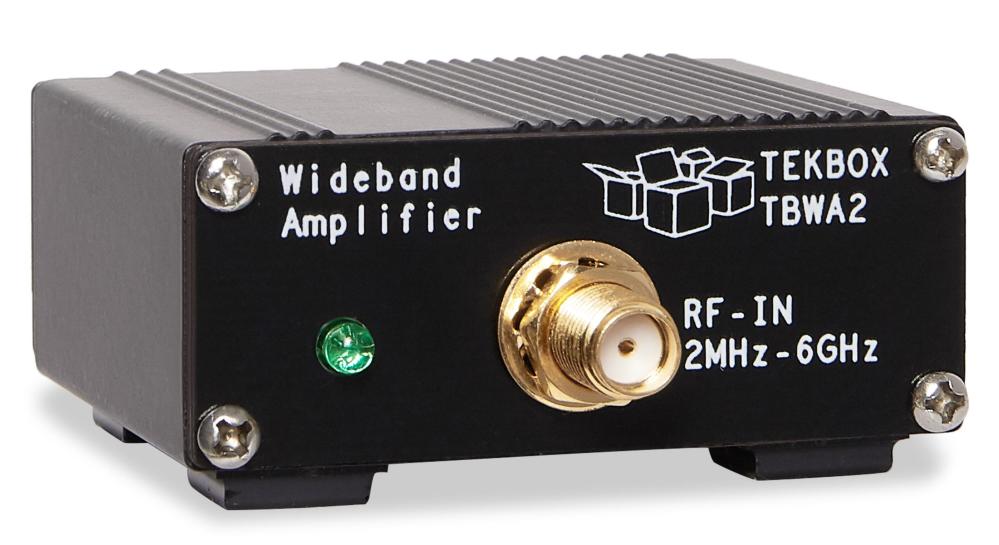

TBSWA2/20dB och TBSWA2/40db bredbandsförstärkarna är anslutna mellan EMC-prob och Spectrum Analyzer för att öka det dynamiska omfånget för mätningarna.
Teknisk data:

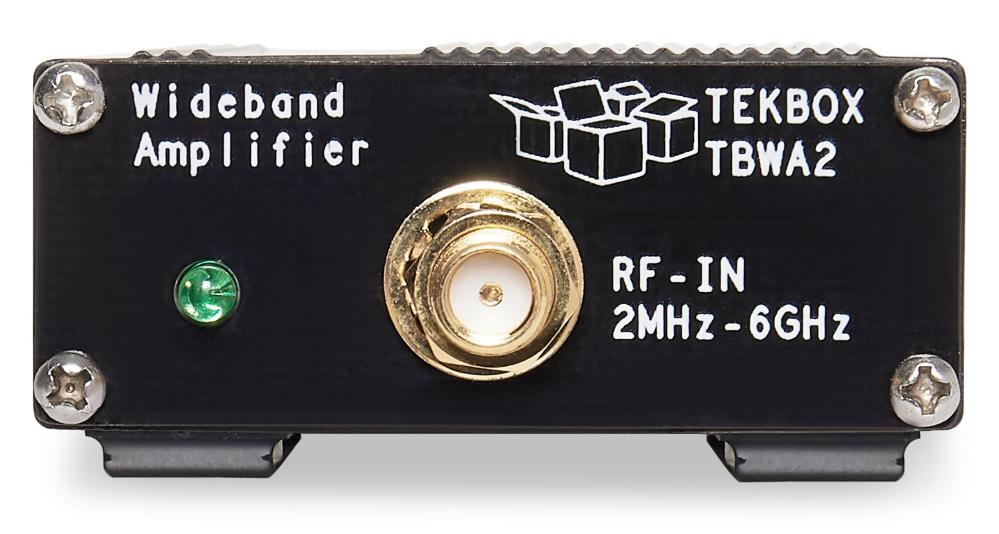

Ingång: 50 Ohm, SMA

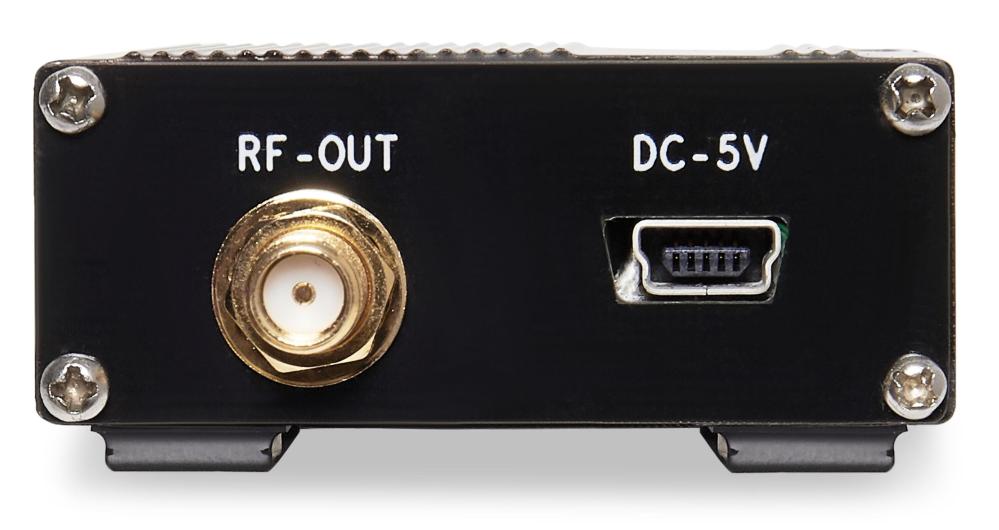

Utgång: 50 Ohm, SMA
Nominell matning Spänning: 4,5 - 5V, typ. 210mA, Mini-USB-B-kontakt
Max matningsspänning: 5,5V
Maximal ineffekt: -10dBm
1dB utgångskomprimeringspunkt @ 2GHz: +20dBm
Omvänd isolering S12, 0,1 ...6GHz: 40dB
Brussiffra @ 2GHz: 5 dB
Gain:
1 MHz = 30 dB
10 MHz = 40.2 dB
100 MHz = 40.2 dB
500 MHz = 40 dB
1 GHz = 39.5 dB
3 GHz = 36.4 dB
4.5 GHz = 34.6 dB
6 GHz = 34.7 dB
