- Baserad på RIGOL:s helt nya egenutvecklade tekniska plattform Centaurus
- 12-bitars upplösning för alla serier[1]
- Max. 1 GHz bandbredd, 8 analoga kanaler och 1 extern triggerkanal
- Standardkonfiguration med 16 digitala kanaler (krävs för att köpa till logikanalysatorproben) för MHO-modellerna
- Samplingsfrekvens i realtid: upp till 4 GSa/s
- Max. minnesdjup 500 Mpts
- Vertikal känslighet upp till 100 μV/div
- Maximal vågformsupptagningshastighet på 1.000.000 wfms/s i snabbinspelningsläge
- AFG (Arbitrary Waveform/Function Generator)[2], effektanalys, histogram och digital signalanalys[3], Bode-plot[4] och protokollavkodning
- Sök- och navigeringsfunktioner gör det möjligt för användare att snabbt söka efter signaler med avvikande värden och lokalisera dem exakt
- 256-nivåers intensitetsgradering med digital fluorescensteknik i realtid
- 10,1" 1280*800 högupplöst pekskärm
- Helt ny Flex-knopp ger en förbättrad användarupplevelse
- Standardkonfiguration av gränssnitten USB Device, USB Host, LAN, HDMI för alla serier

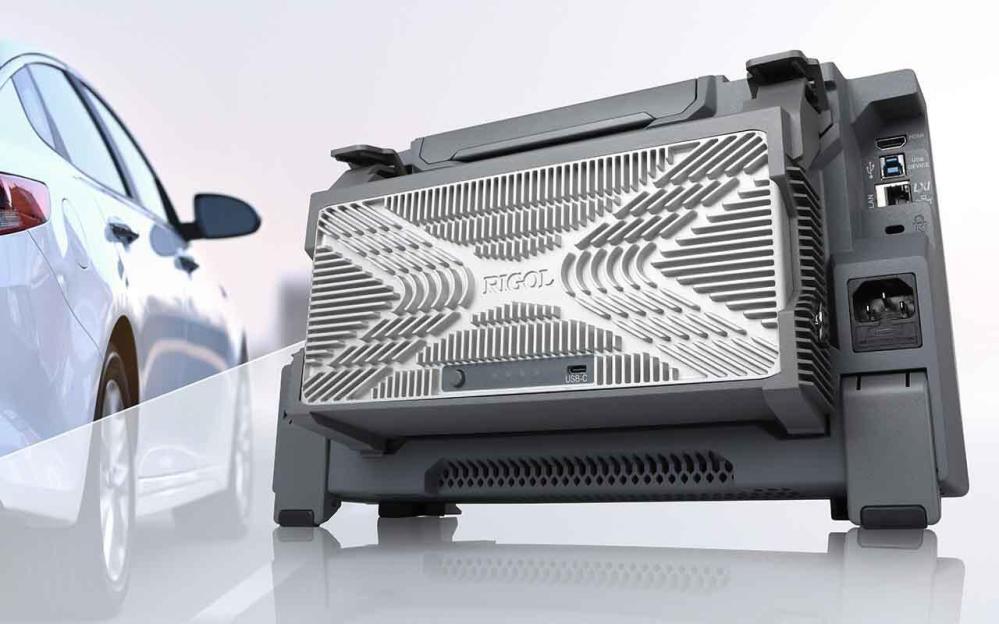

- Batteridrivet, bekvämt att ladda när som helst och var som helst
- Uppgradering online
- Standardkonfiguration av den fotoelektriska kodarens manövreringsknapp för alla serier för att förbättra instrumentets livslängd
[1]: Upp till 16 bitar i högupplösningsläge.
[2]: AFG-funktionen är en valfri konfiguration för MHO5054 och MHO5104.
[3]: Digital signalanalys är endast tillgänglig för MHO-serien.
[4]: Bode plot-funktionen är endast tillgänglig för modellerna MHO5054 och MHO5104.
Med upp till 8 analoga ingångskanaler kan DHO5000-serien hantera olika flerkanaliga testapplikationer, t.ex. Power Sequencing Tests, 3-Phase Power Analysis, motortestning och tredje generationens halvledartestning.

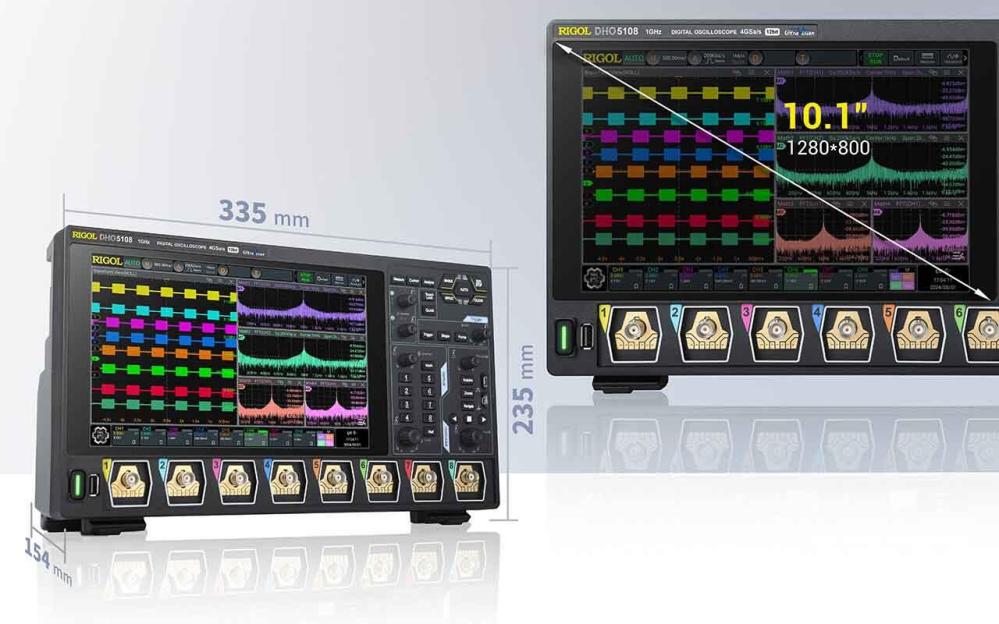

Serien har en kompakt design med måtten 335 mm (B) × 235 mm (H) × 154 mm (D), vilket minimerar utrymmet på skrivbordet. Höjden på 5U-rackmonteringen gör den till en effektiv lösning för systemintegration.
Med en 12-bitars ADC och upp till 4096 vertikala nivåer, 16 gånger mer än ett 8-bitars oscilloskop, förbättrar DHO5000 mätnoggrannheten avsevärt och fångar upp även de minsta vågformsdetaljerna. Oavsett om du testar strömförsörjningsrippel eller analyserar kritiska applikationer hjälper det dig att effektivt bedöma signalegenskaper och säkerställa att varje mätning är exakt.
