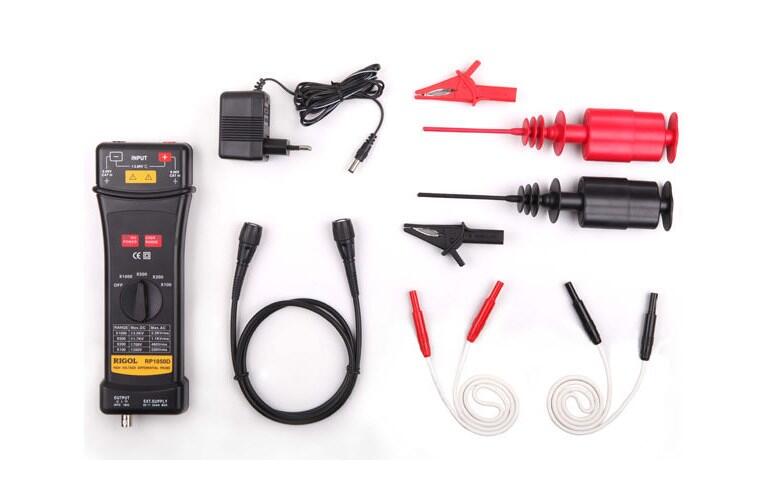

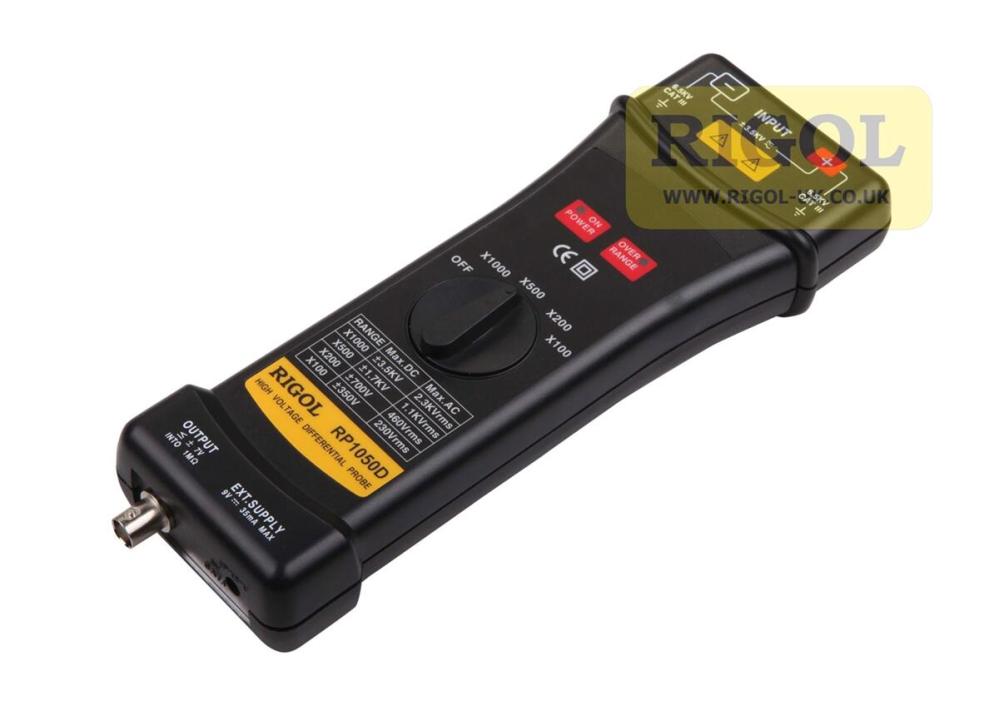

RP1050D-högspänningsdifferentialsonden kan omvandla högdifferentiell inspänning till lågspänning och visa vågformen på oscilloskopet.
Dess arbetsfrekvens är upp till 50MHz och den är ganska lämplig för stora eltest och FoU.
RP1000D-serien av högspänningsdifferentialsonder är tillämpliga på oscilloskop för allmänna ändamål och dess utgångsetikett är den relativa dämpningen när ingångsimpedansen för oscilloskopet är 1MΩ.
Den relativa dämpningen fördubblas när oscilloskopets ingångsimpedans är 50Ω.
Specifikationer:
Bandwidth: X200, X500 or X1000 attenuation ratio: DC -
50MHz (-3dB)
X100 attenuation ratio: DC - 25MHz
Attenuation Ratio: X100, X200, X500, X1000
Accuracy: ±2%
Input Voltage Range (DC + ACpeak-peak value):
X100 attenuation ratio: ≤ 700Vpp, (about 230Vrms or DC)
X200 attenuation ratio: ≤ 1400Vpp, (about 460Vrms or DC)
X500 attenuation ratio: ≤ 3500Vpp, (about 1140Vrms or DC)
X1000 attenuation ratio: ≤ 7000Vpp, (about 2300Vrms or DC)
Maximum Input Voltage: Maximum differential voltage: 7000V (DC+ACpeak-peak vale) or 450Vrms
Voltage to ground at the input terminal: 6500Vrms
Input Impedance: Differential: 100MΩ/1.2pF, Single-ended and to ground: 50MΩ/2.3pF
Output Voltage: ≤ ±7.0V
Output Impedance: 50Ω
Rise Time: X200, X500 or X1000 attenuation ratio: 7ns X100 attenuation ratio: 14ns
Common-mode Rejection: 60Hz: > 80dB, 100Hz: > 60dB1MHz: > 50dB
Power Supply: Specified external 9V DC power supply (must be specified products acknowledged by our company)
Power Consumption: 0.4 watt
Weight: 280g.
