- Många förkonfigurerade projektfiler för CISPR-xx (EN550xx) emissionsmätningar
- Graph stöder två kompletta mätkörningar, samma som i testhuset
- Snabb Quasi-Peak scan av kritiska toppar, immun mot frekvensdrift av de valda topparna
- Konfigurerbara gränslinjer och segmentfiler
- Konfigurerbara korrigeringsfiler för kabel, LISN, förstärkare, antenn etc.
- konfigurerbara marginaler för identifiering och val av kritiska toppar
- Stöder import och överlagring av referensmätningar för jämförelseändamål
- Linjär eller logaritmisk frekvensaxel
- Automatiskt skapande av testrapporter
- Många import/export-funktioner
Ansökan:
- Intern mätning av EMC-beteende under produktdesignfasen
- EMC-utbildning i labb, skola och universitet
- Pre-compliance test av produkter innan det skickas till testhuset
- Testa kostnadsreduktion
- Kortare tid till marknaden

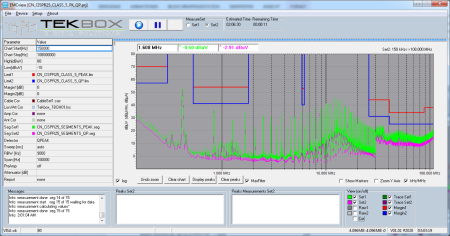

- Tekbox EMCview är en PC-mjukvara för användarvänlig EMC pre-compliance testning av utstrålade och genomförda emissioner.
Det är ett perfekt komplement för automatiserad testning med Tekbox LISN och TEM-celler.
En inbyggd amplitudkorrigering möjliggör korrigering och omvandlingskoefficienter för kablar, förstärkare, dämpare, LISN, TEM-celler, antenner, RF-strömsonder, striplines och kapacitiva kopplingsklämmor.
- Det finns inget behov av en tidskrävande installation.
- SW är klar för mätning direkt efter installation.
Alla emissionsrelaterade CISPR-xx (EN550xx) mätningar och några standarder för biltillverkare är förkonfigurerade i motsvarande projektfiler.
Grafen stöder två kompletta mätkörningar som till exempel Average / Quasi-Peak eller Peak / Quasi Peak och alternativt en snabb Quasi-Peak-skanning av kritiska toppar.
En licens är giltig för en spektrumanalysator. Vänligen skicka serienumret på din Rigol spektrumanalysator i kommentarsfältet i kassan eller i ett mail till order@instrumentcenter.se. Vi skickar licensfilen till dig inom 24 timmar.
EMCview stöder för närvarande spektrumanalysatorer från Rigol, Siglent och R&S (FPC och FPH). Spektrumanalysatorn bör också vara utrustad med EMI-alternativet. Stöd för andra spektrumanalysatortillverkare kommer att läggas till i framtida SW-versioner.
EMCview V4.x och kommande versioner kan laddas ner från TekBox webbplats från och med nu.
Begränsning utan licens: mätningen är begränsad till frekvensområdet under 10MHz
