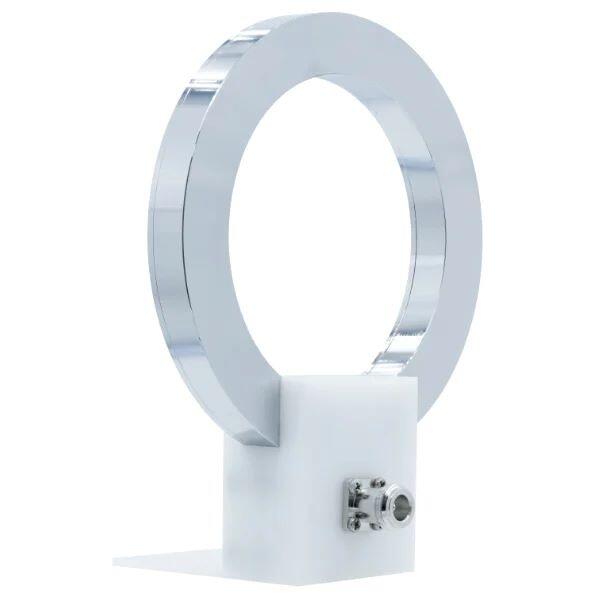

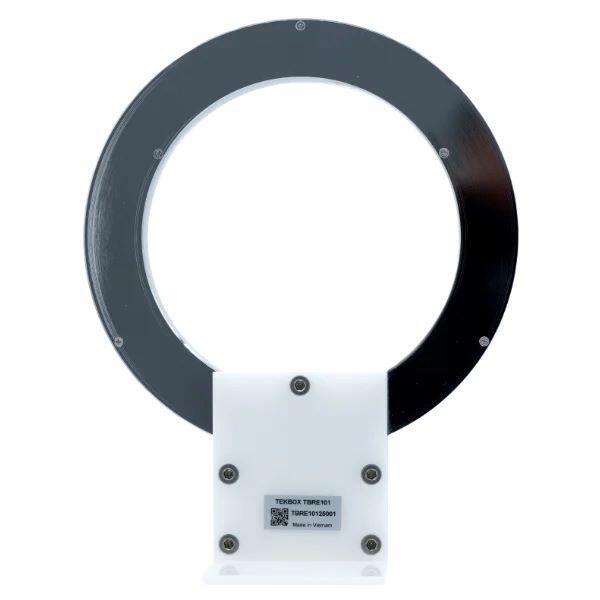

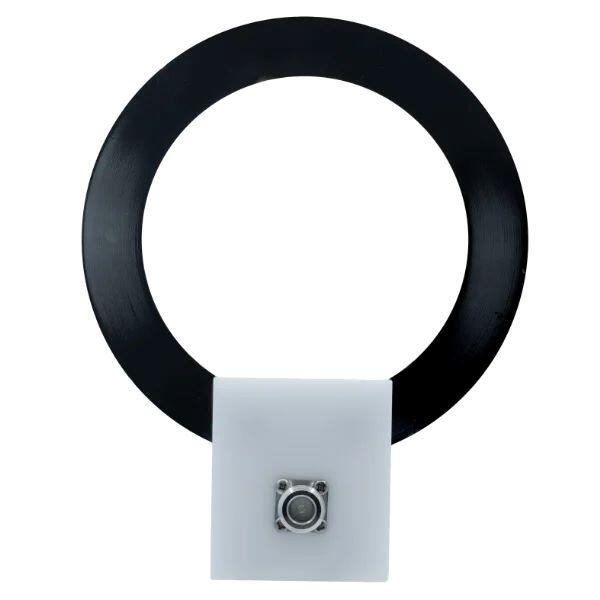

TBRE101 är en passiv mottagningsslingantenn som används i MIL-STD-461G RE101-testning för att mäta utstrålade emissioner från elektronisk utrustning och delsystem, inklusive elektriska kabelgränssnitt för försvarstillämpningar.
TBRE101 används för att mäta lågfrekventa magnetfältsemissioner 7 cm från alla sidor av DUT. Testet täcker frekvensområdet 30 Hz till 100 KHz. Avsnitt 5.17 i MIL -STD-461G specificerar testinställningen och mätproceduren.
TBRE101 består av en spole med en diameter på 13,3 cm med 36 varv av 7-tråds 41 AWG Litz-tråd inuti en skärm. DC-resistansen för slinglindningen är 10 ohm. Slingan tar emot magnetfältstrålning vinkelrätt mot det inneslutna planet och skapar en spänningssignal proportionell mot intensiteten av B-fält/H-fältstrålningen vid slingans utgångsport.
En TekBox TBCCP1-2K70 koaxial RF-strömövervakningssond (givare) med en platt överföringsimpedans på 0 dBΩ (1V/A) från 9 kHz till 30 MHz när den är laddad med 50Ω är ett valfritt tillbehör för kalibreringsändamål.
Specifikationer
- Antenntyp: Mottagningsslinga
- Frekvensområde: 30 Hz–100 KHz (användbart frekvensområde: 10 Hz-1 MHz)
- Standarder: MIL-STD-461G / RE101
- Slingans diameter: 13,3 cm
- Slingkonstruktion: 36 varv av 7-trådig 41 AWG Litz-tråd
- DC-resistans för loopspolen: 10Ω (nominell)
- Självinduktans för loopspolen: 385 µH
- Utgångskontakt: N-hona, 50 Ω
- Antennkonverteringsfaktor: Inom ±3 dB jämfört med den teoretiska valideringsfaktorn för standard RE101-slinga i MIL-STD-461G
- Mekaniska mått: L x B x H: 10,62 cm x 15,2 cm x 19,1 cm (4,18" x 5,98" x 7,52")
- Vikt: 0,5 kg (1,1 lbs)
