Schlöder SESD 8800-4 ESD - Verification Set (4 GHz)
Bilder
  • Schlöder SESD 8800-4 ESD - Verification Set (4 GHz)

Schlöder SESD 8800-4 ESD - Verification Set (4 GHz)

Art. nr: 71036

Begär offert




Produktbeskrivning

ESD - Generatorer verifierade enligt standarden International Electro technical Commission 61000-4-2.



Mätningarna av de enskilda pulserna sker med en speciell 2 ohm shunt. För korrekt verifiering av ESD-impulserna krävs ett oscilloskop med en minsta bandbredd på 1 GHz.



ESD-verifieringssetet SESD 8800-4 fungerar på 4 GHz och är lämpligt för framtida normativa mätningar med en bandbredd på 2 GHz (se senaste utkast till standarder)

Dokumentation

pdf
Ladda ner datablad >>



Mer information

Teknisk data:

  • Structure: In accordance with IEC 61000-4-2 Ed. 2.0; IEC 77B/574/FDIS, distributed on 2008-09-19
  • Measurement resistor 2 ohms target: 2,04 Ohm +/- 2,5%
  • Attenuator: Weinschel Model 2, 20dB
  • Test lead: Low Loss cable 1m with BNC-connector (Oscilloscope side)
  • Deviation of the insert attenuation: +/- 0,3 dB until 1 GHz , +/- 1,0 dB until 4 GHz
    Measurement with attenuator and cable
  • Maximum pulse voltage: 30 kV
  • Weight: 1,0 kg

Ingår:

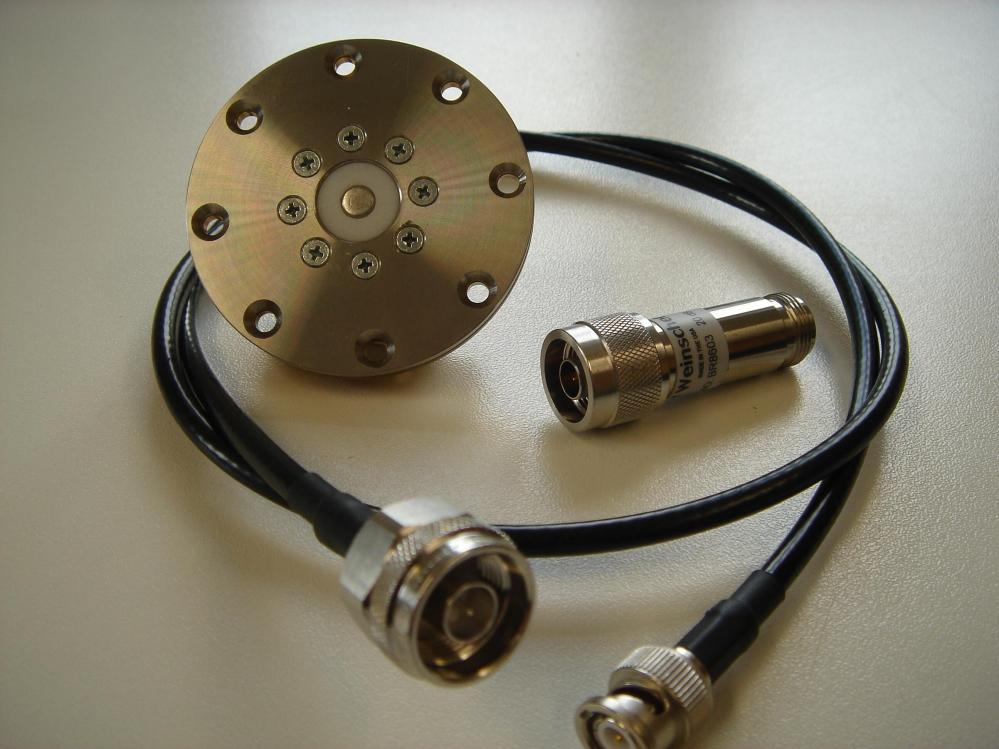

2 Ohm ESD – mål (4 GHz), 20 dB dämpare, Koax-kabel 1m, Kalibreringscertifikat (PTB) med data för S-parametrarna i frekvensområdet upp till 4 GHz
