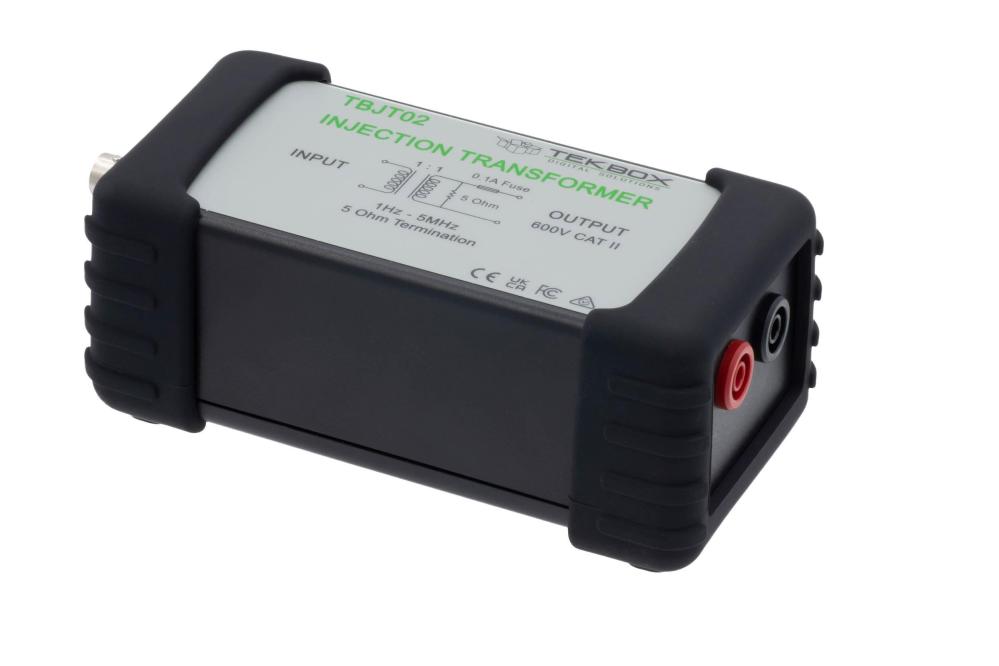

Tekbox TBJT02 Injektionstransformator

TBJT02 är en bredbandsinsprutningstransformator för mätningar av styrslingans stabilitet. Den ger galvanisk isolering mellan den svepande signalkällan och styrslingan. Insprutningstransformatorn är internt avslutad med ett 5 Ohm motstånd och skyddad med en 100 mA säkring. Det användbara frekvensområdet är 1 Hz till 7 MHz.

Specifikationer:

• Överensstämmelse: RoHS
• Avslutningsmotstånd: 5 Ω
• Säkring: 100 mA (Littlefuse 0451.100MRL); sekundär (utgångs-) sida
• Varvförhållande: 1:1
• Karakteriserad frekv. intervall: 1 Hz till 100 MHz
• Användbart frekvensområde: 1 Hz – 7 MHz
• 3 dB frekvensområde: 2 Hz – 3 MHz typ.
• Insättningsförlust (S21): 16 dB typ.
• Kapacitans: 310 pF @ 1 Khz; primär till sekundär lindning
• DC-mättnadsström: 12 mA
• Max. spänningsklass: 600V CAT II; primär till sekundär lindning
• Ingångskontakt: 50 Ω BNC hona,
• Utgångskontakt: 4 mm säkerhetsbananjack, 20 mm avstånd
• Driftstemp. intervall: 0°C – 60°C
• Kapslingsmått: 70 mm x 60 mm x 140 mm
• Vikt: 300 g
