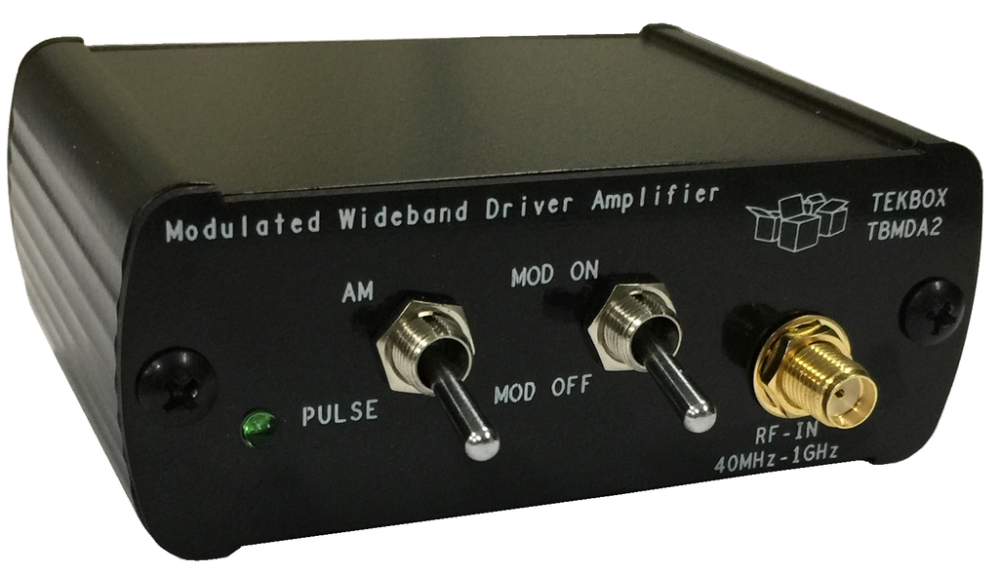

Tekbox TBMDA2 Modulerad bredbands RF-drivförstärkare

• CW-förstärkare (modulering av)
• 1 kHz, 80 % AM-modulering
• 1 kHz, 50 % arbetscykelpulsmodulering
• 217 Hz, 12,5 % arbetscykelpulsmodulering

Den TBMDA2-modulerade bredbandsförstärkaren är designad för att skapa en billig signalkälla för immunitetstestning av elektroniska byggstenar och produkter.

Den är utformad för att drivas av spårningsgeneratorns utsignal från spektrumanalysatorer.

Med sin 1dB kompressionspunkt på +27dBm kan den öka uteffekten från en spårningsgenerator upp till 500mW.

TBMDA2 är idealisk för att driva Tekbox närfältsprober för att hitta den känsliga platsen i en elektronisk krets eller för att skapa elektriska fält upp till 170V/m när man kör Tekbox TEM Cell TBTC0, 100V/m när man kör TBTC1, 50V/m när du kör TBTC2 eller 30V/m när du kör TBTC3.
Testsignaler för immunitetstestning kan vara CW, AM eller PM.

Följaktligen tillhandahåller TBMDA2 inbyggd moduleringsförmåga för att generera 1 kHz AM- eller PM-signaler.

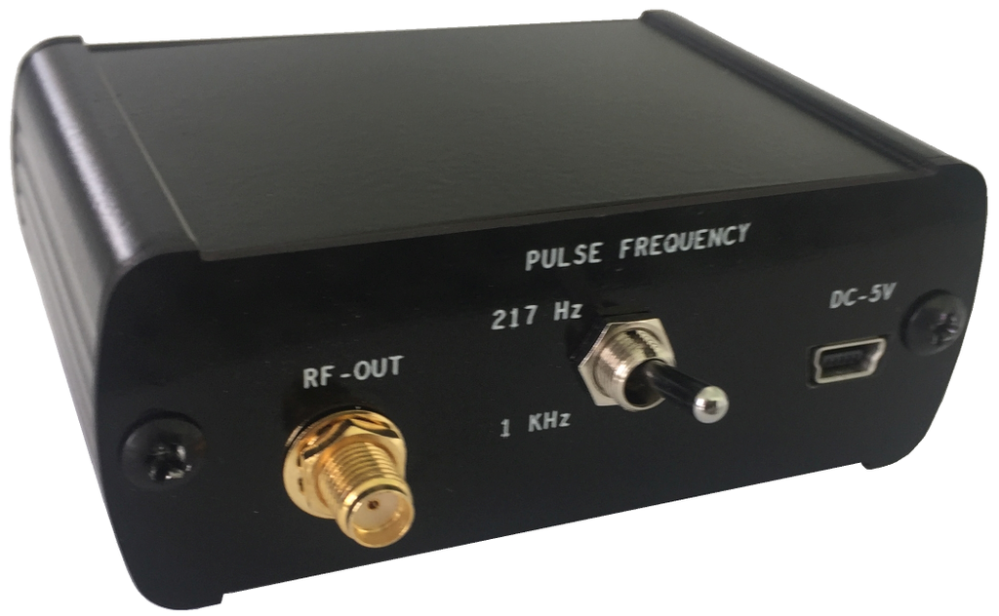

I PM-läge kan TBMDA2 även generera en 217 Hz-signal med 12,5 % arbetscykel för att simulera TDMA-brus från mobiltelefoner.

Ansökan:

• Förstärkningsblock för allmänt ändamål
• Signalkälla för immunitetstestning, körning av nära fältprober
• Signalkälla för immunitetstestning, driver TEM-celler

Specifikationer:

• Ingång/utgång: 50 Ohm, SMA hona
• Nominell matning Spänning: 5V, typ. 700mA, Mini-USB-B-kontakt
• Max matningsspänning: 5,5V
• Maximal ineffekt: -8dBm kontinuerlig, 0 dBm vid 25°C i max 5 minuter. Drifttemperaturområde: -20°C till 50°C
• Frekvensområde: 10MHz - 1,5 GHz
• 1dB utgångskomprimeringspunkt @ 10MHz: +24 dBm typ.
• 1dB utgångskomprimeringspunkt @ 100 MHz: +27 dBm typ.
• 1dB utgångskomprimeringspunkt @ 1 GHz: +27 dBm typ.
• 1dB utgångskomprimeringspunkt @ 1,5 GHz: +26,5 dBm typ.
• Övertoner: < - 30 dBc typ.
• Intern moduleringsfrekvens AM: 1 kHz ±10 %
• Interna moduleringsfrekvenser PM: 1 kHz ±10 %, 217 Hz ±20 %
• Arbetscykel, PM: 50 % ±10 % vid 1 kHz; 12,5 % ±20 % vid 217 Hz
