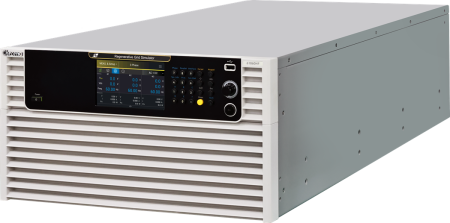

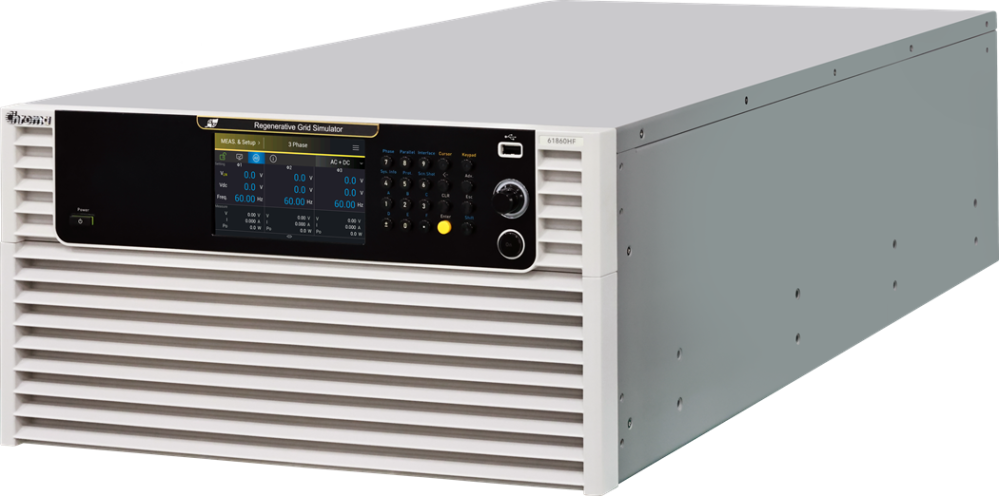

Chroma 61860HF Regenerativ nätsimulator

Modeller:

• 61830HF – 0–460 V L-N, 30–100 Hz/DC / 30 kVA, 1ø eller 3ø
• 61845HF – 0–460 V L-N, 30–100 Hz/DC / 45 kVA, 1ø eller 3ø
• 61860HF – 0–460 V L-N, 30–100 Hz/DC / 60 kVA, 1ø eller 3ø

Specifikationer:

• Uteffekt: 30, 45 eller 60 kVA
• Utspänning: 0–460 V L-N
• Upp till 797 V L-L vid trefasutgång
• Frekvensområde: 30–100 Hz/DC
• AC-, DC- och AC+DC-utgång
• Valbar en- eller trefasutgång
• Split-phase kan konfigureras via fasinställningarna
• Full uteffekt även vid enfas- och DC-drift
• Fyrkvadrantsdrift med regenerativ funktion
• Över 90 % verkningsgrad vid återföring av energi till elnätet
• Upp till 2,5 gånger RMS-strömmen för test av startströmmar
• Total harmonisk distorsion under 0,5 % vid full last, 50/60 Hz
• Programmerbar slew rate för spänning och frekvens
• STEP-, PULSE- och LIST-funktioner för simulering av nätstörningar
• Syntes och mätning av övertoner och interharmoniska signaler
• Extern analog signalingång för PHIL/HIL-applikationer
• Latens under 100 μs från extern signalingång till spänningsutgång
• Parallellkoppling av upp till fyra enheter med samma effektklass, upp till 240 kVA

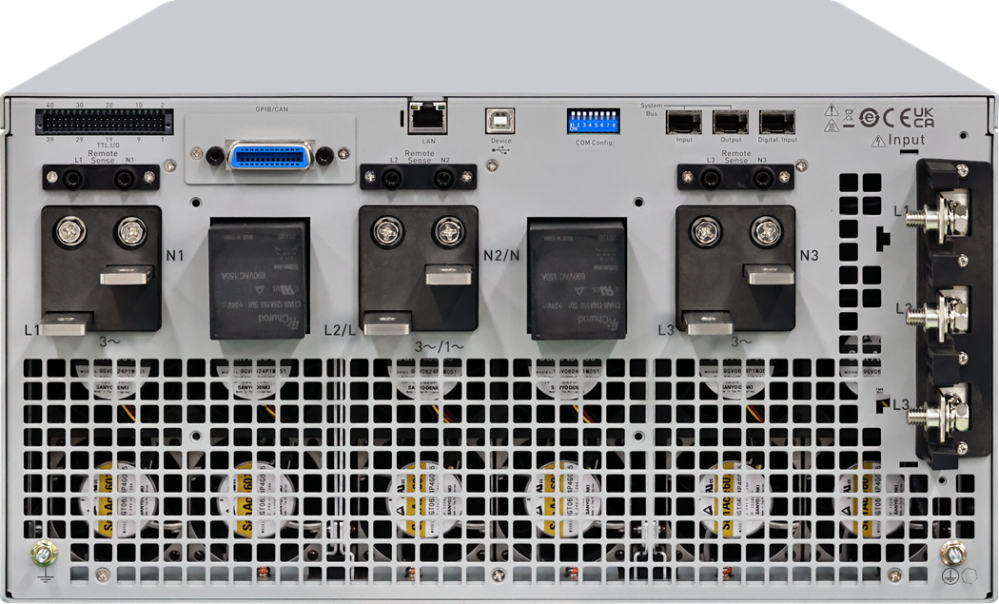

• LAN, GPIB, USB och CAN
• 5U chassi

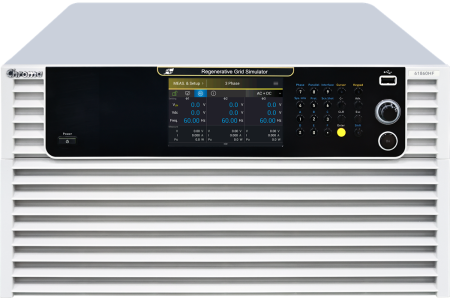

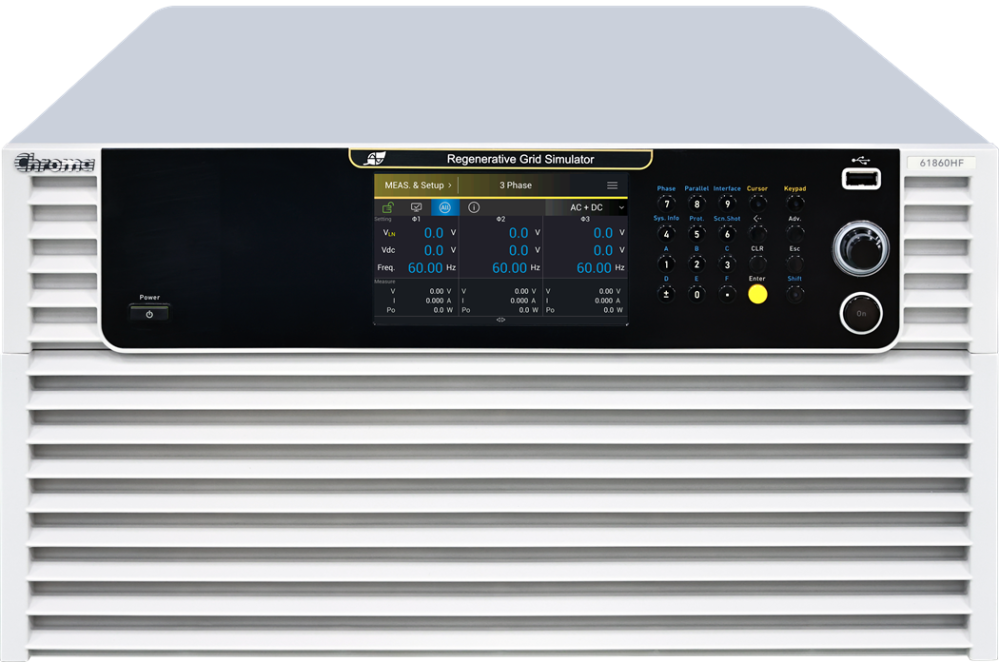

• Pekskärm och fysiska tangenter

Chroma 61830HF, 61845HF och 61860HF är regenerativa nätsimulatorer för testning av bland annat PV-växelriktare, energilagringssystem (ESS), kraftomvandlingssystem (PCS), microgrids, EVSE och dubbelriktade ombordladdare. Serien kombinerar 30–60 kVA uteffekt med ett kompakt 5U-chassi och ger upp till 460 V L-N eller 797 V L-L. Vid enfas treledarkonfiguration kan motsvarande utspänning uppgå till 920 V.

Med fyrkvadrantsdrift kan serien både leverera och absorbera effekt. Energi som matas tillbaka från testobjektet återförs till elnätet med över 90 % omvandlingseffektivitet i stället för att avledas som värme. Förutom AC-utgång stöds även DC och AC+DC, vilket möjliggör både rena DC-tester och AC-tester med DC-bias.

För simulering av olika nätförhållanden finns STEP-, PULSE- och LIST-funktioner samt funktioner för övertoner och interharmoniska signaler. Serien kan bland annat användas vid testning enligt IEEE 1547 och IEC 62116 samt för IEC 61000-relaterade nät- och immunitetstester. Den lämpar sig även för V2G-, LVRT- och andra tester av nätansluten utrustning.

61800HF-serien har extern analog signalingång för Power Hardware-in-the-Loop (PHIL), med en latens på mindre än 100 μs från extern insignal till faktisk spänningsutgång. För applikationer med högre effekt kan upp till fyra enheter med samma effektklass parallellkopplas i master/slave-konfiguration för en total uteffekt på upp till 240 kVA.
