Högprecisionstestning för battericeller, LIC och EDLC – med stöd för AI, fordonsindustri och energilagring

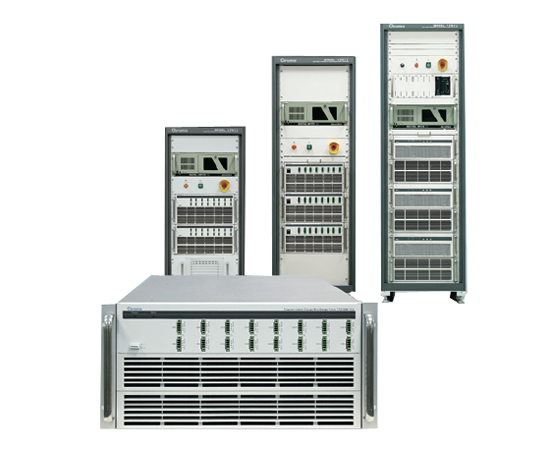

Chroma 17010 är ett avancerat test- och mätsystem för litiumjonceller (LIB), litiumjonkondensatorer (LIC) och elektriska dubbelskiktskondensatorer (EDLC). Systemet kombinerar exceptionell mätprecision med flexibel arkitektur, utformat för produktutveckling, kvalitetssäkring och storskalig produktion.
Systemet finns i två huvudsakliga utföranden:
- Linjär serie – för låg brusnivå och exakt mätning av små och medelstora energilagringskomponenter.
- Regenerativ AC/DC-serie – med energieffektiv urladdning och minimal värmeutveckling, perfekt för större celler och högeffektstester.
Viktiga funktioner
- Mätprecision upp till ±0,001 % av full skala (F.S.)
- Snabb samplingshastighet: 1 ms transient, 10 ms rapportnivå
- Dynamisk parallellkoppling av upp till 96 kanaler, upp till 1200 A (kanalgrupper)
- Waveform-simulering med realistiska belastningsprofiler (t.ex. acceleration, regenerativ bromsning)
- Energiåtervinning med AC/DC-regenerativ kretsdesign (>80 % verkningsgrad DC)
- Fullt stöd för Hybrid Pulse Power Characterization (HPPC), DVA, ICA, och Coulombic Efficiency
- Kompatibel med klimatkammare, dataloggers och yttre säkerhetssystem (t.ex. branddetektor)
Ny funktion (från Q3 2025): Testning av LIC enligt IEC 62813
Med den ökade användningen av lithium-ion capacitors (LIC) i AI-datacenter och avancerade energisystem har Chroma uppdaterat 17010-systemet med fullständigt stöd för:
- IEC 62813 testprocedurer: kapacitans, DCIR (internresistans), och cykeldurabilitet
- Automatisk beräkning av DCIR enligt två metoder
- Tidsupplösning ner till 1 ms för noggrann registrering av transienter
- Testkapacitet från 200 μA till 2400 A – även pulsurladdning upp till 4800 A (med 17010H)
Dessa funktioner gör 17010 till ett marknadsledande system för LIC-kvalitetssäkring i krävande tillämpningar såsom CESS (Capacitor Energy Storage Systems) för AI.
Mjukvara: Battery LEx
Systemet drivs av Battery Lab Expert (Battery LEx), ett kraftfullt test- och rapportverktyg med:
- Flerskiktsrecept (upp till 50 000 steg)
- Variabelkontroll, realtidsövervakning och kammarkontroll
- Automatisk testdataanalys, grafer och rapportexport
- E-postaviseringar, användarbehörighet och skyddsfunktioner
Tillämpningar
- AI-datacenter och GPU-backupkraft (LIC/CESS)
- Elfordon, laddinfrastruktur och batteritillverkning
- Stationära energilagringssystem (ESS)
- Forskning, kvalitetstest, produktutveckling
- Standardtestning enligt IEC, GB/T, USABC
