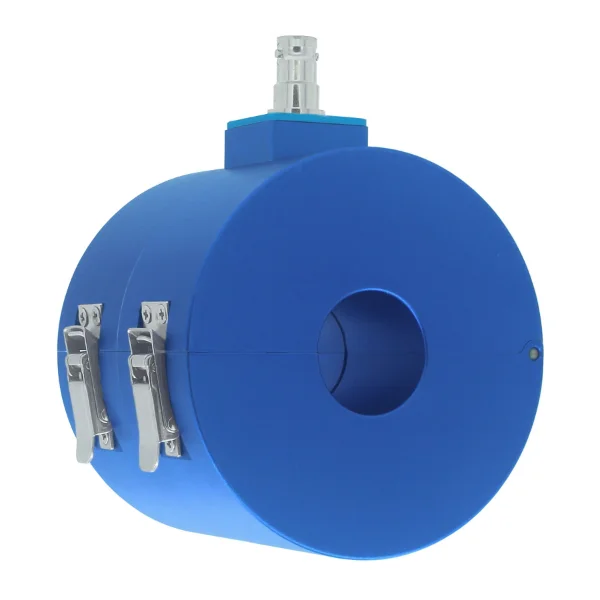

Tekbox TBBCI1-300K420-HV Ströminjektionssond

• Överensstämmelse: ISO 11452-4, MIL-STD-461 CS114, GJB 151B-2013 och DO-160
• Karaktäriserat frekvensområde: 10 kHz–500 MHz
• Typisk insättningsförlust: 5 dB i 50 Ω-system (100 Ω loopimpedans)
• Typisk överföringsimpedans: 29 dBΩ i 50 Ω-system (100 Ω loopimpedans)
• Stöd för ISO 11452-4 nivå I, II, III och IV
• Kundspecificerad nivå V upp till 350 mA
• Stöd för DO-160 section 22, inklusive pulsinjektion upp till 5 kV
• Kan även användas för RF-strömövervakning
• Maximal kärntemperatur: 80 °C
• Anslutning: BNC-SHV hane
• Öppningsdiameter: 27 mm
• Ytterdiameter: 92 mm
• Höjd: 76 mm
• Vikt: 1,2 kg

Tekbox TBBCI1-300K420-HV är en snap-on Bulk Current Injection-prob (BCI) för testning av ledd immunitet enligt bland annat ISO 11452-4, MIL-STD-461 CS114, GJB 151B-2013 och DO-160. Sonden kan användas för att injicera RF-ström i kablage och ledare vid EMC-immunitetstester och har en öppningsdiameter på 27 mm.

TBBCI1-300K420-HV stödjer injektionsnivåerna I (60 mA), II (100 mA), III (150 mA) och IV (200 mA) enligt ISO 11452 samt kundspecificerad nivå V upp till 350 mA. Den kan även användas för DO-160 section 22-tester med pulsinjektion upp till 5 kV.

Sonden är individuellt karaktäriserad och har ett specificerat karaktäriserat frekvensområde på 10 kHz–500 MHz, med en typisk insättningsförlust på 5 dB och en typisk överföringsimpedans på 29 dBΩ. Utöver BCI-testning kan sonden användas för RF-strömövervakning.
