Kamgeneratorn TBCG3-CN är i första hand utformad för att verifiera utförda emissionstestinställningar. Det är ett användbart verktyg för att validera korrekt funktion av LISN, korrekt inställning och korrekt konfiguration av spektrumanalysatorn.
En vridomkopplare låter dig välja mellan fem fasta kamfrekvenser och en extern exciteringsingång med ett frekvensområde på 5 kHz till 300 MHz.

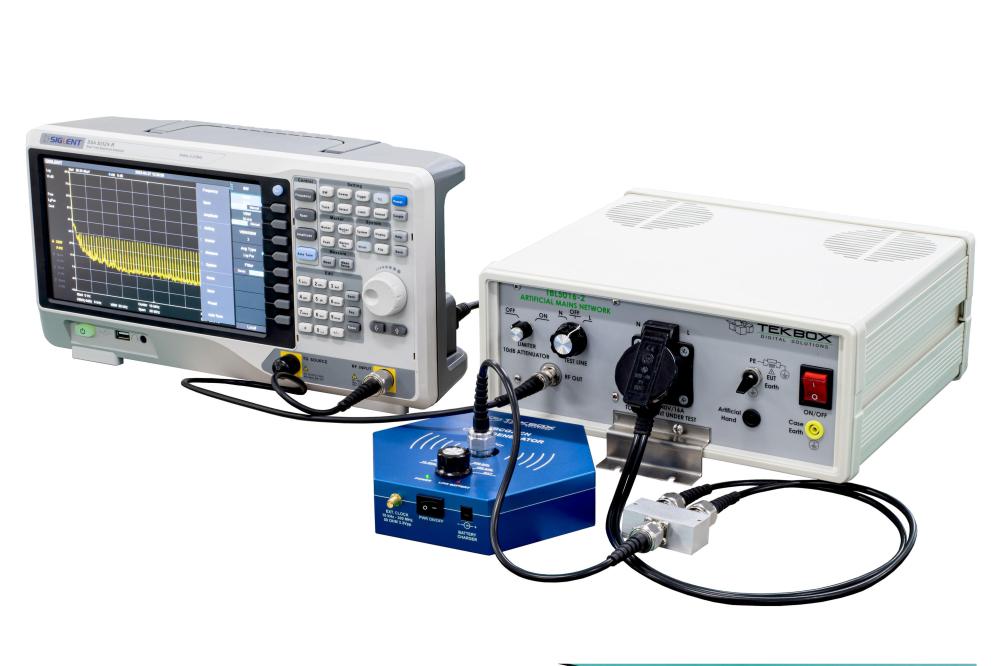

Kamgeneratorn levereras med landsspecifika adapterkablar, som ansluts till DUT-uttaget på den (oströmlösa!) LISN.
Enheten drivs av fyra AA NiMH-batterier och inkluderar en extern laddare.
TBCG3-CN producerar ett kamspektrum med cirka 8 dB planhet i frekvensområdet upp till 1,5 GHz och har en 50 Ohm utgång med en N-honkontakt.

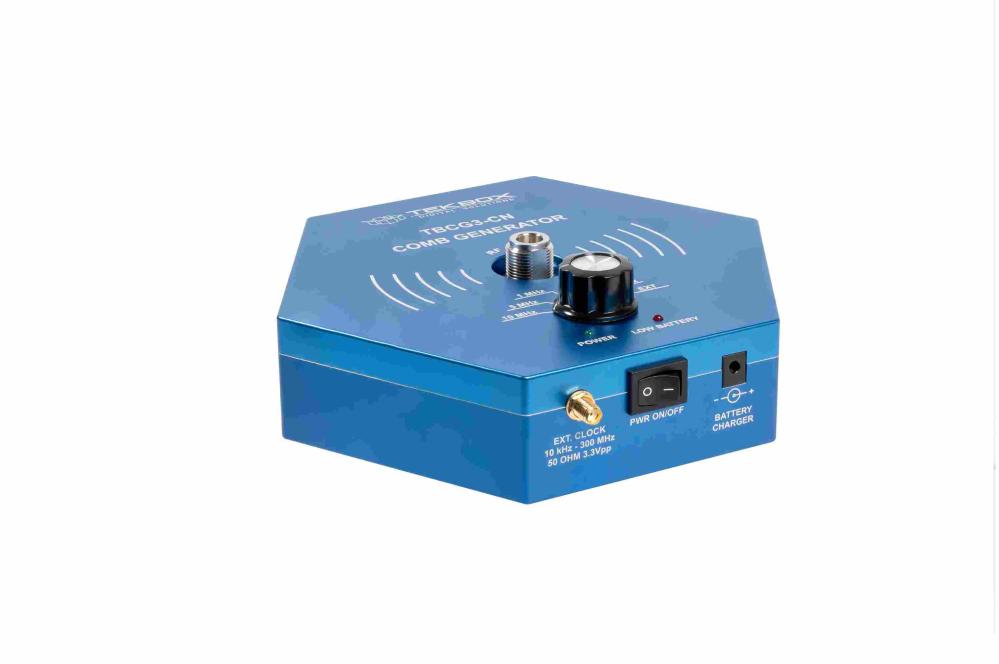

Huset är fräst i massiv aluminium. En ¼” – 20 UNC-gänga i kampanelen accepterar standardstativbultar.
Specifikationer:
- Angiven bandbredd: 1,5 GHz
- Kamspektrumets planhet: 8 dB vanligtvis
- Utgångsimpedans: 50 Ohm
- Uteffekt: 66 dBµV @ 10 MHz f kam ; minskar 6 dB för varje fcomb /2
- Amplitudstabilitet: < 0,2 dB; <0,1 dB efter 15 minuter
- Åldrande: < 0,5 dB över 12 månader
- Utgångskontakt: N-hona
- Valbara, fasta kamfrekvenser: 100 kHz, 500 kHz, 1 MHz, 5 MHz, 10 MHz
- Frekvensstabilitet: 50 ppm
- Extern exciteringsingång: 5 kHz – 300 MHz @ kvadratisk ingångssignal; 3,3 Vpp max
- 100 kHz – 300 MHz @ sinus insignal; 3,3 Vpp max
- Ingångsimpedans: 50 Ohm
- Ingångskontakt: SMA-hona
- Strömförbrukning: 70 mA
- Indikatorer: Power On LED, Low Battery LED
- Strömförsörjning: 4 x AA NiMH (t.ex. Varta Mignon 2700, medföljer ej)
- Laddare: extern; Ansmann ACS110
- Drifttid: batterikapacitet / 70 mA
- Temperaturområde: -20°C till +45°C
- Husets diameter: 180 mm
- Hushöjd: 60 mm
- Vikt: 1250 g
