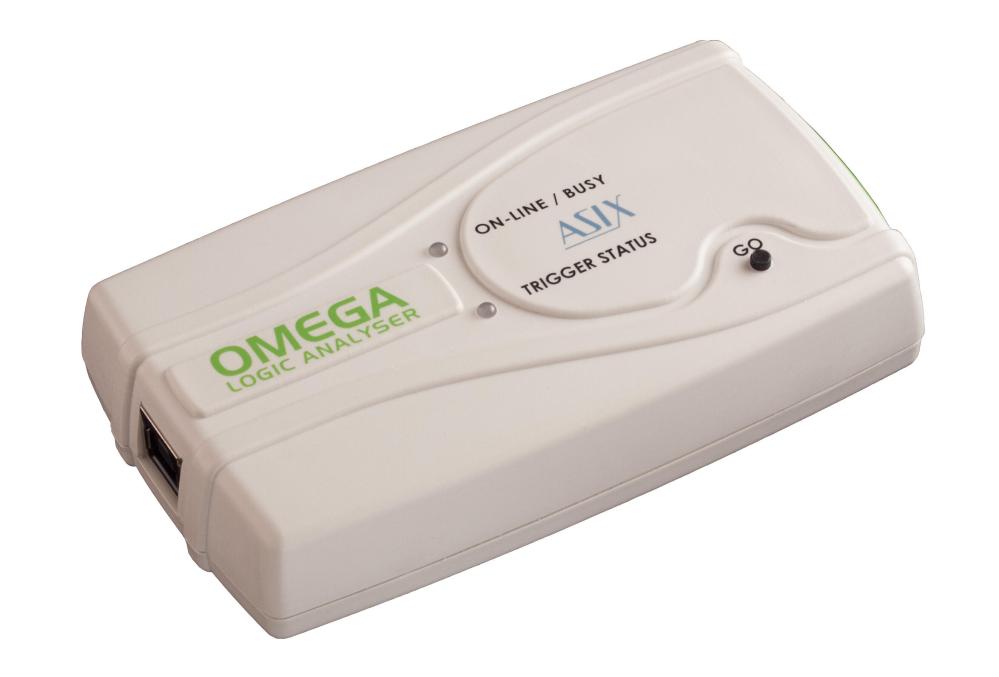

Asix Omega Logikanalysator 16 inputs / 200 MSPS, 8 inputs / 400 MSPS, USB 2.0 High Speed (480 Mbps), 29.8 million samples

Art. nr: 70608
3 725 kr

Antal




Produktbeskrivning

  • Extremt stort händelseminne (512 megabit)
  • Hårdvarudatakomprimering i realtid
  • Upp till 400 MHz samplingshastighet
  • Upp till 16 ingångar
  • Flexibla triggeralternativ
  • "Logisk sond"-läge
  • Styrs och drivs av USB (höghastighet, 480 Mbps)
  • Avancerad programvara (för Windows och Linux)

OMEGA är en mycket kraftfull och snabb, flexibel, utbyggbar, användarvänlig och kostnadseffektiv logikanalysator med extraordinärt stort händelseminne, effektiv hårdvarukomprimering i realtid och komplex triggerlogik.



OMEGA fungerar på en höghastighets USB-port och kräver ingen extern strömförsörjning.



Användarvänlig enhet

  • Enkel anslutning till PC - det bekväma High-Speed ​​USB-gränssnittet.
  • Låg effekt - ingen strömadapter behövs.
  • Logisk sondläge - OMEGA visar momentana logiska nivåer på alla 16 ingångar.
  • Detaljerad LED-indikering för omedelbar och intuitiv statuskontroll.
  • Snabb drift - mindre än 1 sekunds fördröjning för valfri vy. (Fullständig nedladdning av data tar några sekunder).
  • Ingångströskelnivån är lämplig för TTL, LVTTL och 2,7 till 5,5V CMOS-nivåer
  • Uppgraderingsbarhet - tack vare flexibel design baserad på Xilinx FPGA kommer det att vara möjligt att uppgradera och förbättra SIGMA2-funktionaliteten genom enkel mjukvaruuppdatering (t.ex. mätning av frekvens, period och driftcykel)
  • Liten, lätt och kompakt.

Persondatorkrav: Windows XP och högre, Pentium 4 (dual-core processor rekommenderas), minst 1 GB RAM (2 GB RAM rekommenderas).

Now with LINUX support (using WINE) - >>read more...

Dokumentation

pdf
Ladda ner manual >>



Mer information

Extremt stort händelseminne

512 megabit SDRAM och högeffektiv hårdvarukomprimering är redo att uppfylla de högsta användarnas krav.



Ju mindre antal ingångar som aktivt använder desto högre antal händelser att lagra.



När ingångarna är stilla förbrukas lagringsminnet praktiskt taget inte.



Med tanke på ett typiskt test kan OMEGA lagra upp till miljontals ingångsändringar (t.ex. cirka 10 miljoner bitar överförda via höghastighets tvåtrådssynkron buss).



Med få ingångsändringar kan den maximala testlängden vara cirka 77 minuter.



Flexibla inmatnings-/provhastighetsalternativ

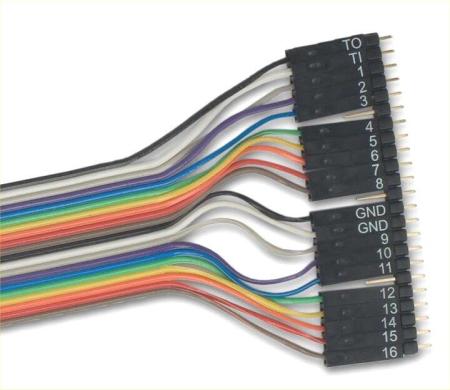

  • 16 ingångar vid 200 MHz
  • 8 ingångar vid 400 MHz
  • 15 ingångar + 1 synkron klockingång (bak- eller fallande flank), klockhastighet från 1 MHz till 99,9 MHz, asynkron tidsskala

Komplex triggerlogik

  • Många olika triggnings alternativ i 16 ingångar/200 MHz-läge:
  • Valfritt värde eller kant på alla inmatningsvillkor
  • Definierad varaktighet av tillståndet ("längre än" och/eller "kortare än")
  • Sekvens av två olika tillstånd
  • 16-bitars räknare - triggning efter N:te förekomsten av tillståndet
  • Omfattande villkorsdefinitionsalternativ med logiska funktioner (N)AND,(N)OR,(N)XOR
  • Standard triggnings alternativ i 8 ingångar/400 MHz-läge - triggning på ingångssignalkanten.
  • Triggerpunkten kan placeras till vilken position som helst för inspelade händelser från början till slutet.

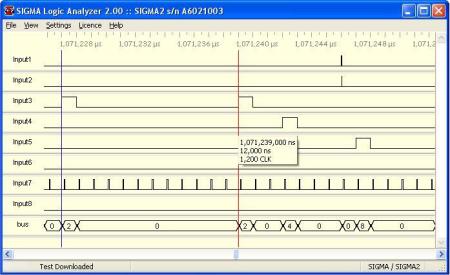

Avancerad programvara

  • Redo för plugins - både ASIX och användardefinierbara, t.ex. protokollanalysatorer (som I2C, SPI, UART, Full-Speed ​​och Low-Speed ​​USB, ...).
  • Redo för enkel support på flera språk (ej tillämpligt för plugins).
  • Vågformer kan sparas och laddas till en dators hårddisk.
  • Vågformer kan exporteras till en textfil för vidare bearbetning.
  • Vågformer kan skrivas ut på en skrivare.
  • Flexibel spårdefinition (valfri kombination av insignaler och konstanta logiska nivåer) och spårrepresentation (signaler, bussar - binära, oktala, decimala, hexadecimala, ASCII). Insignalen kan användas i mer än ett spår.
  • Gratis protokollanalysatorer: UART, I2C och SPI. USB-protokollanalysator (låghastighet och fullhastighet) kan köpas separat.
  • Flexibel kontroll med mus och tangentbord.
