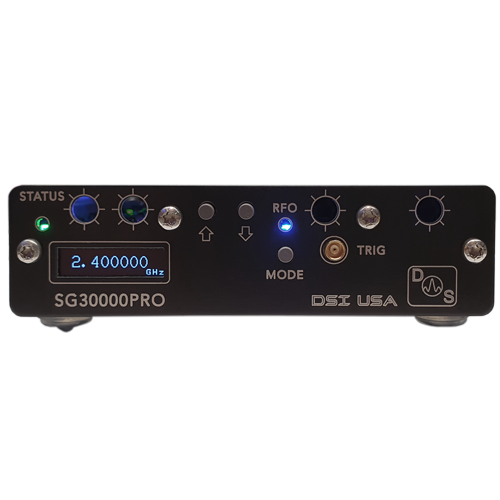

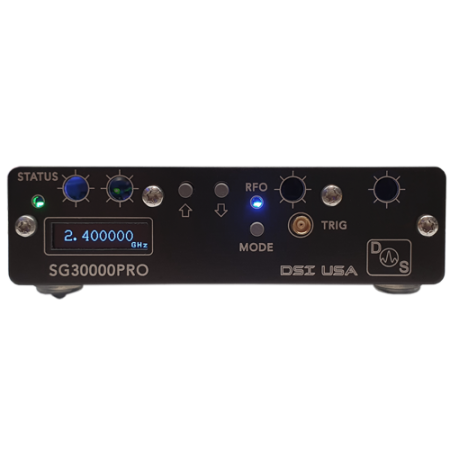

DS Instruments SG30000PRO Mikrovågssignalgenerator
0,05–30 GHz enkel RF-utgång med låg fasbrusnivå, övertonsfiltrering, fin effektstyrning, 2 Hz frekvenssteg, OCXO-referens samt USB/Ethernet-styrning.
En låg harmonisk, lågbrus, bredbandsmikrovågsgenerator upp till 30GHz.
Denna PRO-version av vår 30GHz-modell erbjuder en enda flerbands RF-utgångsport, övertonsfiltrering, en ugnsstyrd frekvensreferens och mer robust utgångsnivåkontroll än standard SG30000L. Liksom vår SG6000 produktlinje är denna mikrovågs generator helt programmerbar via SCPI-kommandon eller frontpanelens gränssnitt vilket gör den mer flexibel än någon konkurrerande produkt. Med en helt ny lågfasbrussynt är SG30000PRO inriktad på fasbruskänsliga applikationer i C, X, Ku, K och Ka-bandutveckling, testning och konvertering.
SG30000PRO REV 12 (Q32024) Device Features:
- RF-utgång som täcker 0,05 – 30 GHz (enkel utgångsport)
- Kalibrerad effektkontroll (LF – 22Ghz): -40dBm till +15dBm
- Kalibrerad effektkontroll (22 – 30GHz): -20dBm till +15dBm typiskt
- Okalibrerad utökad uteffekt: -50 till +17dBm typiskt
- Kalibrerad effekt (LF-22GHz band) absolut noggrannhet: ±1,0dB typisk
- Kalibrerad effekt (22-30GHz band) absolut noggrannhet: ±1,5dB typisk
- Digital dämpare stegstorlek: 0,5dB
- Variabel dämpnings upplösning (vernierkontroll): ~0,05dB
- Utgångsfaskontroll med 1-gradig upplösning
- Intern bredbandsövertonsfiltreringsmatris (500MHz – 30GHz)
- Utmärkt fasbrus: -92dBc @ 20GHz @ 10KHz offset
- Extremt liten frekvensstegstorlek: 2Hz
- Ultralågt brus 100MHz VCXO låst till intern OCXO eller extern 10MHz referens
- Intern 10MHz precisionsugnsstyrd oscillatorreferens (±10PPB stabilitet)
- Kompakt pulverlackerad laseretsad kapsling
- Extern dedikerad sveptriggerport (MCX)
- Inget värd-behövligt bärbart stöd för frekvenssvepning
- Precision 2,4 mm (50 GHz klassad) utgångsport (2,92 mm adapter ingår)
- Ethernet-fjärrdrift (DHCP-standard, statisk IP-konfiguration)
- Windows-kontroll programvara ingår (USB och nätverks aktiverad)
- SCPI-kommando medveten via USB-C virtuell COM-port för fjärrkontroll
- Front kontroller och ljus OLED-skärm för fristående användning
- Helt driven från Dual USB-C, ingen DC-adapter krävs!
Vanliga RF-applikationer:
- Automatiserade testmiljöer
- Allmän användning av RF-labb
- Flexibel LO-sourcing
- Antenn design
- EMC-testning
- Produktions verifiering och testinställningar
- Utbildnings-/universitets labbanvändning
- Flyg-/försvarsforskning
- 802.11n utveckling/testning
- Ku-bands satellitlänktestning
- X-band radar applikationer
- Ka-bandsutveckling
- Uppkonverterande och nedkonverterande
- Test av siktlinje
- Design av trådlös infrastruktur
- Transponderverifiering
- 5G-testning
- mm vågteknik
