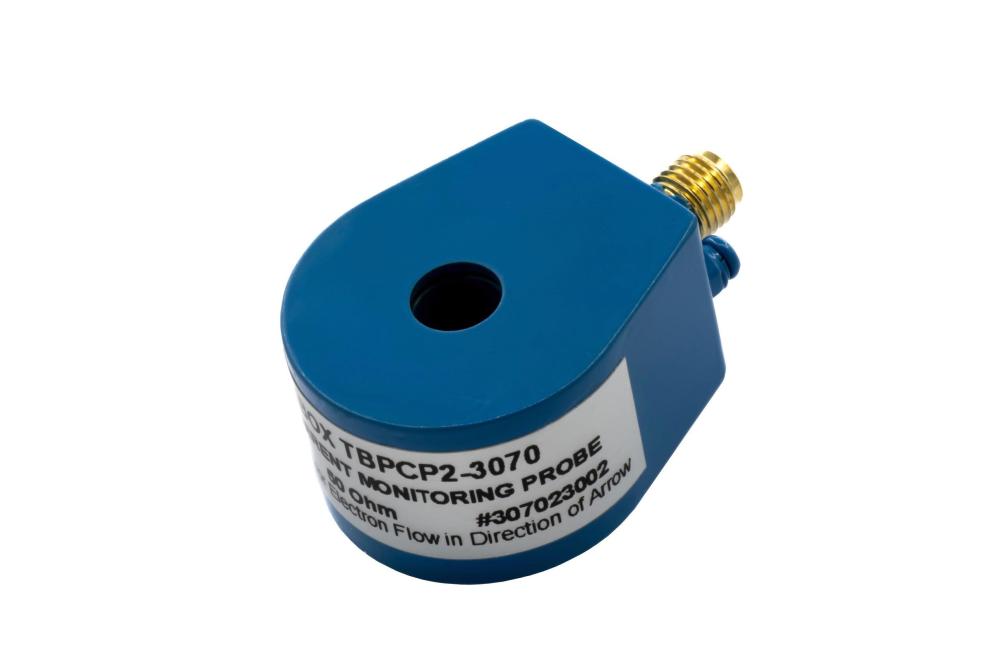

Tekbox TBPCP2-3070 RF-pulsströmprob

30 Hz–70 MHz 3 dB-bandbredd och −26 dBΩ transimpedans, karakteriserad 1 Hz–200 MHz, 5,5 mm öppning, SMA-hona och upp till 40 A RMS.

10 810 SEK

TBPCP2-3070 är en RF-pulsströmövervakningsprob som utökar Tekbox produktsortiment av prisvärd testutrustning.

Proben har en mycket platt respons från 30 Hz till 70 MHz och kännetecknas över frekvensområdet från 1 Hz till 200 MHz. TBPCP2-3070 används vanligtvis för övervakning av överspännings- eller RF-pulsström i tidsdomänen, i motsats till RF-strömövervakningsprober designade för EMC-applikationer, som används för mätningar i frekvensdomänen.

Bländaren för RF-strömövervakningsproben är 25 mm. Dess överföringsimpedans mätt i en 50Ω + 50Ω looptestfixtur är -26 dB Ohm med en 3dB bandbredd från 30Hz till 70 MHz.

Specifikationer:
  • Karaktäriserat frekvensområde: 1 Hz till 200 MHz
  • 3 dB bandbredd: 30 Hz till 70 MHz (mätt i en 50 + 50 Ohm loop)
  • Överför impedans till 50 Ohm belastning: -26 dB Ohm; 0,05 V/A
  • Överför impedans till hög Z: 0,1 V/A
  • Probportimpedans: 50 Ohm
  • Sjunkhastighet: < 20 % / ms
  • Stigtid: < 5 ns
  • Max. primär RMS växelström med avseende på interna motståndsförluster: 40A
  • Max. primär enkelpulsström med avseende på interna motståndspulsströmvärden: 200A@ 100ms pulsbredd; 400A @ 1ms pulsbredd
  • Max. aktuell tidsprodukt: 0,01 Ampere sekunder
  • Max. RMS AC-ström, linjär: 4 A
  • Max. kärntemperatur: 80 °C
  • Bländardiameter: 5,5 mm
  • Ytterdiameter: 27 mm
  • Längd inklusive SMA-kontakt: 40mm Höjd: 19 mm
  • Vikt: 60 g
  • Kontakttyp: SMA hona

Produktinformation

  • Art. nr

    Tekbox TBPCP2-3070
