TekBox TBTC0 Open TEM Cell for EMC Pre-Compliance Testing
Filmer

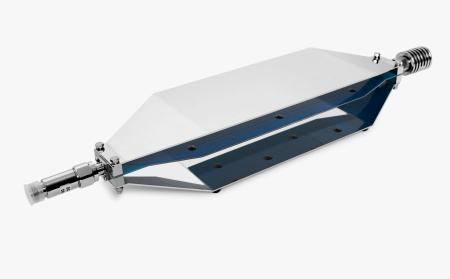

TekBox TBTC0 Open TEM Cell for EMC Pre-Compliance Testing

Art. nr: 71394
5 775 kr

Antal




Produktbeskrivning

Utstrålade emissionstester utförs vanligtvis i ekofria kammare, med hjälp av antenner för att fånga upp de utstrålade signalerna.



På grund av bandbreddsbegränsningar krävs flera antenner för att täcka hela frekvensområdet. Dessutom kräver det mycket utrymme och kostnaden för utrustningen för en standardkonform installation är enorm.



En ingenjör i ett litet eller medelstort företag måste vanligtvis förlita sig på sin erfarenhet och på bästa praxis-metoder för att utforma en EMC-kompatibel produkt.



Ändå uppskattas det att > 50 % av produkterna misslyckas med att testa första gången.



Varje gång en ingenjör skickar en ny produkt för överensstämmelsetestning är det ett skott i mörkret.



Att misslyckas är mycket dyrt.



Inte bara att kostnaderna för omtestning är höga, utan även projektschemat och marknadsintroduktionen blir försenade.



Vad som behövs är ett prisvärt laboratorium inrättat för att mäta utstrålade emissioner i det egna labbet, innan efterlevnadstester.



En TEM-cell är rätt utrustning för stationära tester av utstrålade emissioner.



Tekbox utvecklade öppna TEM-celler för att täcka hela frekvensområdet upp till 2GHz och med användbarhet även vid frekvenser bortom.



I kombination med en spektrumanalysator kan produkter testas före och efter EMC-relaterade designändringar.



En uppsättning med en TEM-cell kommer inte att leverera exakt samma kvantitativa resultat som en mätning i ett certifierat testhus, men det kommer att ge en utmärkt indikation på om designen lider av överdrivet utstrålat brus eller inte.



Ingenjören kommer tydligt att se om hans förändringar förbättrade eller försämrade EMC-prestandan eller om den förblev oförändrad.



Att använda TEM-celler eliminerar gissningar.



En TEM-cell är en stripline-enhet för utstrålade emissioner och immunitetstestning av elektroniska enheter.



Det är inte en ersättning, men på grund av sin storlek och kostnad är det ett bekvämt alternativ till mätningar i en ekofri kammare.



En TEM-cell består av ett septum, den ledande remsan i mittsektionen och väggar som är anslutna till jord.



Geometrin är designad för att presentera en 50Ω stripline.



Enheten under test (DUT) placeras mellan bottenväggen och septum.



TBTC 0/1/2/3 är så kallade "öppna TEM-celler", som inte har några sidoväggar för bekväm placering av DUT.



Den kan ta upp RF-bakgrundsbrus, vilket dock kan tas i beaktande genom att göra en mätning av cellutgångssignalen innan du slår på DUT.



Tekbox öppna TEM-celler fick ett bättre frekvenssvar jämfört med standard TEM-celler av liknande storlek.



TEM-celler lider av våglägen av högre ordning som begränsar den användbara bandbredden.



En unik designfunktion hos Tekbox TEM-celler implementerar motstånd vinkelrätt mot den önskade utbredningsriktningen för vågen.



Följaktligen undertrycks vågmoder och resonanser av högre ordning.



Alla TEM-celler levereras tillsammans med en 50Ω/25W RF-terminering, ett DC-block för att skydda spektrumanalysatorn eller RF-mottagarens ingång och en N-hane till N-hane koaxialkabel.



Mer information

  • TBTC0 TEM-celldimensioner:
  • Längd: 390 mm
  • Bredd: 100 mm
  • Höjd: 62 mm
  • Septumhöjd: 28 mm
  • TEM-cellkontakter: N-hona
  • Nominell cellimpedans: 50 Ohm
  • Vågimpedans: 377 Ohm
  • Maximal RF-ingångseffekt: 10W (begränsad av medföljande 50 ohm terminering)
  • Ingångsreturförlust: S11 upp till 3,15 GHz < -15dB
  • Sändningsförlust: upp till 3 Ghz < 3 dB, upp till 6 Ghz < 4 dB
  • DC-block 50V-6GHz-N
  • Kontaktdon: N-hane/hona
  • Nominell impedans: 50 Ohm
  • Max. kontinuerlig RF-effekt: 2W
  • Max. kontinuerlig RF-spänning: 50V RMS
  • Frekvens: 500kHz till 6 GHz
  • VSWR: ≤ 1,2
  • RF-terminering 50Ω-3GHz-25W-N
  • Kontakt: N-hane
  • Nominell impedans: 50 Ohm
  • Max. kontinuerlig RF-effekt: 25W
  • Frekvens: DC till 3 GHz
  • VSWR: ≤ 1,2
  • Tredje ordningens intermodulation: ≤ 120 dBc
