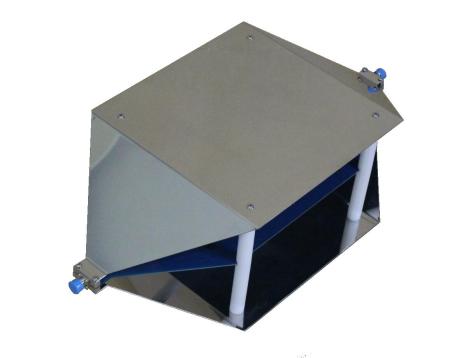

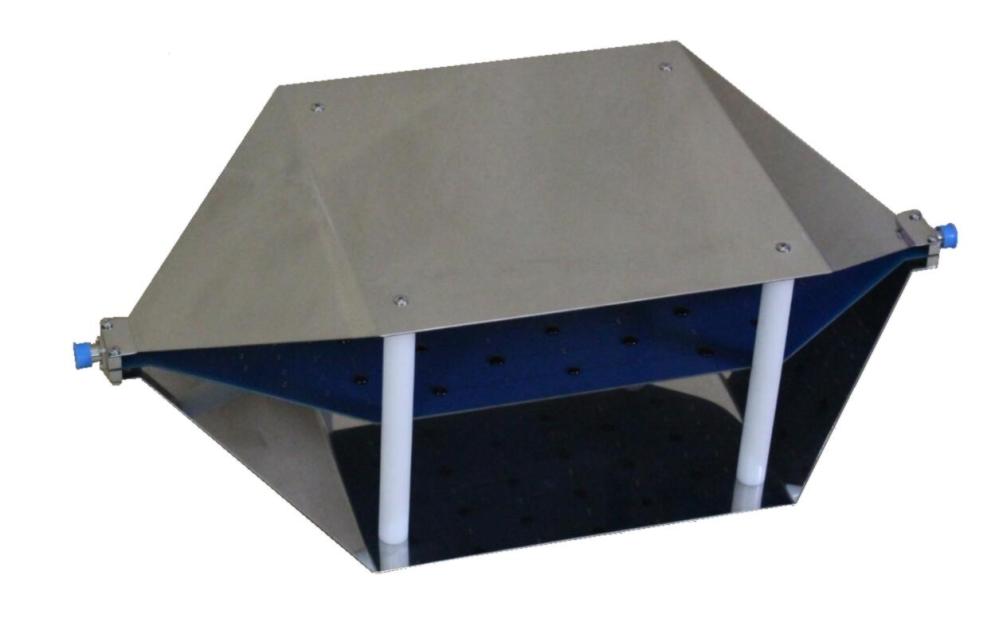

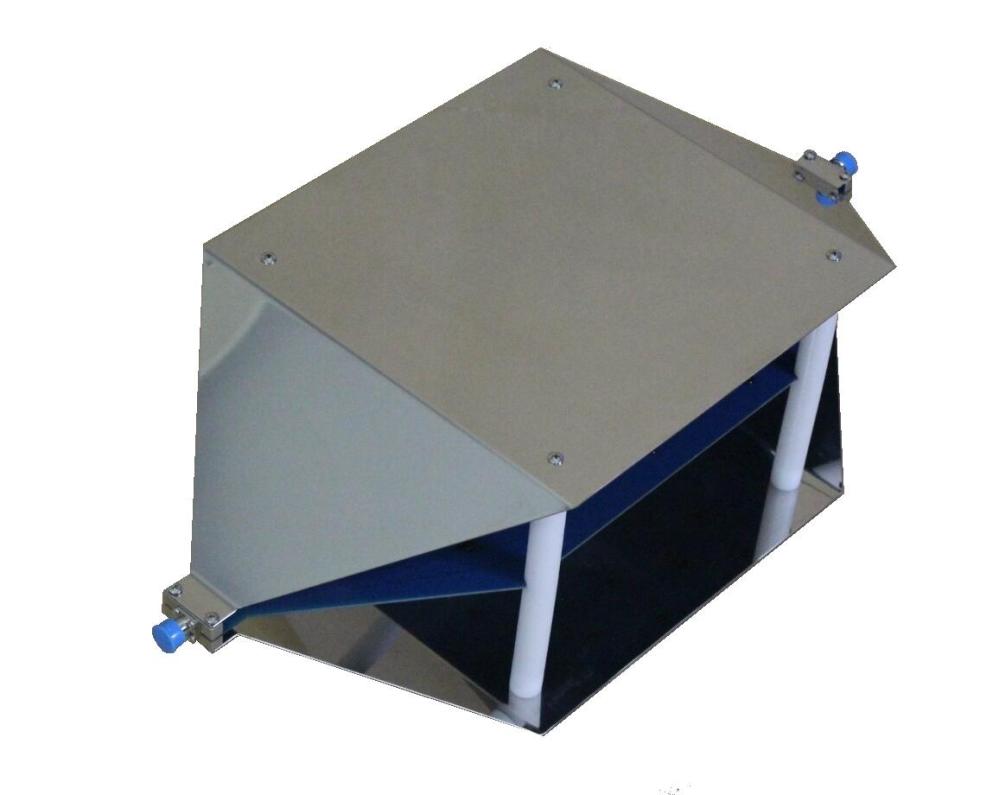

TekBox TBTC2 Open TEM Cell for EMC Pre-Compliance Testing

Art. nr: 70842
10 275 kr

Antal




Produktbeskrivning

En TEM-cell är rätt utrustning för stationära tester av utstrålade emissioner.
Tekbox utvecklade TBTC2 för att täcka hela frekvensområdet upp till 2GHz och med användbarhet även vid frekvenser bortom.

I kombination med en spektrumanalysator kan produkter testas före och efter EMC-relaterade designändringar.

En uppsättning med en TEM-cell kommer inte att leverera exakt samma kvantitativa resultat som en mätning i ett certifierat testhus, men det kommer att ge en utmärkt indikation på om designen lider av överdrivet utstrålat brus eller inte.

Ingenjören kommer tydligt att se om hans förändringar förbättrade eller försämrade EMC-prestandan eller om den förblev oförändrad.

TBTC2 eliminerar gissningar.

En TEM-cell är en stripline-enhet för utstrålade emissioner och immunitetstestning av elektroniska enheter.

Det är inte en ersättning, men på grund av sin storlek och låga kostnad är det ett bekvämt alternativ till mätningar i en ekofri kammare.

En TEM-cell består av ett septum, den ledande remsan i mittsektionen och väggar som är anslutna till jord. Geometrin är utformad för att presentera en 50O stripline.

Enheten under test (DUT) placeras mellan bottenväggen och septum.

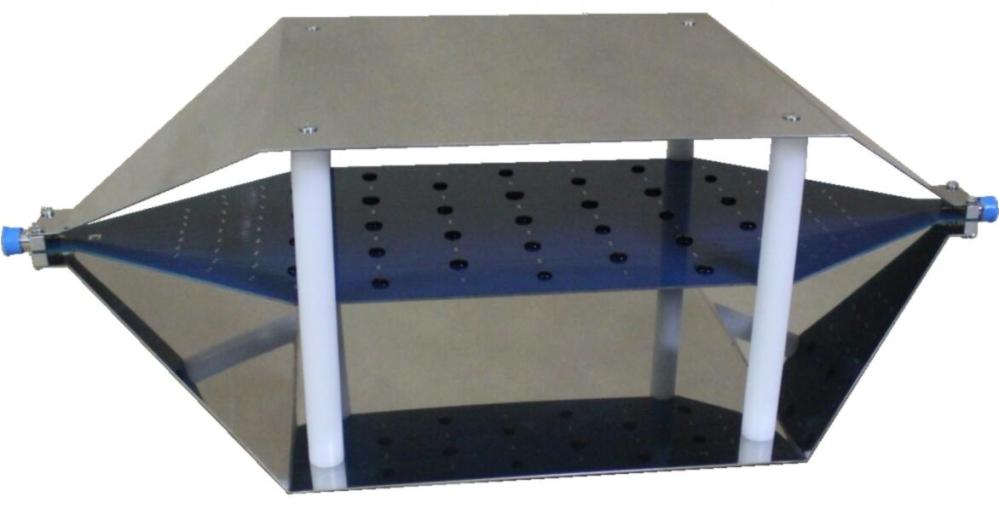

TBTC2 är en så kallad "öppen TEM-cell", som inte har några sidoväggar för bekväm placering av DUT. Den kan ta upp RF-bakgrundsbrus, vilket dock kan tas i beaktande genom att göra en mätning av cellutgångssignalen innan du slår på DUT.

TBTC2 fick ett bättre frekvenssvar jämfört med standard TEM-celler av liknande storlek.

TEM-celler lider av våglägen av högre ordning som begränsar den användbara bandbredden.

En unik designfunktion hos TBTC2 implementerar motstånd vinkelrätt mot den önskade utbredningsriktningen för vågen.

Följaktligen undertrycks vågmoder och resonanser av högre ordning.

Enheten levereras tillsammans med en 50O/25W RF-terminering och ett DC-block för att skydda spektrumanalysatorn eller RF-mottagarens ingång.


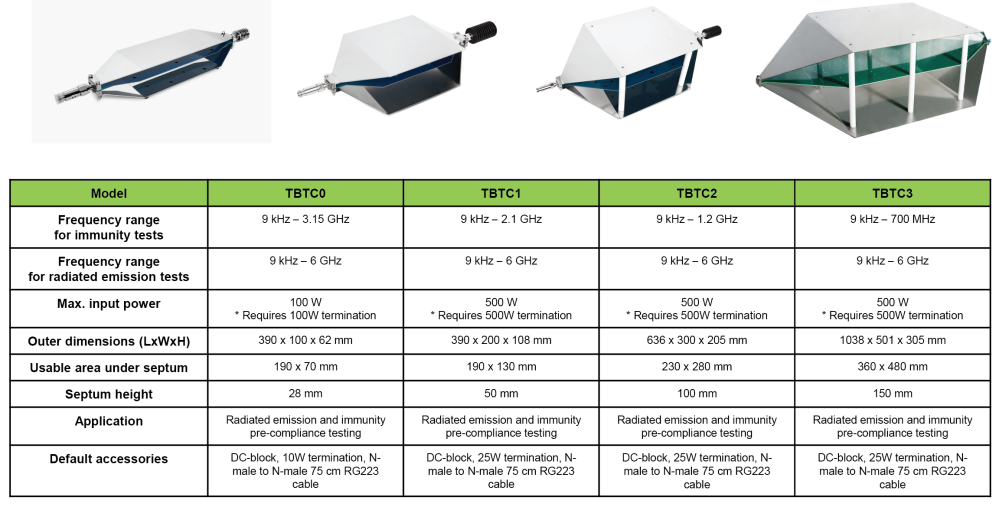

Mer information

TEM-celldimensioner:

  • Längd: 636 mmBredd: 300 mm
  • Höjd: 205 mm
  • Septumhöjd: 100 mm

TEM-cellkontakter: N-hona

  • Nominell cellimpedans: 50 Ohm
  • Vågimpedans: 377 Ohm
  • Maximal RF-ingångseffekt: 25W
  • Ingångsreturförlust: S11 upp till 800 MHz < -15dB, upp till 1,5 GHz < -10dB, upp till 3GHz < -14dB
  • Sändningsförlust: upp till 800 MHz < 1 dB, upp till 1,15 GHz < 3 dB
  • DC-block 50V-6GHz-N
  • Kontaktdon: N-hane/hona
  • Nominell impedans: 50 Ohm
  • Max. kontinuerlig RF-effekt: 2W
  • Max. kontinuerlig RF-spänning: 50V RMS
  • Frekvens: 500kHz till 6 GHz
  • VSWR: = 1,2
  • RF-terminering 50O-3GHz-25W-N
  • Kontakt: N-hane
  • Nominell impedans: 50 Ohm
  • Max. kontinuerlig RF-effekt: 25W
  • Frekvens: DC till 3 GHz
  • VSWR: = 1,2
  • Tredje ordningens intermodulation: = 120 dBc
