Ansökan:
- Generell RF-transientbegränsare
- Transientbegränsare för utförd bullermätning inställd

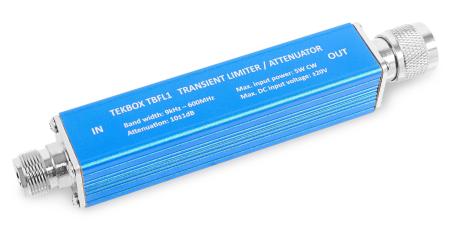

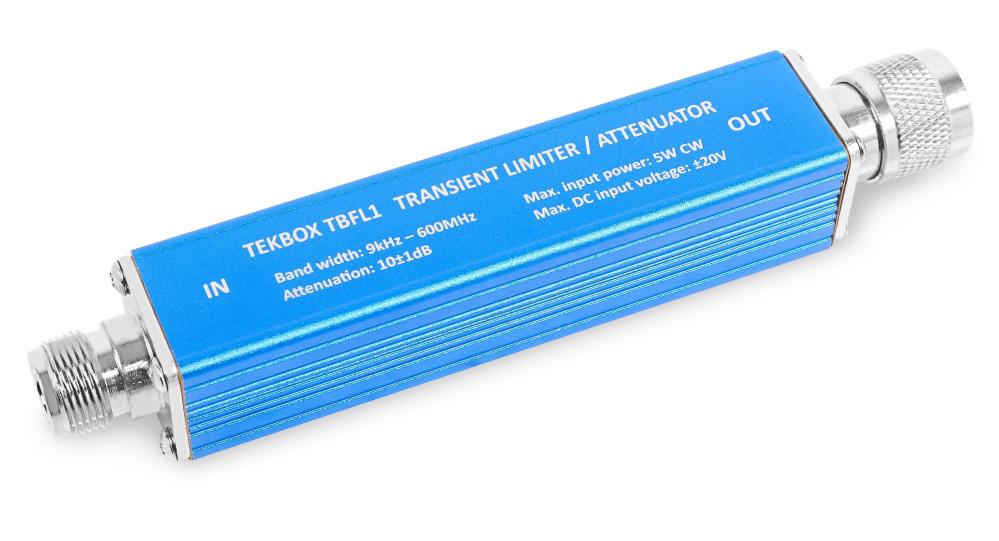

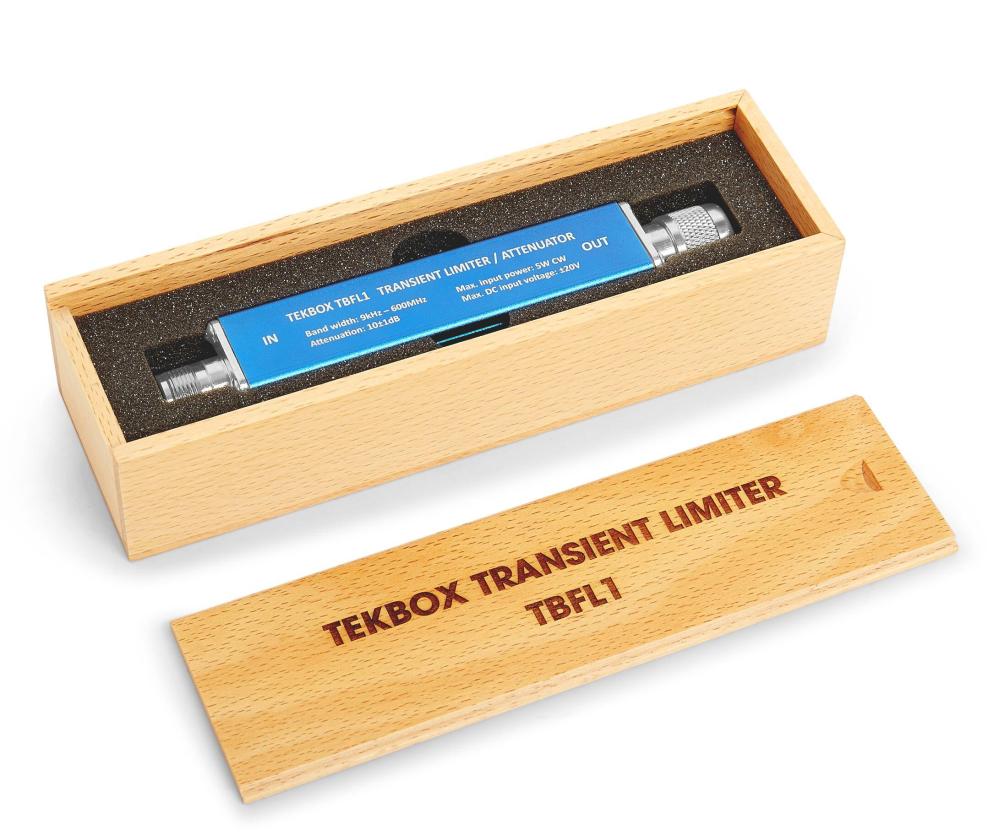

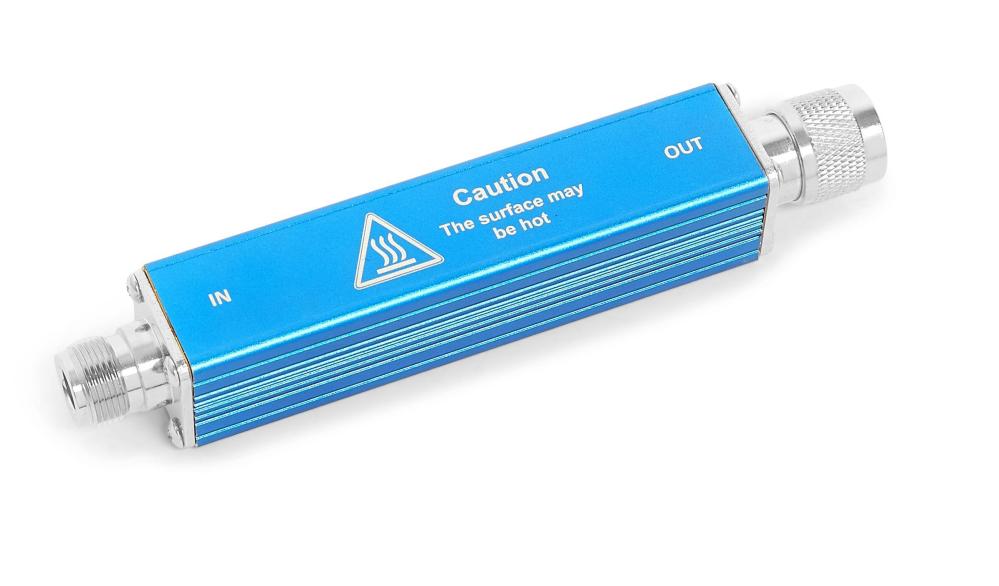

TBFL1 är en kombinerad transientbegränsare/
dämpare/ högpassfilter, designad för att ge optimalt skydd av spektrumanalysatorns eller mätmottagarens ingångar vid utförda brusmätningar eller andra mätningar där ingångsnivåerna inte kan förutsägas med säkerhet eller där oavsiktliga överbelastningar kan inträffa. .
Pin- och schottky-dioder i kombination med en flerstegs 10dB dämpare resulterar i en enhet som tål en kontinuerlig RF-ingångsnivå på upp till 5W (37 dBm). Ett gasurladdningsrör ger ytterligare skydd mot högspänningstransienter. Dessutom undertrycker ett 9 kHz högpassfilter övertoner i nätspänningen.
Med ett begränsande tröskelvärde på +11dBm och ett platt frekvenssvar från 9 kHz till 600 MHz, kan TBFL1-begränsaren användas som skyddsanordning för hela utbudet av utförda brusmätningar och i många andra applikationer.
- Frekvensområde: 9 kHz - 600 MHz
- Dämpning: 10 dB - 0,5/+1,2 dB inomband (9 kHz till 600 MHz)
- Dämpning HP-filter: > 30 dB @ 2kHz
- Maximal kontinuerlig RF-ingångseffekt: 5W (+37 dBm) in-band
- Maximal DC-ingångsspänning: ± 20V
- Ingångsmatchning, linjärt driftområde: 9 kHz - 600 MHz < - 16 dB
- Utgångsmatchning, linjärt driftområde: 9 kHz - 600 MHz < - 23 dB
- Linjärt driftområde: upp till 0 dBm ingångsnivå, in-band
- Begränsande tröskel: +11 dBm (@ 37dBm ingångsnivå)
- Ingångskontakt: N-hona
- Utgångskontakt: N-hane
- Mått: 156 mm x 26 mm x 26 mm
- Vikt: 170 g
