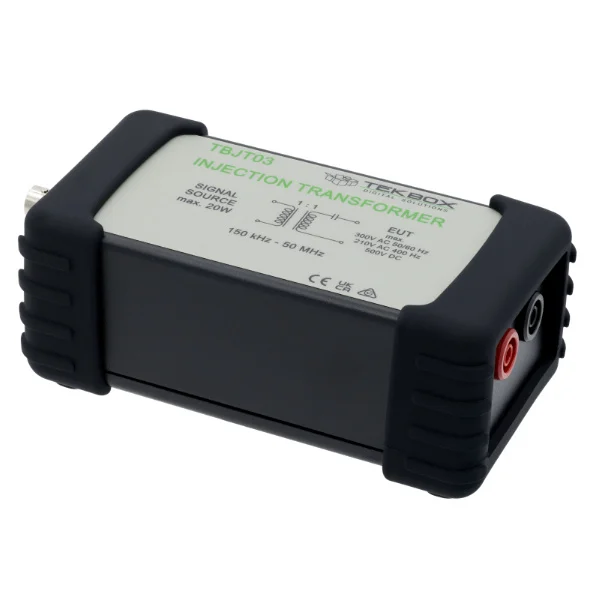

Tekbox TBJT03 är en injection transformer som är särskilt utvecklad för immunitetsmätningar relaterade till CS101. Transformatorn arbetar inom frekvensområdet 150 kHz till 50 MHz och ger galvanisk isolering samt högpassfiltrering mellan signalkällan och de ledningar som ska testas. Den har en impedans på 50 Ω och ett utväxlingsförhållande på 1:1.
Huvudfunktioner
- Utformad för CS101-relaterade immunitetsmätningar
- Frekvensområde från 150 kHz till 50 MHz
- Ger galvanisk isolering och högpassfiltrering
- Maximal RF-effekt på 20W
- Kompakt och robust design
Specifikationer
- Impedans: 50 Ω
- Utväxlingsförhållande: 1:1
- Karakteriserat frekvensområde: 10 Hz – 100 MHz
- 3 dB frekvensområde: 50 kHz – 50 MHz
- Maximal RF-effekt: 20W
- Utgångsspänning:
- 300V AC (50/60 Hz)
- 210V AC (400 Hz)
- 500V DC
- Anslutningar: Primär BNC-hona, sekundära 4 mm säkerhetsbanan-jack
- Mått (L x B x H): 70 mm x 60 mm x 140 mm
- Vikt: 300 g
