Rigol NFP-3 Närfältsprobset 30 MHz till 3 GHz

Art. nr: 70840
5 610 kr

Antal




Produktbeskrivning

  • Frekvensområde: 30 MHZ till 3 GHz
  • Ett set innehåler 4 st. typer av probar för optimerad känslighet och upplösning beroende på mätobjekt
  • Minsta upplösning 2mm.
  • Passar även för mätning av elektromagnetiskt läckage inuti kablar

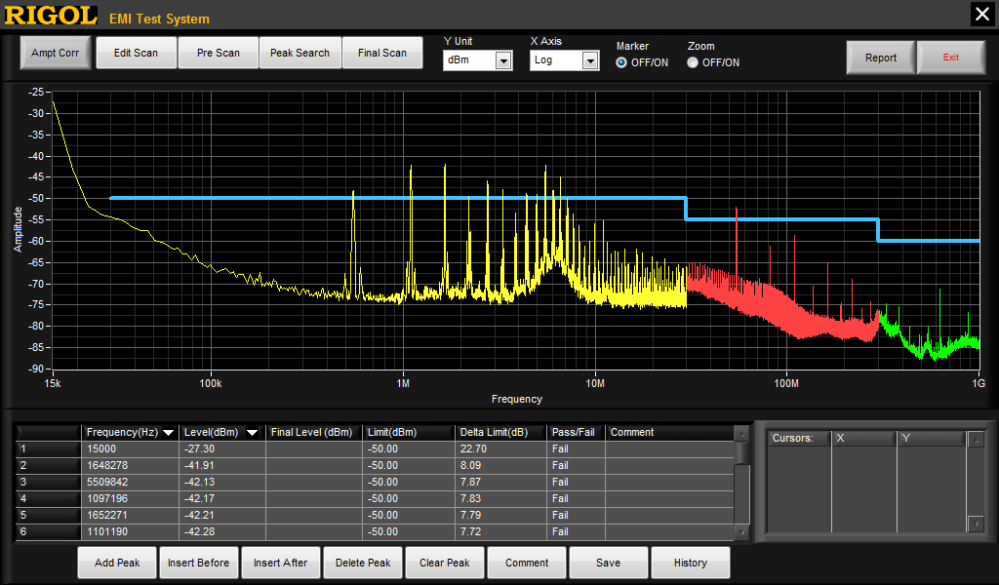

  • Perfekt för sk. Pre-compliance testning, felsökning och verifiering av nydesign

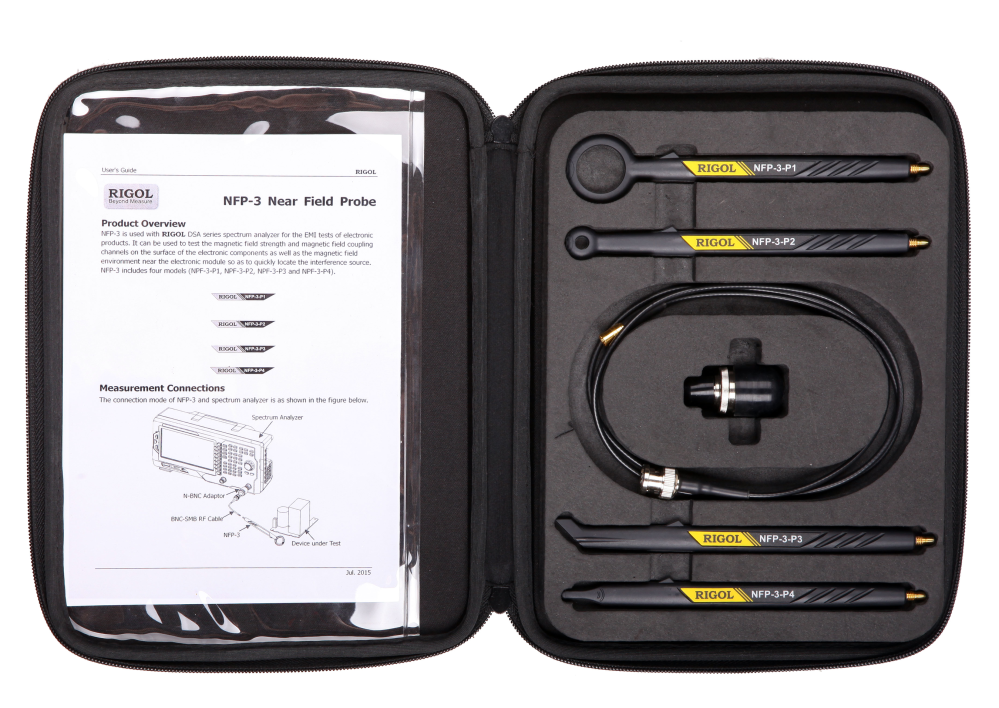

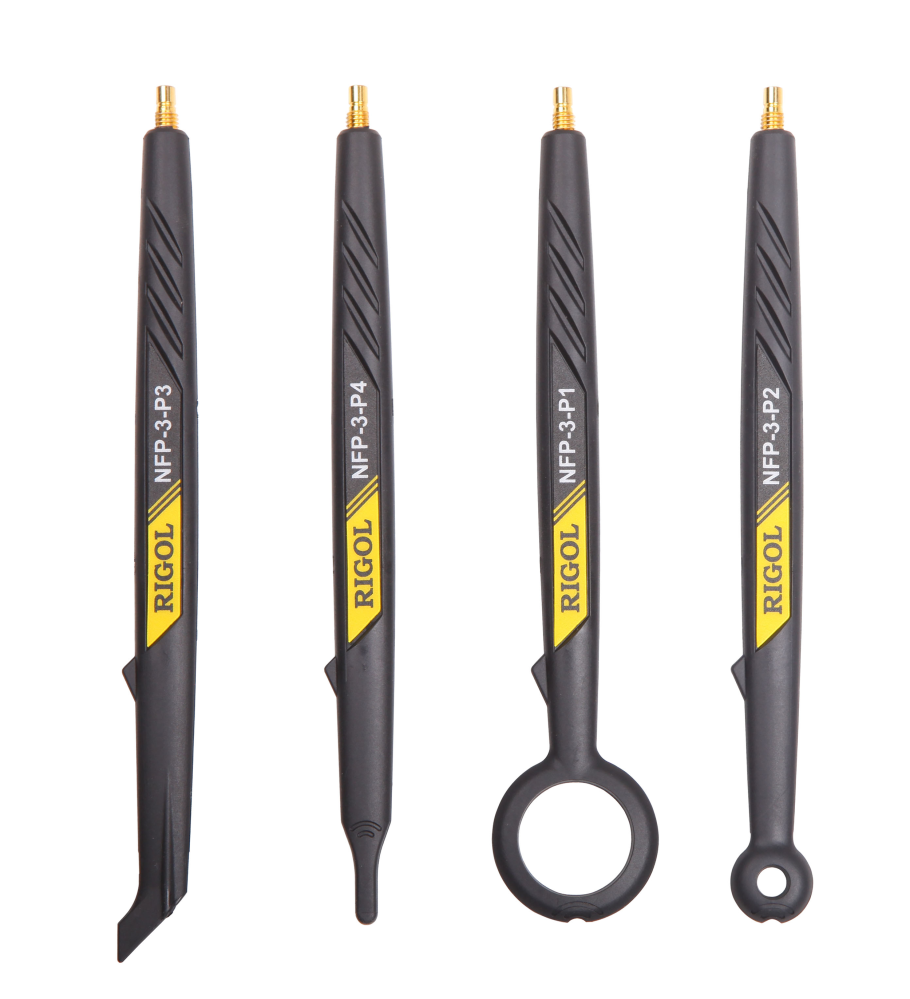

Setet består av 4 prober, 1m kabel BNC (M)-SMB (F), Adapter N-Type(M)-BNC(F) och förvaringsväska.

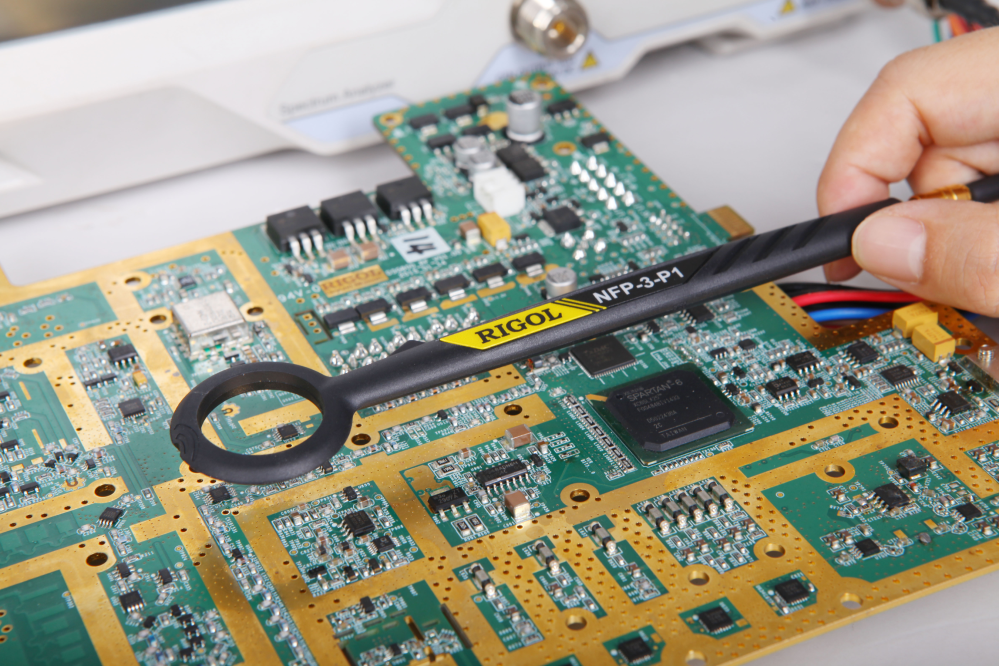

NFP-3-P1
Närfältsprob som kan detektera magnetfältet inom ett område av 10 cm.

Det är tillämpligt för läckagedetektering av magnetfält. Till exempel verifiering av skärmningsmätning, läckagetest för chassi etc...

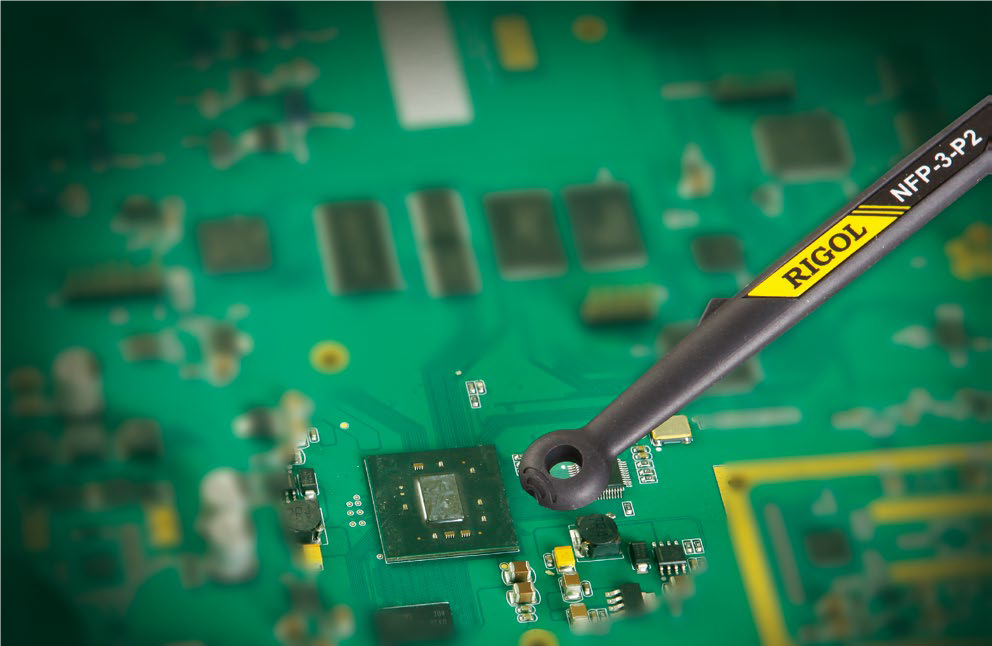

NFP-3-P2

Närfältsprob som kan detektera magnetfältet inom ett område av 3 cm.

Den är användbar för att detektera den magnetiska miljön runt modulerna. Till exempel exakt lokalisera läckaget av chassit, detektera magnetfältets riktning och intensitet hos kretskortsmodulen.



NFP-3-P3

Närfältsprob vars upplösning är 5 mm.

Den är tillämplig för detektering av magnetfält på ytan. Till exempel detektering av det magnetiska fält som produceras av tråd, kabel, metallyta, kontakter, elektroniska komponenter och komponenters skarvar.



NFP-3-P4

Närfältsprob vars upplösning är 2 mm.

Den kan detektera det vertikalt utsända elektromagnetiska fältet.

Den är tillämpbar för detektering av magnetfält där strömslinga finns. Till exempel, elektromagnetisk fälttestning för PCB-ledningar, magnetfältstestning för IC-stiftområde etc...
