MIL-STD-461G RS101-testet bestämmer känsligheten hos utrustning installerad i närheten av stora utstrålade magnetfält och deras förmåga att motstå dem i frekvensområdet 30 Hz –100 kHz.
TBRS101-TX Radiating Loop används för att generera de lågfrekventa magnetfältsemissionerna. Avståndet mellan lindningen och EUT är 5 cm. Detta åstadkommes när den främre kanten av strålningsslingan kommer i kontakt med EUT-ytorna under testning. Testet är tillämpbart i frekvensområdet 30 Hz till 100 KHz. Avsnitt 5.20 i MIL-STD-461G specificerar testinställningen och mätprocedurerna.

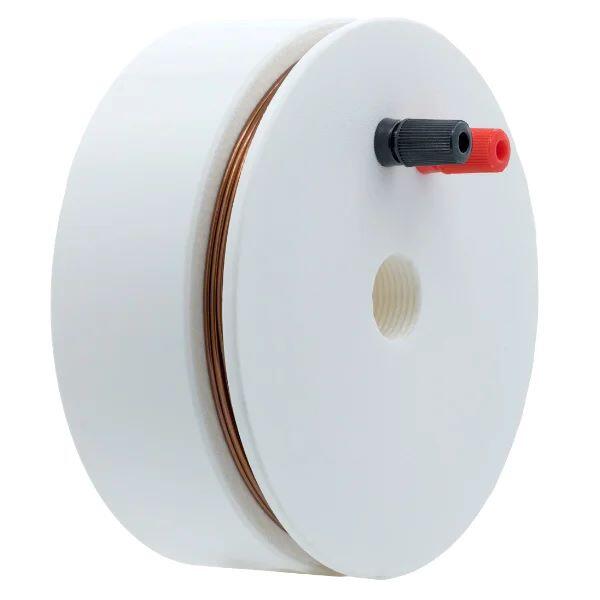

TBRS101-TX Radiating Loop är konstruerad av en 12 cm diameter spole med 20 varv av 12 AWG Gauge (2 mm) koppartråd. Slinglindningen har ett DC-motstånd på 50 mohm. Slingan genererar magnetisk fältstyrka eller magnetisk flödestäthet vinkelrätt mot det inneslutande planet genom att applicera RF-ström till ingångsbananpluggarna.
En TekBox TBCCP1-2K70 koaxial RF-strömövervakningssond med en platt överföringsimpedans på 0 dBΩ (1V/A) från 9 kHz till 30 MHz när den är laddad med 50Ω finns tillgänglig som tillval för kalibreringsändamål.
TBRS101-TX Radiating Loop Tekniska specifikationer:
- Typ: Strålande slingantenn
- Frekvensområde: 30 Hz–100 KHz
- Standarder: MIL-STD-461G / RS101
- Slingans diameter: 12 cm
- Slingkonstruktion: 20 varv 12 AWG Gauge 2 mm koppartråd
- DC-resistans för loopspolen: 50 mΩ (nominell)
- Självinduktans för loopspolen: 90 µH
- Ingångskontakt: Hane-bananpluggar
- Mekaniska mått (ingen monteringsstång): L x B x H: 8,2 cm x 15,2 cm x 15,2 cm (3,23" x 5,98" x 5,98")
- Mekaniska mått (monteringsstång): L x B x H: 38 cm x 15,2 cm x 15,2 cm (14,96" x 5,98" x 5,98")
- Vikt: 0,5 kg (1,1 lbs)
