Tekbox DC-LISN-Combo1C Komplett EMC-mätpaket

DC-LISN-Combo1C är ett sammansatt kit för mätning av ledningsbundna störningar i DC-system. Paketet innehåller komponenter för att upprätta en komplett mätuppställning som möjliggör separation av störningssignaler i common mode och differential mode.

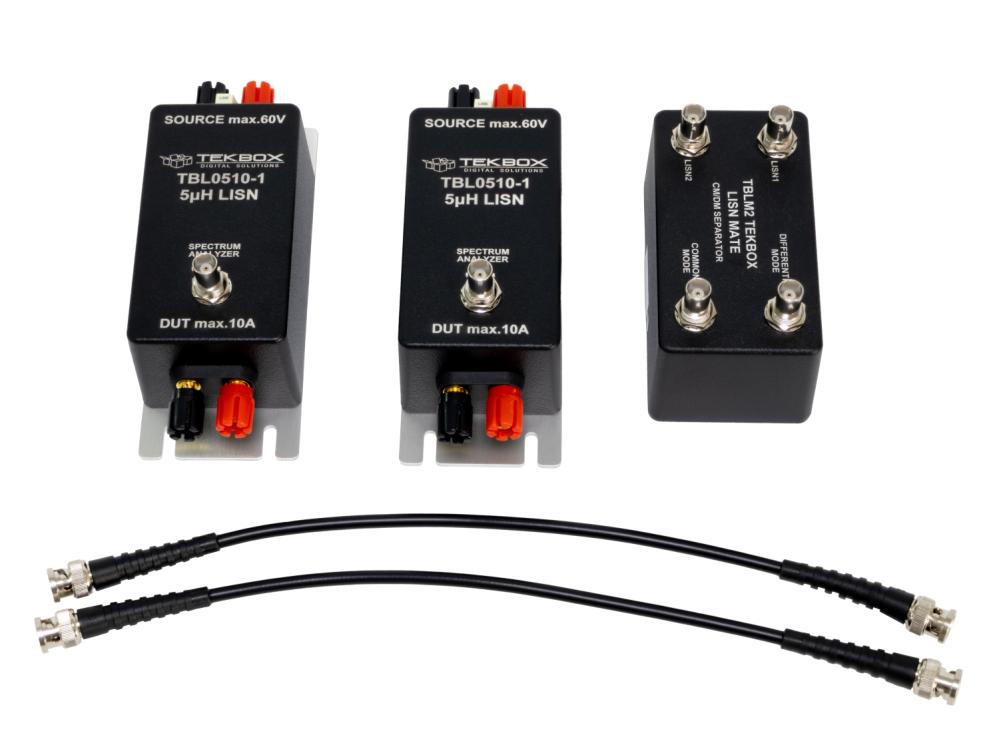

Innehåll i kitet:

• 2 st TBL05100-1 (5µH 100A LISN) Enkanals Line Impedance Stabilization Networks (LISN) dimensionerade för strömmar upp till 100A. Enheterna tillhandahåller en definierad impedans för mätobjektet och filtrerar bort högfrekvent brus från spänningskällan. Mätutgången sker via BNC-kontakt. Uppfyller relevanta parametrar enligt CISPR 16-1-2 och CISPR 25.
• 1 st TBLM02 (LISN Mate) En extern enhet som ansluts till utgångarna på de två LISN-enheterna. TBLM02 delar upp den inkommande brussignalen i dess common mode- och differential mode-komponenter. Frekvensområdet täcker 9 kHz till 110 MHz.
• 1 st BNC Termineringsplugg (50 Ω) Används för terminering av den mätport på LISN Mate som för tillfället inte är ansluten till mätinstrument.
• Kabelsats

  • 1x N-hane till BNC-hane (75 cm, RG58): För anslutning mellan LISN Mate och spektrumanalysator/mätmottagare.
  • 2x BNC-hane till BNC-hane (35 cm, RG223): Dubbelskärmade kablar för sammankoppling av LISN-enheter och LISN Mate.

Tekniska specifikationer:

• Maximal strömstyrka: 100 A kontinuerligt.
• Maximal spänning: 250 V AC/DC.
• Induktans: 5 µH.
• Frekvensområde (LISN): 10 kHz – 400 MHz (karakteriserat område).
• Frekvensområde (LISN Mate): 9 kHz – 110 MHz.
• Anslutningar (Kraft): Phoenix Contact högströmsplintar.
• Anslutningar (Signal): BNC (50 Ω).
