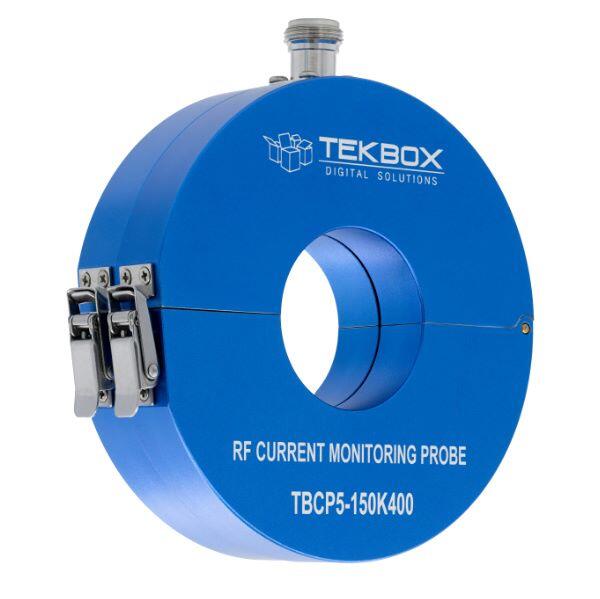

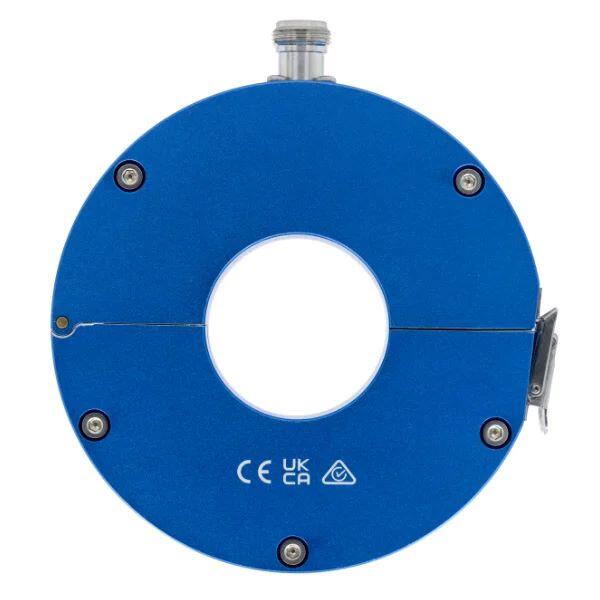

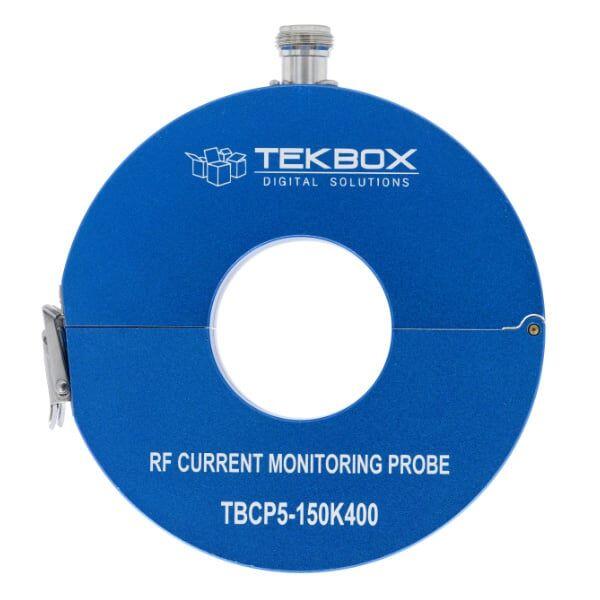

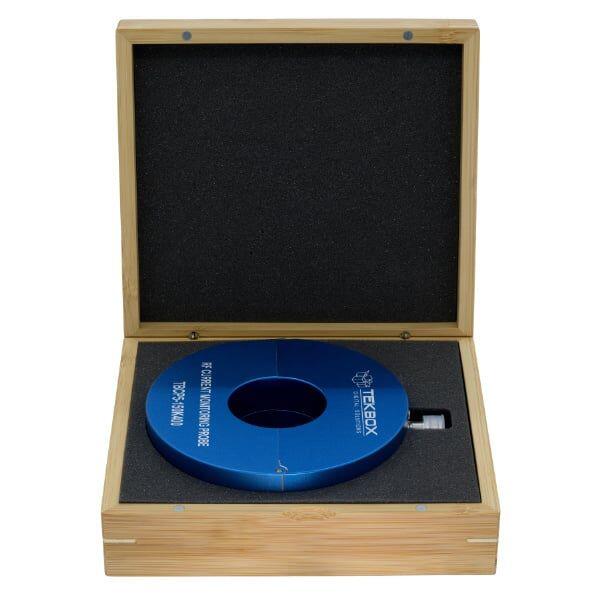

TBCP5-150K400 är en snap-on RF-strömövervakningssond som utökar Tekbox produktsortiment av prisvärd testutrustning.
Sonden har en platt respons från 150 kHz till 400 MHz och kännetecknas över frekvensområdet från 10 Hz till 500 MHz. TBCP5-150K400 är designad för RF-strömövervakningsapplikationer som kräver mycket hög magnetisk mättnad. Transimpedanskarakteristiken TBCP5-150K400 påverkas inte av förspänningsströmmar så höga som 200 Ampere.
Bländaren för RF-strömövervakningssonden är 46 mm. Överföringsimpedansen är 11 dB Ohm med en 3dB bandbredd från 150kHz till 400 MHz.
Specifikationer
- Karakteriserat frekvensområde: 10 Hz till 500 MHz3 dB bandbredd: 150 kHz till 400 MHz, typ.
- Överföringsimpedans: 11 dBΩ (3,5 Ω) i det platta området, typ. (50 Ω belastningsimpedans)
- Insättningsimpedans: <400mΩ upp till 400 MHz (seriemätmetod)
- Shuntkapacitans: <1 pF (koncentrisk kabel med ⌀ 10 mm)
- Utgångsimpedans: 50 Ω (resistiv matchning)
- Max. förspänningsström (DC – 400 Hz): 200 A (ingen inverkan på transimpedansen)
- Max. primärström (RF): 2 A
- Max. kärntemperatur: 125 °C
- Kontakttyp: N hona
- Bländardiameter: 46 mm
- Ytterdiameter: 124 mm
- Höjd: 36 mm
- Vikt: 320 g
