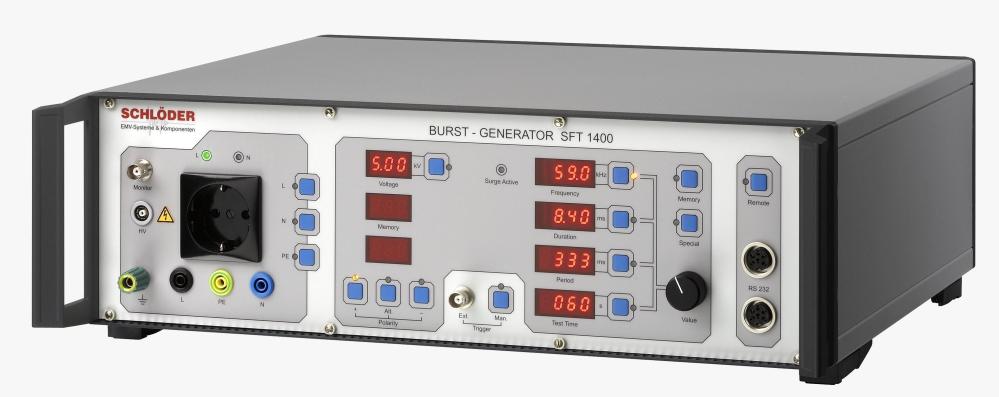

Schlöder SFT 1400 Burstgenerator
Burstgenerator för EMC-test enligt IEC 61000-4-4 med pulsfrekvens upp till 125 kHz, justerbara testparametrar och funktioner för simulering av transienta störningar.
Begär offert
Enkel drift
Den tydligt arrangerade frontpanelen med generatorinställningarna möjliggör en tidsbesparande och optimerad testning. Standardtestnivåerna 1, 2, 3 och 4 lagras i minnesfunktionen på position 1 - 4. Ytterligare specialanpassade inställningar kan lagras i minnesfunktionen.
- Frekvens upp till 125 kHz
- Ändring av alla parametrar under ett bursttest
- IEC 61000-4-4, juli 2005, inkl. IEC Corrigendum 2, juni 2007 a. Upplaga 3, 2011
- Enkel spik till kontinuerlig skur
- 5000 pulser/sek - 500/paket
- Olika specialfunktioner
Introduktion
Testgeneratorn simulerar snabba transienta brusstörningar som de definieras i standarderna IEC 61000-4-4 och EN 61000-4-4.
Enkelpulserna visar en mycket kort stigtid (5ns) och på grund av detta ett brett RF-spektrum upp till 300 MHz. RF-störningar är resultatet.
Specialfunktion
Generatorn innehåller flera specialfunktioner som "Real Burst" som simulerar det naturliga utseendet hos burstfenomenen eller "Sweep" för att simulera studsningen av en elektrisk kontakt.
Funktionerna "IFM" och "DFM" (ökande och minskande frekvens) är kraftfulla instrument för att undersöka resonans- eller mättnadseffekter i den testade enheten.
