TBLNA-110M-50 är en DC-kopplad förstärkare med en förstärkning på 40 dB i frekvensområdet DC–110 MHz.
Extern förförstärkare för mätmottagare TBMR-110M Förförstärkare för förstärkning av lågnivåingångssignaler till spektrumanalysatorer LNA för allmänna ändamål för låg- och mycket lågfrekventa applikationer, där konventionella LNA ibland lider av en ökning av brussiffran.
Allmän specifikation
- Frekvensområde: DC – 110 MHz
- Förstärkning: 40 dB, typ. (≙ linjär spänningsförstärkning 100)
- RF-kontakter: BNC-hona
Ingångsspecifikation
- Ingångsimpedans: 50 Ω
- Ingångsreturförlust: > 16 dB, typ.
- Ingångsbrusspänning: < 1,5 nV/√Hz ; 500 Hz–60 MHz: typ. 1nV/√Hz
- Maximal ingångsnivå: -25 dBm (≙ 0,036 Vpp ); för utgångsmättnad

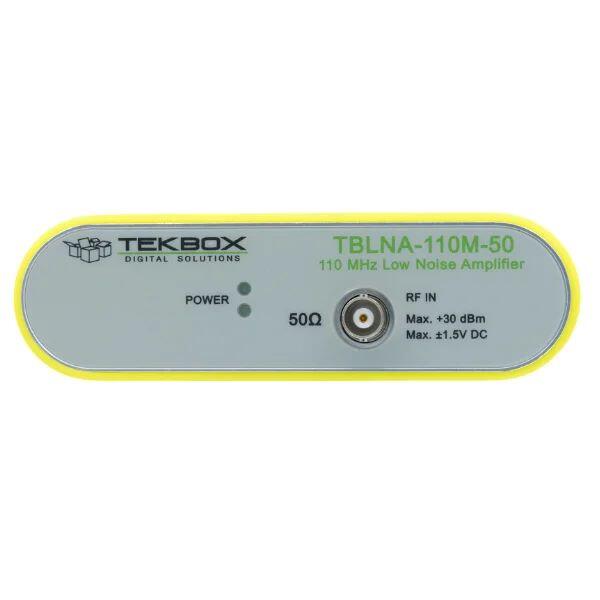

- Ingångsskydd: Pin-diodbegränsare
- Maximala värden: +30 dBm i ett 50 Ohm system / ± 0,7V DC max. ingångsklassning (± 1,5 V DC, 1 s)
Utgångsspecifikation
- Utgångsimpedans: 50 Ω
- Utgångsförlust: > 30 dB, typ.
- P1dBout: +15 dBm (≙ 3,5 Vpp); utgångsmättnad
- IP3 ut: +28 dBm
- DC offset: < 10mV vid utgång; ingång avslutad med 50 Ohm
Leveransspecifikation

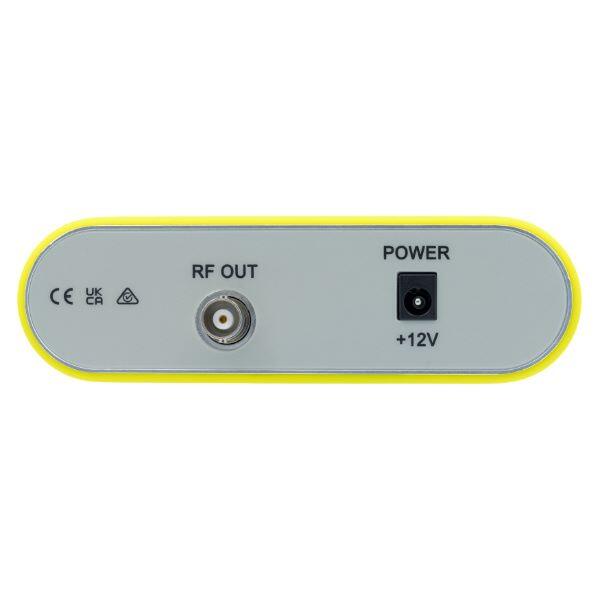

- Strömkontakt: Koaxialt eluttag; 2 mm / 5,5 mm; positiv mittledare
- Indikatorlampor: Power ON, Power Good
- Driftspänning: 12 V; extern strömförsörjning 100 V – 240 V, 50/60 Hz
- Strömförbrukning: 250 mA
- Drifttemperaturområde: -20°C till +50°C

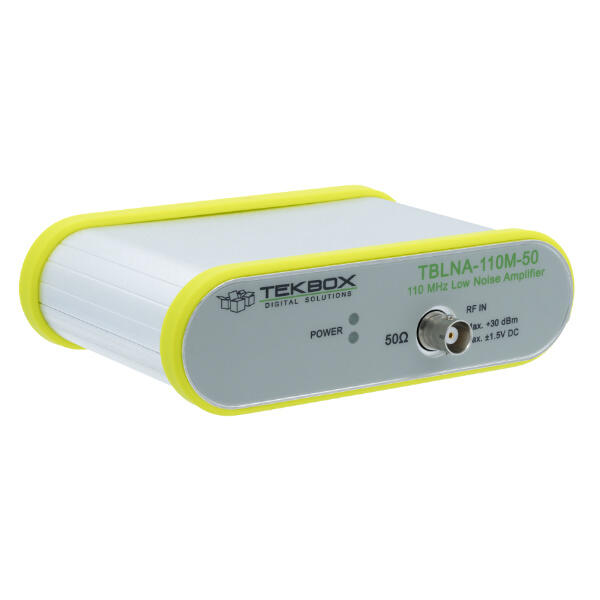

- Mått: B 135 mm x H 40 mm x L 110 mm
- Vikt: 330 g
