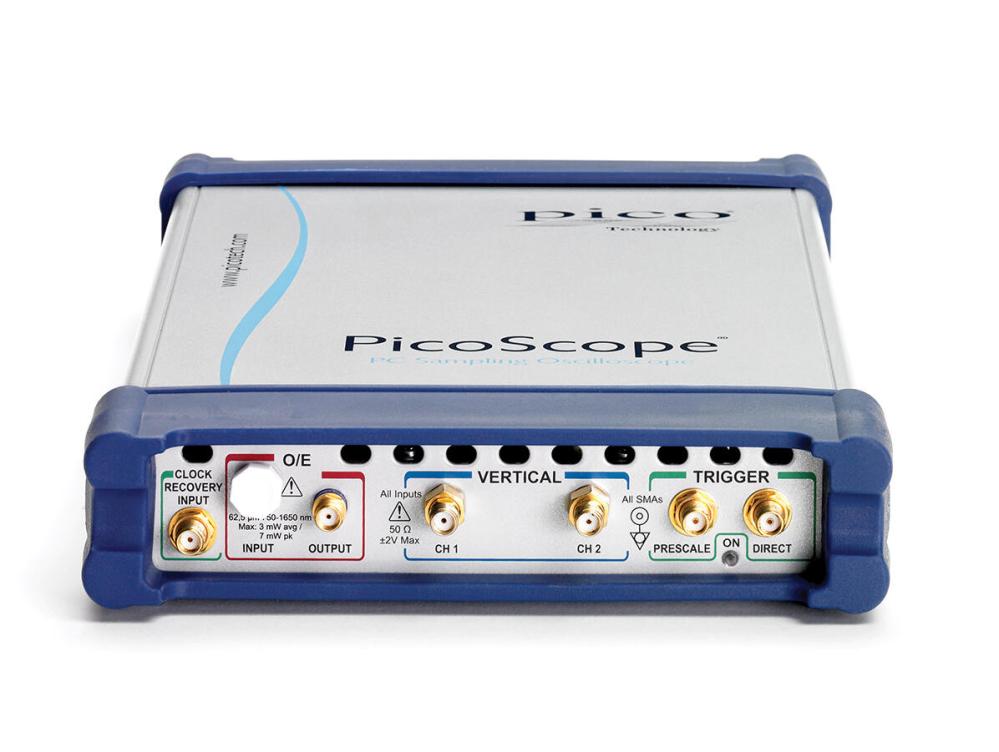

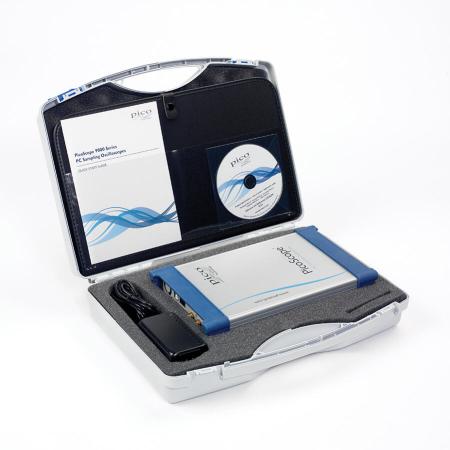

PicoScope 9311-20 PC Oscilloskop

2-kanaligt PC-oscilloskop med 20 GHz bandbredd, 16-bitars upplösning, 15 TS/s sekventiell samplingshastighet samt integrerad TDR/TDT-funktionalitet.

Begär offert

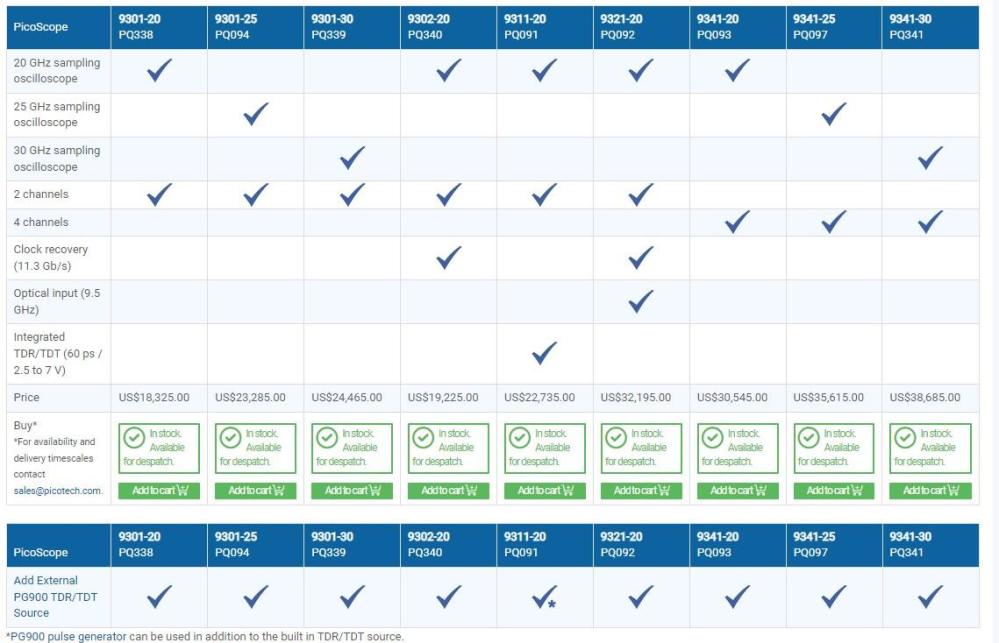

2-kanaliga modeller

  • PicoScope 9301-20 – 2-kanal / 20 GHz / 16-bit / 15 TS/s
  • PicoScope 9301-30 – 2-kanal / 30 GHz / 16-bit / 15 TS/s
  • PicoScope 9302-20 – 2-kanal / 20 GHz / 16-bit / 15 TS/s
  • PicoScope 9311-20 – 2-kanal / 20 GHz / 16-bit / 15 TS/s
  • PicoScope 9321-20 – 2-kanal / 20 GHz / 16-bit / 15 TS/s

4-kanaliga modeller

  • PicoScope 9341-20 – 4-kanal / 20 GHz / 16-bit / 15 TS/s
  • PicoScope 9341-30 – 4-kanal / 30 GHz / 16-bit / 15 TS/s

Specifikationer

  • 2 eller 4 analoga höghastighetskanaler
  • Bandbredd upp till 30 GHz
  • 16-bitars vertikal upplösning
  • Sekventiell samplingshastighet upp till 15 TS/s
  • Integrerad clock recovery upp till 11,3 Gb/s (modellberoende)
  • Integrerad optisk mottagare upp till 9,5 GHz (modellberoende)
  • Integrerad TDR/TDT-funktionalitet (modellberoende)

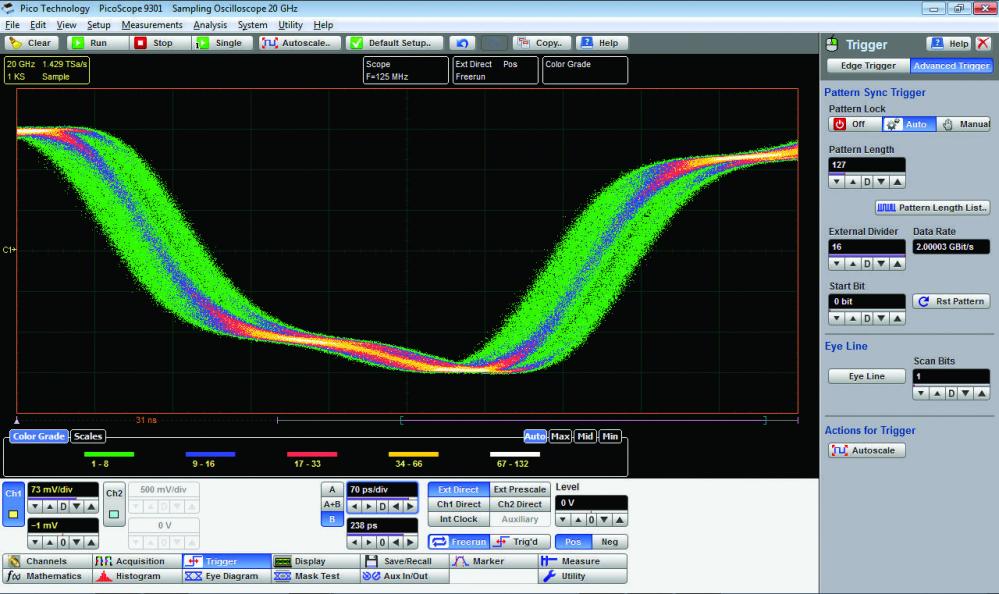

  • Eye-diagram och mask testing
  • Stöd för höghastighets seriell dataanalys
  • PicoSample 4-programvara för Windows

Applikationer

  • Analys av höghastighetssignaler
  • Eye-diagram och signalintegritetsmätningar
  • Verifiering av seriella kommunikationslänkar
  • TDR/TDT-analys av transmissionslinjer
  • Optisk signalanalys och kommunikationstest
  • Forskning, utveckling och felsökning av höghastighetssystem

PicoScope 9300-serien är SXRTO (Sampler-Extended Real-Time Oscilloscope) PC-oscilloskop utvecklade för analys av höghastighetssignaler, seriell datakommunikation och optiska system. Serien omfattar både två- och fyrkanaliga modeller med bandbredd upp till 30 GHz, 16-bitars vertikal upplösning och sekventiell samplingshastighet upp till 15 TS/s.

Beroende på modell erbjuder instrumenten integrerad clock recovery, optisk mottagare eller TDR/TDT-funktionalitet för avancerad karakterisering av transmissionslinjer, digitala kommunikationslänkar och optiska signaler. Med stöd för eye-diagram, mask testing och detaljerad signalanalys används PicoScope 9300-serien inom forskning, utveckling, verifiering och felsökning av höghastighetssystem.
