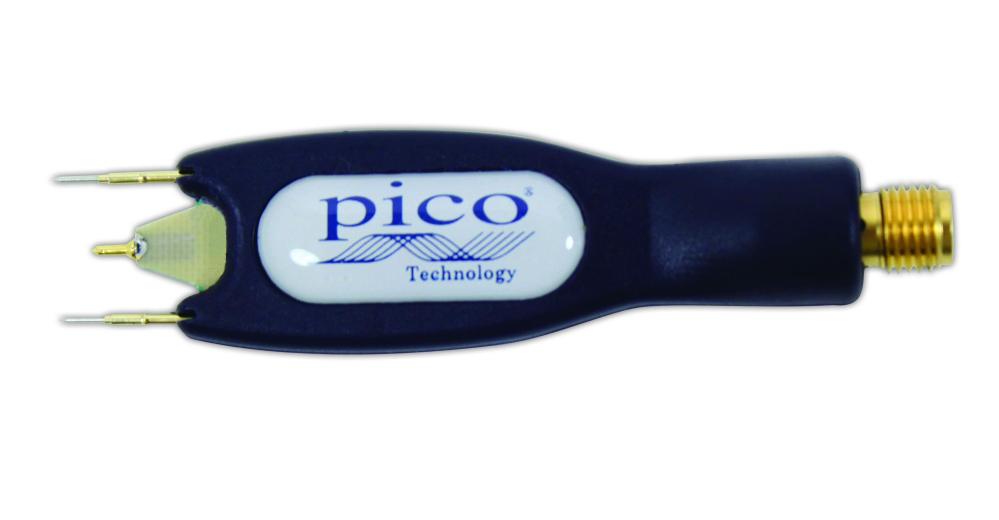

PicoConnect 914 DC-coupled 4 GHz RF, microwave and pulse passive probe 10:1

Art. nr: PicoConnect 914, TA279
7 540 kr

Antal




Produktbeskrivning

PicoConnect 900-serien låginvasiva, högfrekventa passiva prober är designade för mikrovågs- och gigabitapplikationer upp till 9 GHz och 18 Gb/s.

De levererar oöverträffad prestanda och flexibilitet till ett lågt pris.



Dessa webbläsarprober använder en unik (patentsökt) in-PCB-konstruktion för att realisera extremt låg kapacitans, koplanär mikrovågsintegritet, robust tillförlitlighet och mycket låg kostnad.



Resultatet är en familj av utbytbara passiva probhuvuden i miniatyr som täcker en rad uppdelningsförhållanden, bandbredder och kopplingstyper.



Använd med ett brett utbud av instrumentering

De passiva prober i PicoConnect 900-serien är designade för användning med alla instrument med 50 Ω-ingångar, inklusive oscilloskop, spektrumanalysatorer, moduleringsanalysatorer och räknare, utan hänsyn till tillverkaren.



Utbytbart divisionsförhållande

Utbytbara probhuvuden ger tre delningsförhållanden för att passa varje applikation. Förhållandet 5:1 är ett särskilt attraktivt och snabbare alternativ när du proberar logik med låg svängning.



Fenomenalt värde för pengarna

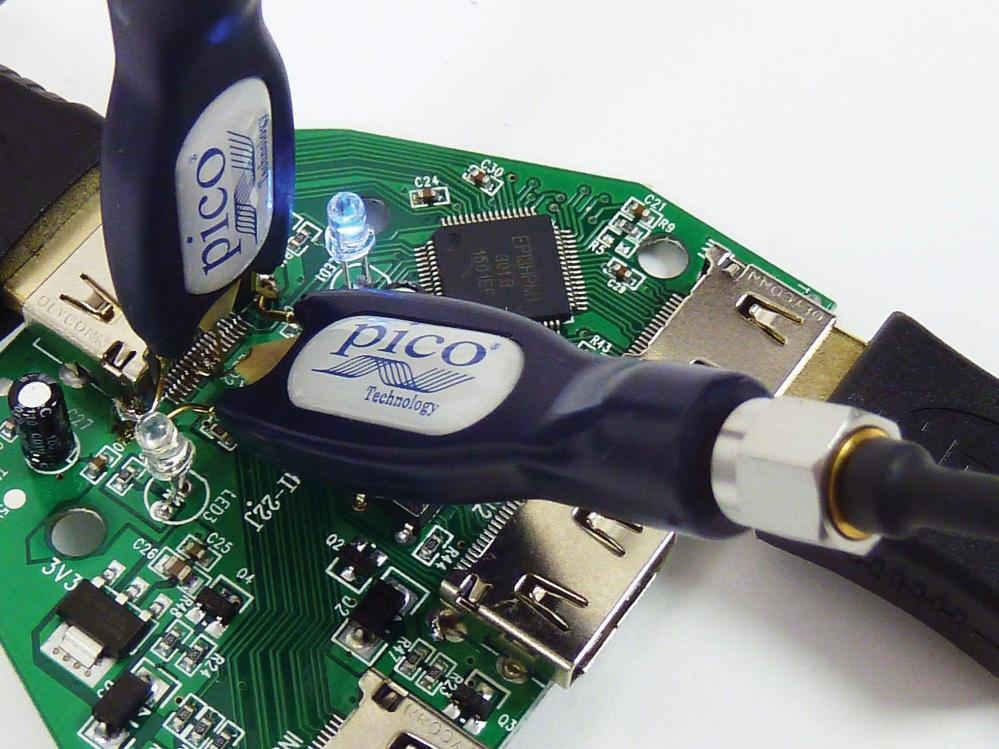

Dessa webbläsarprober, som hålls i fingertopparna eller fastlödda, tillåter äntligen bekväm och kostnadseffektiv flerkanalsprobering av mikrovågs- och gigabitsignaler.



Mer information

PicoConnect 912  basic specifications:



Nominal division ratio: 10:1

Bandwidth (-3 dB): >4 GHz

Max. usable data rate (fundamental): 8 Gb/s

Transition time: <87.5 ps

Probe tip impedance (nominal): 440 Ω

Probe tip capacitance (typical): 0.3 pF

Probe tip capacitance (maximum): 0.4 pF

Coupling: DC

Continuous AC voltage (maximum): 10 V RMS

Safety approvals: EN61010-031:2002+A1 2008

Output connector (probe head): SMA(f)

Dimensions (probe head): 68 x 19 x 11 mm.

Probe tip pitch (nominal): 5 mm.

Weight (probe head): 5 g.

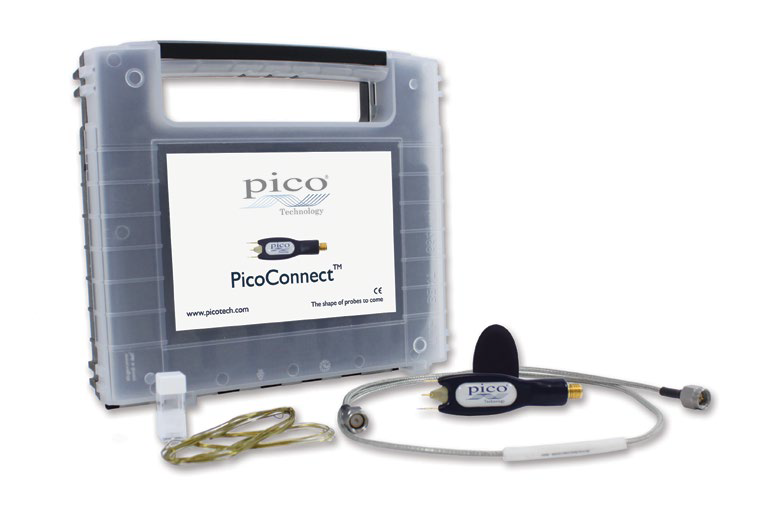

Included in delivery:

• PicoConnect 900 Series probe head
• Precision 600 mm 085 low-loss cable
• SMA-to-BNC adaptor (RF and microwave probes only, max. 3 GHz usage)

• Set of interchangeable gold-plated probe and sprung ground tips

• Two coils of solder-in gold-plated wire
• User's Guide
• Storage and carry case
