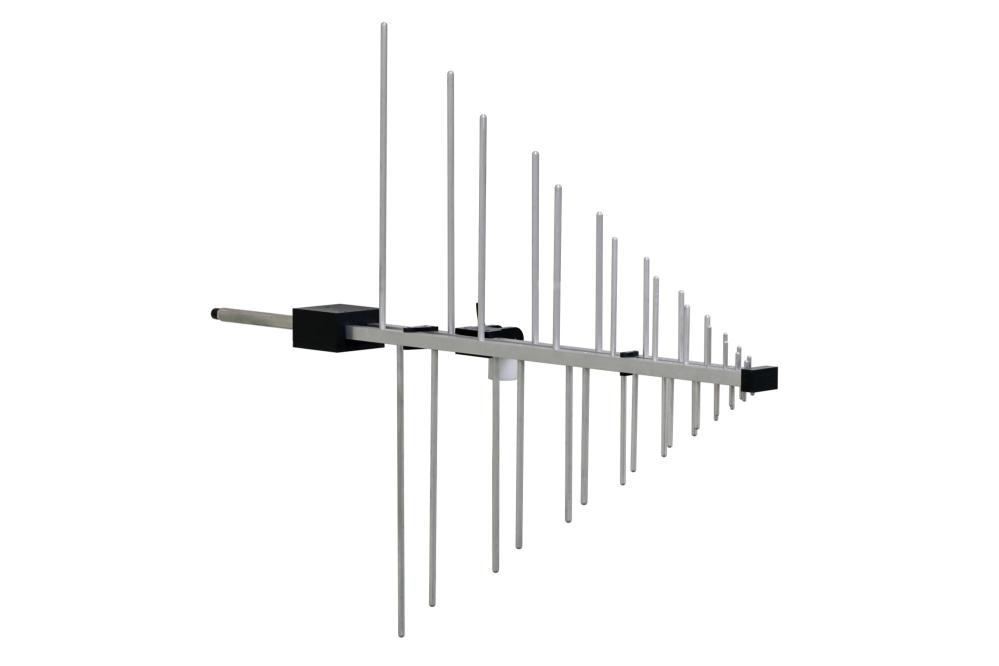

Tekbox TBMA7 Logperiodisk mätantenn
Logperiodisk mätantenn för EMC pre-compliance med 150 MHz–3 GHz frekvensområde, 50 Ω impedans, N-honkontakt och robust transportväska.
Tekbox TBMA7 är en logperiodisk mätantenn utvecklad för EMC pre-compliance-testning av strålad emission. Antennen täcker frekvensområdet 150 MHz till 3000 MHz och erbjuder prestanda med VSWR- och antennfaktorvärden typiska för logperiodiska mätantenner.
Antennen har en konstruktion med strålande element och stödbommar i aluminiumlegering, vilket ger låg vikt och hög mekanisk stabilitet. TBMA7 är utrustad med en N-honkontakt och levereras med antennfäste samt monteringsadapter.
Den medföljande monteringsadaptern har en standardgänga på ¼ tum, vilket möjliggör enkel montering på de flesta stativ. Adaptern är placerad vid antennens tyngdpunkt och kan vinklas för flexibel positionering under mätning.
TBMA7 levereras i en robust transportväska för säker förvaring och transport mellan olika testmiljöer.
- Logperiodisk mätantenn
- Frekvensområde: 150 MHz–3000 MHz
- VSWR: <2,1:1 över hela frekvensområdet (typiskt 1,3:1)
- Isotrop förstärkning vid 3 m: 1,5 till 8 dBi
- Antennfaktor vid 3 m: 10 till 34 dB/m
- Max kontinuerlig RF-ingångseffekt: 130 W
- Nominell impedans: 50 Ω
- RF-kontakt: N-hona
- Vinklingsbar monteringsadapter med ¼-tums stativgänga
- Monteringsrör: 22 mm diameter
- Mått: 1133 × 940 × 100 mm
- Vikt: 2,9 kg
- Robust transportväska ingår
