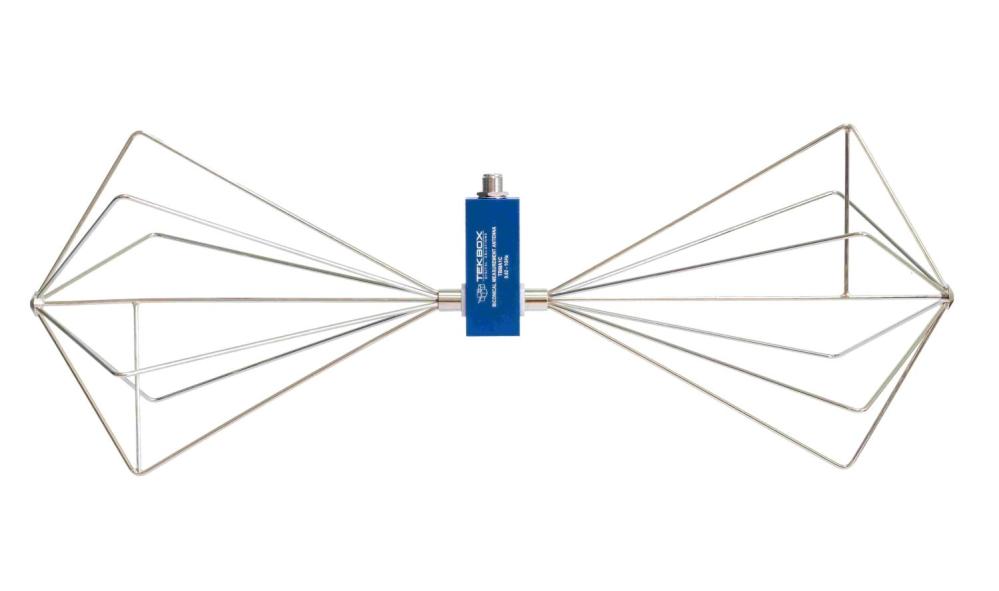

Tekbox TBMA1C Bikonisk Mätantenn
20 MHz–1 GHz bikonisk mätantenn för EMC pre-compliance, antennfaktor 14,19–40,56 dB/m, N-kontakt och 2 W kontinuerlig RF-effekt.
- Passiv bikonisk mätantenn
- Optimerat frekvensområde: 20 MHz–700 MHz
- Karakteriserat frekvensområde: 20 MHz–1000 MHz
- Antennfaktor vid 3 m: 14,19–40,56 dB/m
- Isotropisk förstärkning vid 3 m: -38,64 till 1,26 dBi
- VSWR <2,66 över 200 MHz
- 2 W kontinuerlig RF-effekt
- 50 Ω nominell impedans
- N-kontakt hona
- 1:2-transformator och 1:1-balun
- 1/4" stativgänga
- Korrosionsbeständiga antennelement
- Aluminiumväska ingår
Applikationer
- EMC pre-compliance-mätningar
- Mätning av utstrålad emission
- Generering av definierade fältstyrkor
- Öppna EMC-testmiljöer och OATS
- Laboratorie- och utvecklingsmiljöer
- Mätningar tillsammans med spektrumanalysator
Tekbox TBMA1C är en bredbandig bikonisk mätantenn utvecklad för EMC pre-compliance-mätningar och analys av utstrålad emission. Antennen täcker frekvensområdet 20 MHz till 1 GHz och erbjuder riktningskarakteristik liknande en dipolantenn.
TBMA1C är konstruerad för användning tillsammans med spektrumanalysatorer och EMC-testutrustning i laboratorie- och utvecklingsmiljöer. Antennen lämpar sig för mätning av radiostörningar, identifiering av emissionskällor och generering av definierade fältstyrkor vid EMC-testning.
Antennen använder en bredbandig balun med 1:2-transformator och 1:1-balunmatchning samt har 50 Ω impedans och N-kontakt. Konstruktionen är optimerad för låg vikt och enkel hantering med korrosionsbeständiga antennelement och mekanisk låsning mot rotation. Ett standardiserat 1/4"-fäste möjliggör montering på vanliga stativ.
TBMA1C levereras i en robust aluminiumväska för transport och förvaring. Antennen är karakteriserad mellan 20 MHz och 1 GHz med dokumenterad antennfaktor och isotropisk förstärkning för EMC-mätningar på 1 m och 3 m avstånd.
