PicoSource PG912 Puls-/Steg­generator

Differentiell pulsgenerator med tunnel­diodutgångar, < 40 ps stigtid, 200 mV amplitud, ±500 ps deskew och USB-styrning för TDR/TDT-analys.

Begär offert


  • Externa 50 Ω N(m) positiva och negativa tunneldiodpulshuvuden
  • < 40 ps övergångstid
  • Dubbla > 200 mV fasta amplitudutgångar
  • ±200 ps i 1 ps steg timing deskew

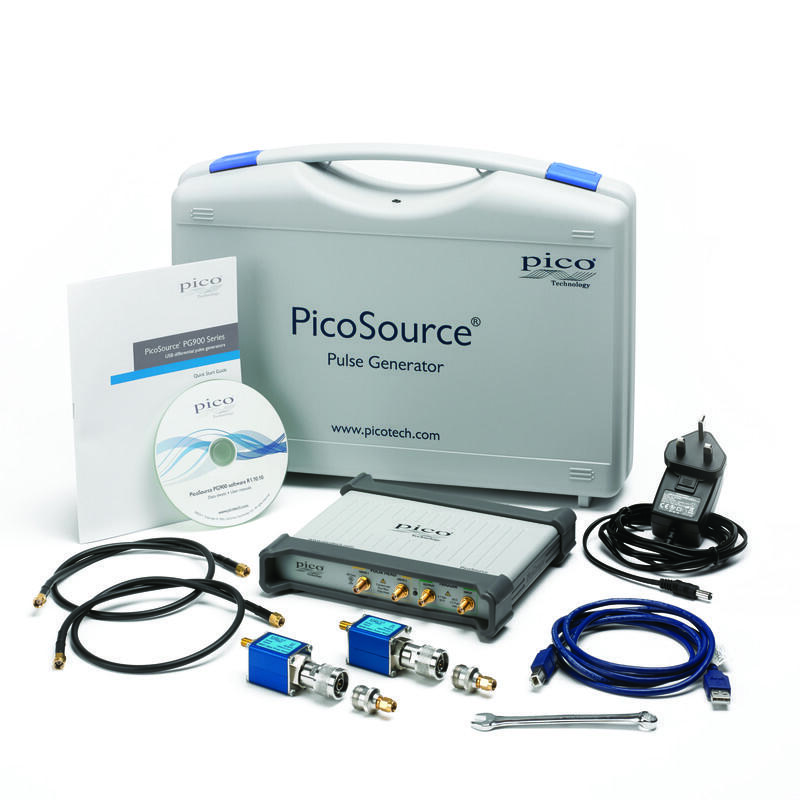

  • Inter-series N(f) - SMA(m)-adapter ingår med tunneldiodpulshuvuden
Den snabba övergångspulsen kan stimulera en överföringsväg, enhet eller nätverk med en bredspektrumsignal i ett enda ögonblick.
En sådan puls är mycket användbar för många av de höghastighetsbredbandsmätningar som vi behöver göra; till exempel i tidsdomänreflektometri, halvledartest, gigabit-interconnect och porttest och i radar.



Speciellt differentiell höghastighetsdata dominerar mätutmaningen i våra digitala, dator-, sammankopplings- och telekommunikationssystem.


Överraskande nog har kostnadseffektiva differentialpulsgeneratorer med snabb övergång varit mycket svåra att hitta ... tills nu!

Typiska tillämpningar inkluderar:
  • TDR/TDT nätverk och matchanalys
  • Spektral- och planhetsmätningar
  • Timing, jitter och överhörning
