- 33 GHz bandbredd, 11 ps övergångstid
- 5 TS/s (0,2 ps upplösning) slumpmässig sampling med ekvivalent tid
- 12-bit 500 MS/s ADCs, ±800 mV fullskaligt ingångsområde
- Puls-, ögon- och masktestning ner till 22 ps och upp till 16 Gb/s
- Intuitivt och konfigurerbart pekkompatibelt Windows-användargränssnitt
- Omfattande inbyggda mätningar, zoomfunktioner, datamasker och histogram
- Digitala förstärkningsområden från 10 mV/div till 250 mV/div
- Spårlängd på upp till 250 kS, delad mellan kanaler
- Tillval för klockåterhämtnings-trigger upp till 11,3 Gb/s
- Tillval för utgångar för återhämtad klocka och data

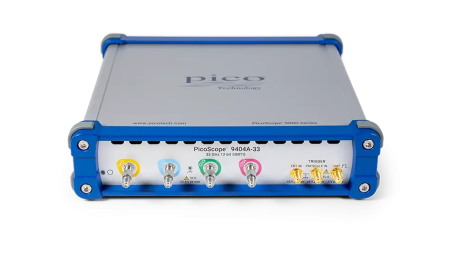

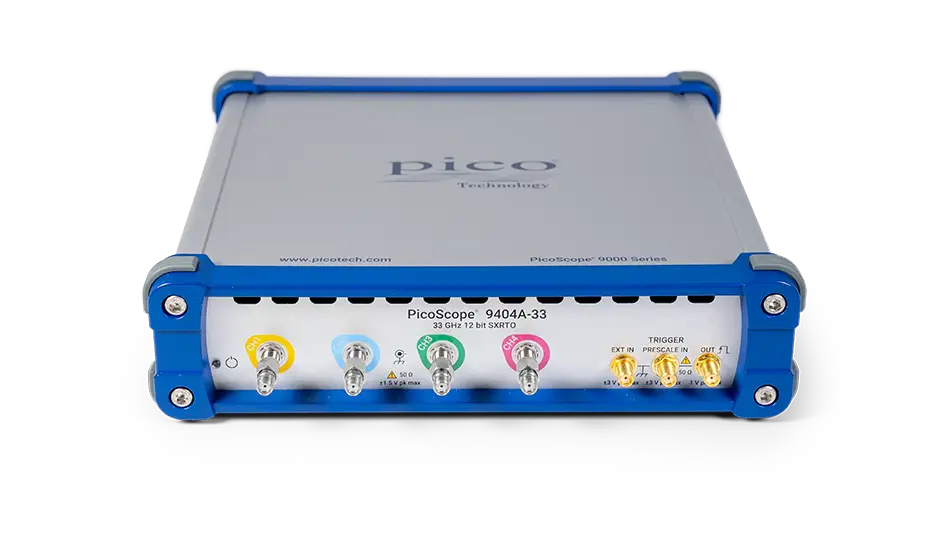

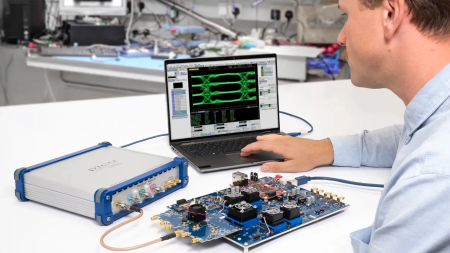

PicoScope 9400A-seriens sampler-utökade realtidoscillioskop (SXRTO:er) har fyra ingångskanaler med 50 Ω impedans och hög bandbredd. Med marknadsledande upplösningar för ADC, tidmätning och skärmvisning kan de noggrant mäta och visualisera höghastighets analoga signaler och datasignaler. De är idealiska för att fånga puls- och stegövergångar ner till 11 ps, impulser ner till 22 ps samt klock- och dataögon upp till 16 Gb/s (med tillval för 11,3 Gb/s klockåterhämtning).
PicoScope SXRTO:er erbjuder slumpmässig sampling, vilket gör att de enkelt kan analysera applikationer med hög bandbredd som involverar repetitiva signaler eller klockrelaterade strömmar. SXRTO:n är snabb: slumpmässig sampling, persistensskärmar och statistik byggs alla upp snabbt.
PicoScope 9400A-serien har en inbyggd intern trigger på varje kanal, med pre-trigger slumpmässig sampling som vida överstiger Nyquist (realtids)-samplingshastigheten. Bandbredden är upp till 33 GHz bakom en 50 Ω 2,92 mm (K) hona (kompatibel med SMA) ingång, och tre insamlingslägen – realtid, slumpmässig och 'roll' – samlar in data med 12-bitars upplösning i ett delat minne på upp till 250 kS.

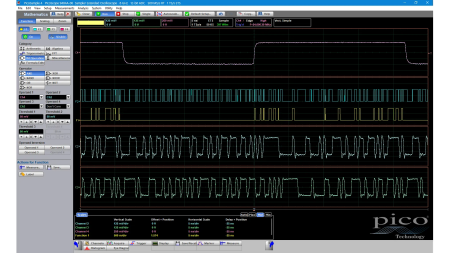

Den pekkompatibla mjukvaran PicoSample 4 är resultatet av över tio års utveckling, kundfeedback och optimering. Skärmen kan ändras i storlek för att passa alla fönster och fullt utnyttja tillgänglig skärmupplösning, 4K och ännu större, eller över flera skärmar. Fyra oberoende zoomkanaler kan visa dig olika vyer av din data ner till en upplösning på 0,2 ps. De flesta av kontrollerna och statuspanelerna kan visas eller döljas beroende på din applikation, vilket gör att du kan utnyttja skärmytan optimalt.
En 2,5 GHz direkt trigger kan drivas från vilken ingångskanal som helst, och en inbyggd delare kan utöka trigger-bandbredden för 'off-channel' till 6 GHz. På modellerna med 16, 25 och 33 GHz tillåter en ytterligare extern fördelad trigger-ingång stabil triggning från signaler med 16 GHz (9404A-16) respektive 20 GHz (9404A-25 och 9404A-33) bandbredd. Från de interna triggarna är en återhämtad klocktrigger tillgänglig (om tillvalet för klockåterhämtning är monterat) med upp till 11,3 Gb/s. Med detta tillval är både återhämtad klocka och data tillgängliga på SMA-utgångar på bakpanelen.
