PicoScope 9400-serien är en ny klass av SXRTO-oscilloskop som kombinerar fördelarna med realtidssampling, ekvivalenttidssampling och hög analog bandbredd.
- SXRTO (sampler-förlängt realtidsoscilloskop)

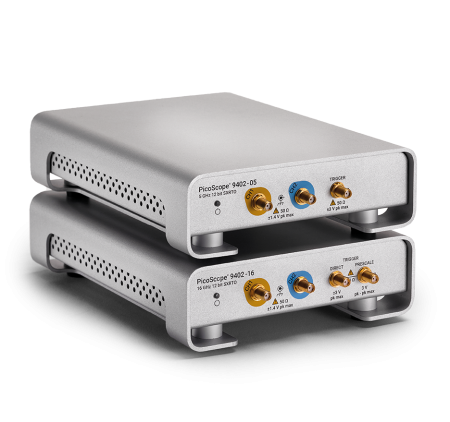

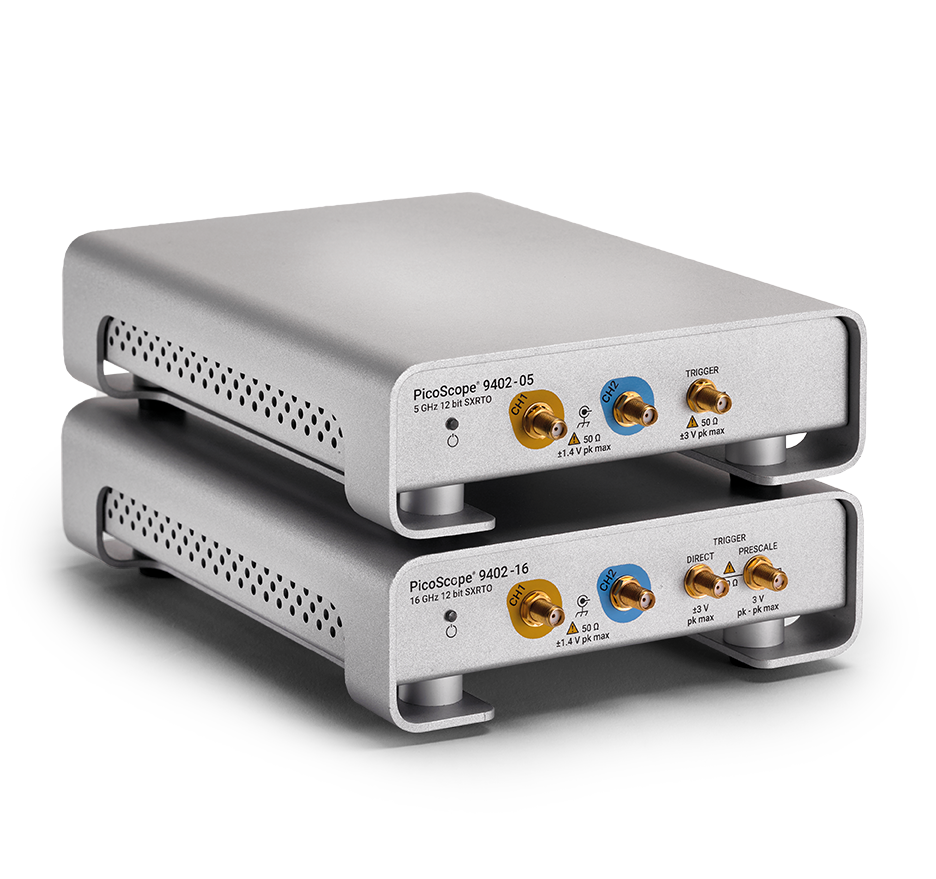

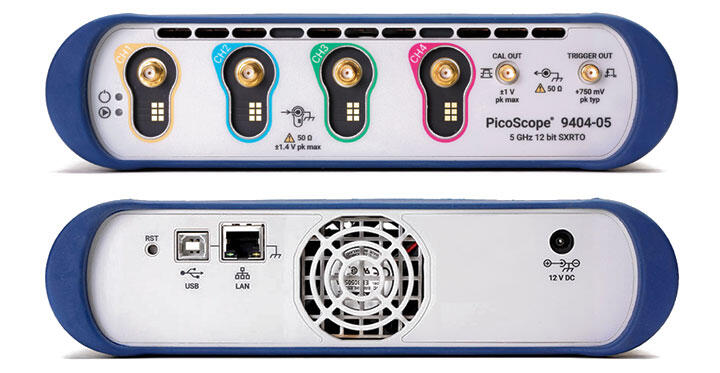

- 9404-16 och 9402-16: 16 GHz bandbredd, 22 ps övergångstid och 2,5 TS/s (0,4 ps upplösning) slumpmässig ekvivalenttidssampling
- 9404-05 och 9402-05: 5 GHz bandbredd, 70 ps övergångstid och 1 TS/s (1 ps upplösning) slumpmässig ekvivalenttidssampling
- Puls-, ögon- och masktestning ner till 45 ps och upp till 11 Gb/s
- 12-bitars 500 MS/s ADC
- Intuitivt och konfigurerbart pekkompatibelt Windows-användargränssnitt
- Omfattande inbyggda mätningar, zoomningar, datamasker och histogram
- ±800 mV fullskaligt ingångsområde till 50 Ω
- 10 mV/div till 0,25 V/div digitala förstärkningsområden
- Upp till 250 kS spårlängd, delad mellan kanaler
- Valfri klockåterställningstrigger på alla modeller – 5 eller 8 Gb/s
- Återställd klocka och datautgångar

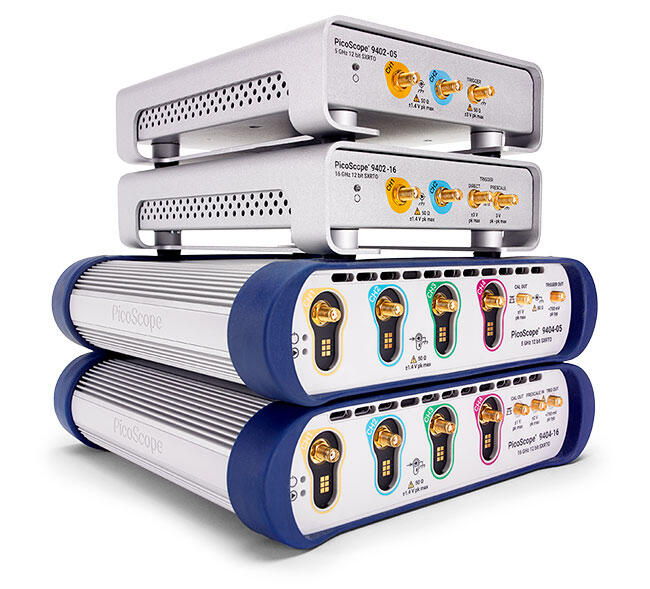

PicoScope 9400-seriens sampler-förlängda realtidsoscilloskop (SXRTO) har två eller fyra högbandbredd 50 Ω ingångskanaler med marknadsledande ADC, timing och visningsupplösningar för exakt mätning och visualisering av höghastighets analoga och datasignaler. De är idealiska för att fånga puls- och stegövergångar ner till 22 ps, impulser ner till 100 ps och klockor och dataögon till 8 Gb/s (med valfri klockåterställning).
PicoScope SXRTO:erna erbjuder slumpmässig sampling, vilket enkelt kan analysera applikationer med hög bandbredd som involverar repetitiva signaler eller klockrelaterade strömmar. Till skillnad från andra samplingsmetoder tillåter slumpmässig sampling infångning av pre-triggerdata och kräver ingen separat klockingång.
SXRTO är snabb, med snabb generering av slumpmässiga samplingsvågformer, beständighetsvisningar och statistik. PicoScope 9400-serien har en inbyggd intern trigger på varje kanal, med förutlösare slumpmässig sampling till långt över Nyquist (realtids) samplingsfrekvens. Bandbredden är upp till 16 GHz bakom en 50 Ω SMA(f)-ingång, och tre insamlingslägen – realtid, slumpmässig och rullning – alla fångas in med 12-bitars upplösning till ett delat minne på upp till 250 kS.
PicoSample 4-mjukvaran kommer från vår befintliga PicoSample 3-mjukvara för provtagningsoscilloskop, som förkroppsligar över tio års utveckling, kundfeedback och optimering.
Skärmen kan ändras i storlek för att passa alla fönster och fullt ut utnyttja tillgänglig skärmupplösning, 4K och ännu större eller över flera bildskärmar. Fyra oberoende zoomkanaler kan visa dig olika vyer av din data ner till en upplösning på 0,4 ps. De flesta kontroller och statuspaneler kan visas eller döljas beroende på din applikation, vilket gör att du kan utnyttja visningsområdet optimalt.

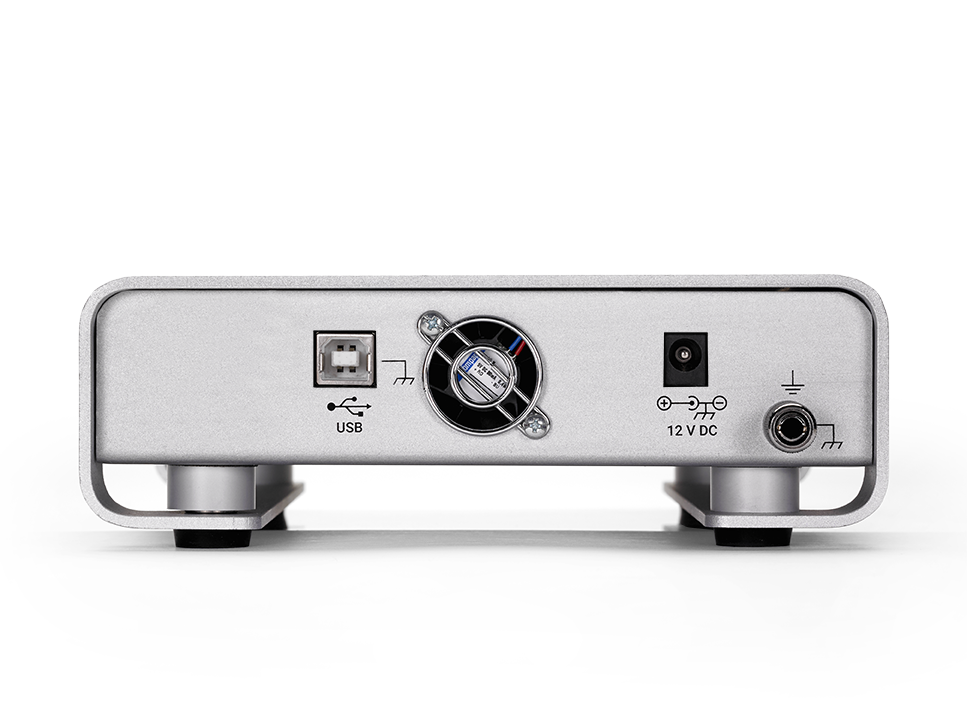

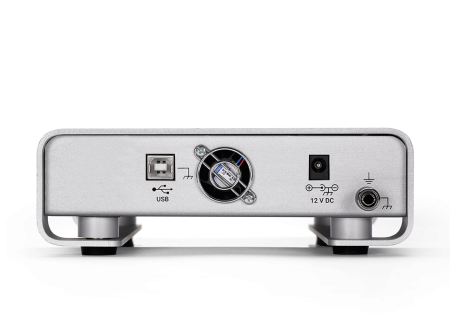

En 2,5 GHz direkt trigger kan drivas från vilken ingångskanal som helst, och en inbyggd avdelare kan utöka bandbredden utanför kanalen till 5 GHz. På 16 GHz-modellerna tillåter ytterligare en extern förskalad triggeringång stabil trigger från signaler på upp till 16 GHz bandbredd och från de interna triggarna är återställd klocktrigger tillgänglig (om valfri klockåterställning är monterad) med upp till 8 Gb/s . Med detta alternativ är återställd klocka och data båda tillgängliga på SMA-utgångar på bakpanelen. Priset du betalar för din PicoScope SXRTO är priset du betalar för allt.
Dessa kompakta enheter är tillräckligt små för att placeras på din arbetsbänk nära enheten som testas. Nu, istället för att använda fjärranslutna sondhuvuden fästa på en stor bänkenhet, är allt du behöver en kort koaxialkabel med låg förlust. Allt annat du behöver är inbyggt i oscilloskopet, utan dyra hård- eller mjukvarutillägg att oroa dig för, och vi tar inte betalt för nya mjukvarufunktioner och uppdateringar.
Typiska Användningsområden
- Telekom och radar test, service och tillverkning
- Optisk fiber, transceiver och lasertestning (optisk till elektrisk konvertering ingår ej)
- RF, mikrovågsugn och gigabit digitala systemmätningar
- Signal-, ögon-, puls- och impulskarakterisering
- Precisionstid och fasanalys
- Digital systemdesign och karaktärisering
- Ögondiagram, mask och gränstest upp till 8 Gb/s
- Klocka och dataåterställning med upp till 8 Gb/s
- Ethernet, HDMI 1, PCI, SATA och USB 2.0
- Halvledarkarakterisering
- Signal-, data- och puls/impulsintegritet och pre-compliance testning
- Prober med hög bandbredd
PicoConnect 900-serien med lågimpedans och hög bandbredd är idealiska följeslagare för PicoScope 9400-serien, vilket möjliggör kostnadseffektiv fingertoppssökning av snabba signaler. Två serier finns tillgängliga:
RF-, mikrovågs- och pulssonder för bredbandssignaler upp till 5 GHz (10 Gb/s)
Gigabit-sonder för dataströmmar som USB 2, HDMI 1, Ethernet, PCIe och SATA
PicoConnect 900-serien
Filter för bandbreddsbegränsning
En valbar analog bandbreddsbegränsare (100 eller 450 MHz, modellberoende) på varje ingångskanal kan användas för att avvisa höga frekvenser och tillhörande brus. Den smala inställningen kan användas som ett kantutjämningsfilter i realtidssamplingslägen.
Frekvensräknare
En inbyggd snabb och exakt frekvensräknare visar signalens frekvens (eller period) hela tiden, oavsett mätning och tidsbasinställningar och med en upplösning på 1 ppm.
Klocka och dataåterställning
Klocka och dataåterställning (CDR) är nu tillgänglig som en fabriksmonterad valfri triggerfunktion på alla modeller.
Förknippad med höghastighetsseriella dataapplikationer kommer klocka och dataåterställning redan att vara bekant för PicoScope 9300-användare. Medan låghastighets seriell data ofta kan åtföljas av dess klocka som en separat signal, vid hög hastighet skulle detta tillvägagångssätt ackumulera tidsskevhet och jitter mellan klockan och data som skulle kunna förhindra korrekt dataavkodning. Sålunda kommer höghastighetsdatamottagare att generera en ny klocka, och med användning av en faslåst slingateknik kommer de att låsa och anpassa den nya klockan till den inkommande dataströmmen. Detta är den återställda klockan och den kan användas för att avkoda och därmed återställa data exakt. Vi har också sparat kostnaden för en hel klocksignalväg genom att nu bara behöva den seriella datasignalen.
I många applikationer som kräver våra oscilloskop för att se data, kommer datageneratorn och dess klocka att vara nära till hands och vi kan utlösa den klockan. Men om bara data är tillgänglig (till exempel längst ut på en optisk fiber), kommer vi att behöva CDR-alternativet för att återställa klockan och sedan utlösa den istället. Vi kan också behöva använda CDR-alternativet vid krävande ögon- och jittermätningar. Detta beror på att vi vill att vårt instrument ska mäta så exakt som möjligt signalkvaliteten som en återställd klocka och datamottagare kommer att se.
När det är monterat kan alternativet PicoScope 9400 CDR väljas som triggerkälla från vilken ingångskanal som helst. Dessutom, för användning av andra instrument eller av nedströms systemelement, presenterar två SMA(f)-utgångar återställd klocka och återställd data på den bakre panelen.
