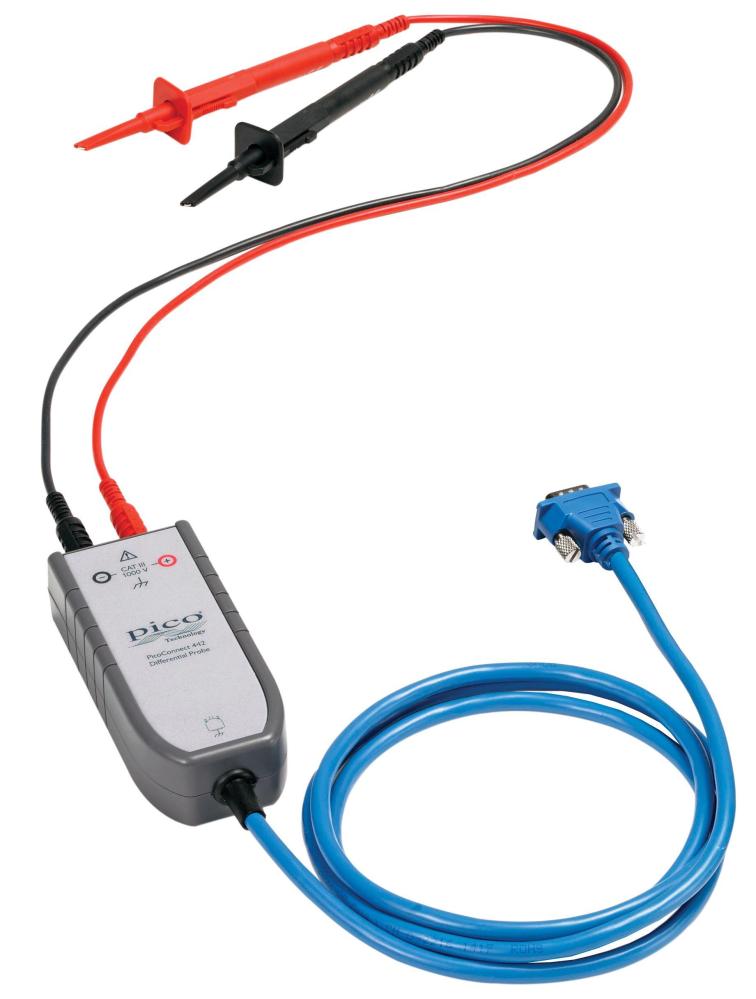

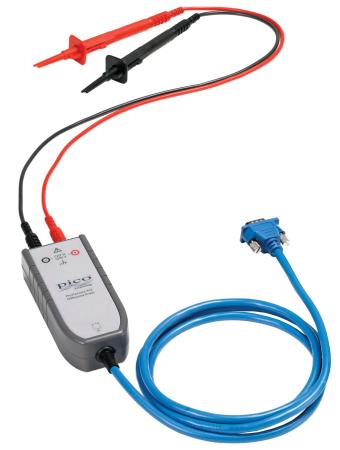

PicoConnect 442-proben är en 25:1-dämpande prob som gör det möjligt för PicoScope 4444-differentialoscilloskopet att mäta spänningar med stor amplitud upp till ±1000 V, eller spänningar med en stor förskjutning i common-mode.
Sådana spänningar finns i elektriska kraftomvandlare, växelriktare, motorhastighetskontroller, switchade strömförsörjningar och många andra enheter.
Proben är försedd med Pico D9-kontakten för användning exklusivt med PicoScope 4444 differentialoscilloskop, vid anslutning identifieras den automatiskt av skopet som en 25:1-prob och skalar den vertikala axeln i PicoScope 6-programvaran med korrekt probdämpning.
PicoConnect 442 25:1 differential probe specifications
Bandwidth (-3 dB): 10 MHz
DC accuracy: ±2% plus scope accuracy
Input resistance: 16.7 MΩ ± 1% each input to scope ground
Input capacitance: 9.3 pF ± 1 pF each input to scope ground
Attenuation: 25:1
Differential ranges: ±2.5 V, ±5 V, ±12.5 V, ±25 V, ±50 V, ±125 V, ±250 V, ±500 V, ±1000 V
Common mode ranges: 125 V (2.5 V to 12.5 V ranges) 1000 V (25 V to 1000 V ranges)
Measurement category: 1000 V CAT III
Connectors: 1 x red, 1 x black 4 mm sockets, 1000 V CAT III shrouded
Cable length: 1.5 m
Connector: D9(m) with screw locks. Only for connection to PicoScope 4444 differential oscilloscope.
Weight: < 200 g
Enclosure dimensions: 118 x 50 x 28 mm
Safety approvals: EN 61010-1:2010
EN 61010-2-030:2010
EMC approvals: EN 61326-1:2013
FCC Part 15 Subpart B (when tested with PicoScope 4444)
Environmental approvals: RoHS and WEEE compliant
Included accessories
Input leads: 0.5 m, 1 x black TA308 and 1 x red TA309, with 1000 V CAT III shrouded 4 mm connectors at both ends
Sprung hook probes: 1 x black TA089, 1 x red TA090, 1000 V CAT III
Probkroppen ger dubbelisolerat skydd för användaren för CAT-klassificeringar upp till och inklusive 1000 V CAT III
PicoConnect 442-proben är designad och testad enligt EN 61010-1:2010 Allmänna krav och enligt EN 61010-2-030:2010 Särskilda krav för testning och mätning av kretsar.
De fjädrande krokarna TA089 och TA090 är designade enligt EN 61010-031:2015 Säkerhetskrav för handhållen probmontering
