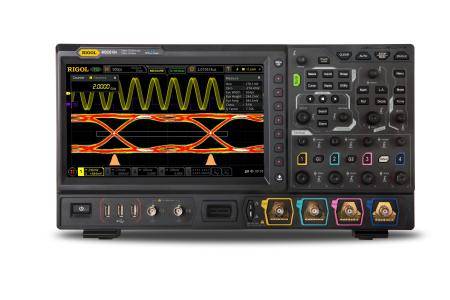

Rigol MSO8204 Oscilloskop med 2GHz bandbredd, 10 GSa/s och 4 kanaler

• Upp till 10 GSa/s samplingshastighet i realtid
• Upp till 500 Mpts minnesdjup (standard)
• Hög vågformsfångsthastighet (över 600 000 vågformer per sekund)
• Upp till 450 000 bildrutor av hårdvara för inspelning och uppspelning i realtid och oupphörliga vågformer

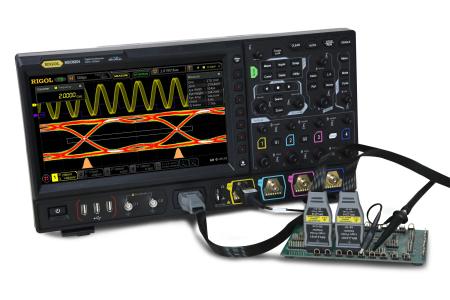

• Integrerar 7 oberoende instrument i 1, inklusive digitalt oscilloskop, 16-kanals logikanalysator, spektrumanalysator, godtycklig vågformsgenerator (tillval), digital voltmeter, 6-siffrig frekvensräknare och summerare, och protokollanalysator (tillval)

Rigol MSO8000-serien är ett mycket högkvalitativt fyrkanaligt digitalt blandat kanalsoscilloskop.

Den erbjuder upp till 10 GSa/s samplingshastighet i realtid och upp till 2 GHz bandbredd.

MSO8000 har upp till 600 000 wfms/s uppdateringsfrekvens, vilket gör det möjligt för användare att snabbare fånga in momentana signaler och onormala signaler, förbättra vågformsfångstförmågan och påskynda kretsfelsökningsförloppet.

Andra fördelar: 10,1-tums kapacitiv multi-touch-skärm, en mängd olika matematiska funktioner, inbyggd förbättrad FFT-analys och toppsökfunktion, vågformshistogramanalys, oberoende sökning, navigeringsknappar och händelsetabell.

Seriell busavkodning

Seriella datapaket för olika seriella bussystem kan avkodas.

De protokoll som stöds är:

Parallell (standard), RS232 (tillval), UART (tillval), I2C (tillval), SPI (tillval), LIN (tillval), CAN (tillval), FlexRay (tillval), I2S (tillval) och MIL-STD- 1553 (tillval)
