Rohde & Schwarz NGE-COM3B Laboratorieaggregat

3-kanaligt laboratorieaggregat med upp till 32 V/3 A per kanal, totalt 100 W, seriekoppling upp till 96 V, elektroniska skydd och USB/LAN-styrning.

16 390 SEK

  • R&S®NGE102B med två eller R&S®NGE103B med tre kanaler
  • Max. uteffekt på 66 W med R&S®NGE102B, 100 W med R&S®NGE103B (33,6 W per kanal)
  • Max. utspänning på 32 V per kanal (upp till 64 V/96 V i seriedrift)
  • Max. utström på 3 A per kanal (upp till 6 A/9 A i parallelldrift)
  • Elektronisk säkring (OCP), överspänningsskydd (OVP), överspänningsskydd (OPP), övertemperaturskydd (OTP)

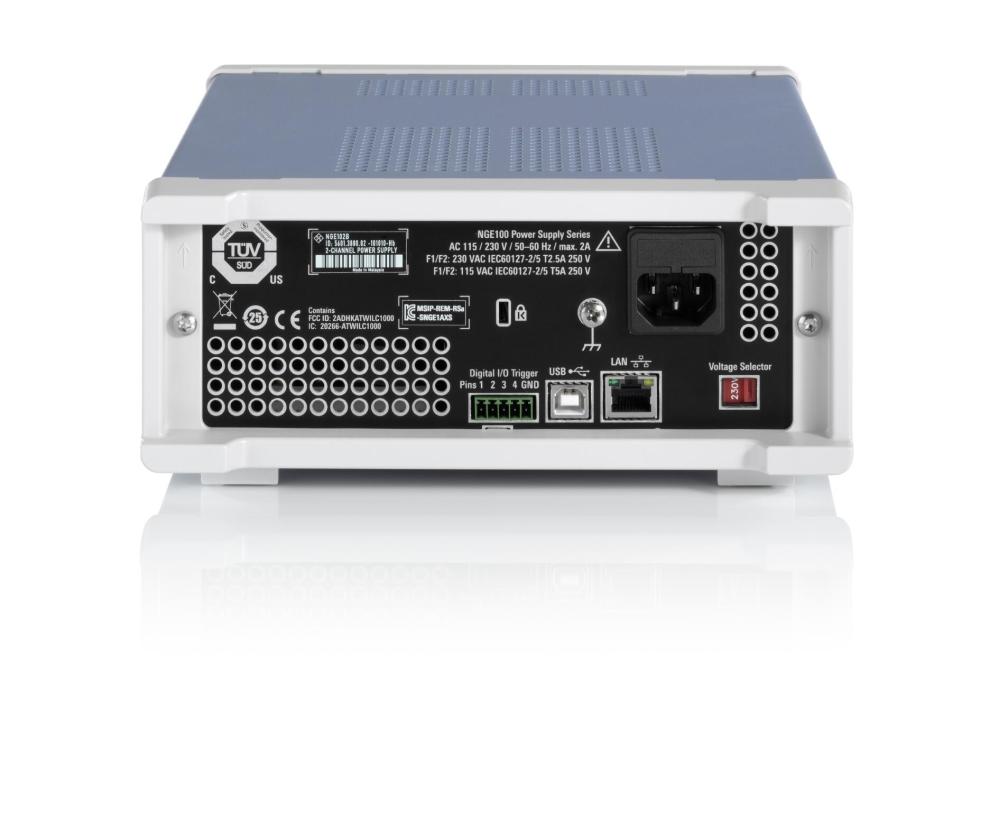

  • USB-gränssnitt (CDC/TMC), valfritt LAN (LXI), valfritt trådlöst LAN
  • Valfri digital I/O (4 bitar)
R&S®NGE100B strömförsörjningsserien består av robusta, högpresterande och prisvärda instrument. De erbjuder hög effektivitet i kombination med låg rippel plus en mängd olika komfortfunktioner som vanligtvis inte finns i denna klass av strömförsörjning.

R&S®NGE100B strömförsörjningsserien består av R&S®NGE102B tvåkanalig strömförsörjning och R&S®NGE103B trekanalig strömförsörjning. Båda instrumenten ger upp till 33,6 W uteffekt per kanal.

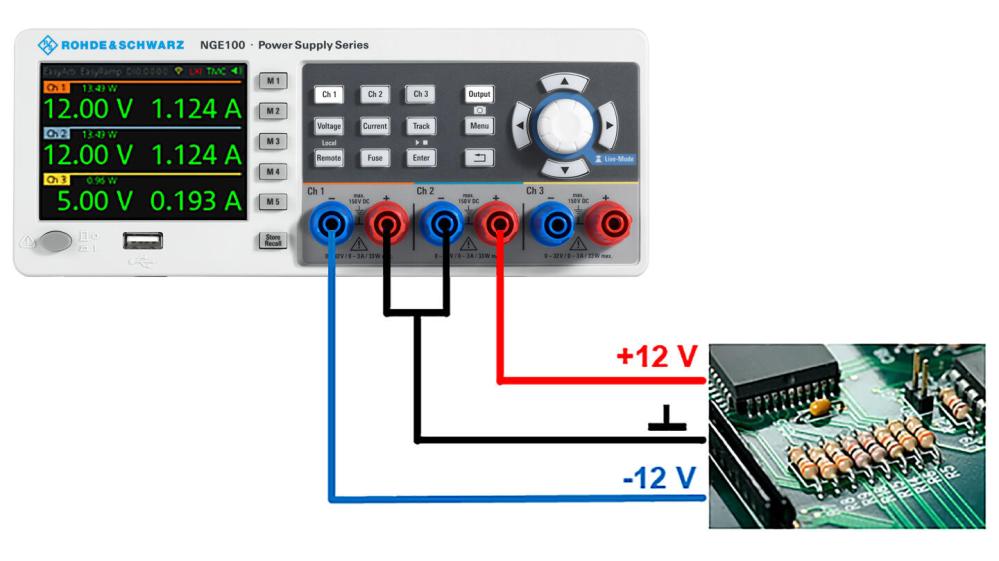

Till skillnad från de flesta nätaggregat i den här klassen har R&S®NGE100B strömförsörjningen 100 % elektriskt ekvivalenta utgångskanaler. Alla utgångar är jordfria och kortslutningssäkra. Utgångskanalerna kan kombineras i serie eller parallellt för att uppnå högre spänningar eller högre strömmar (upp till 96 V eller upp till 9 A med alla tre kanalerna i R&S®NGE103B).

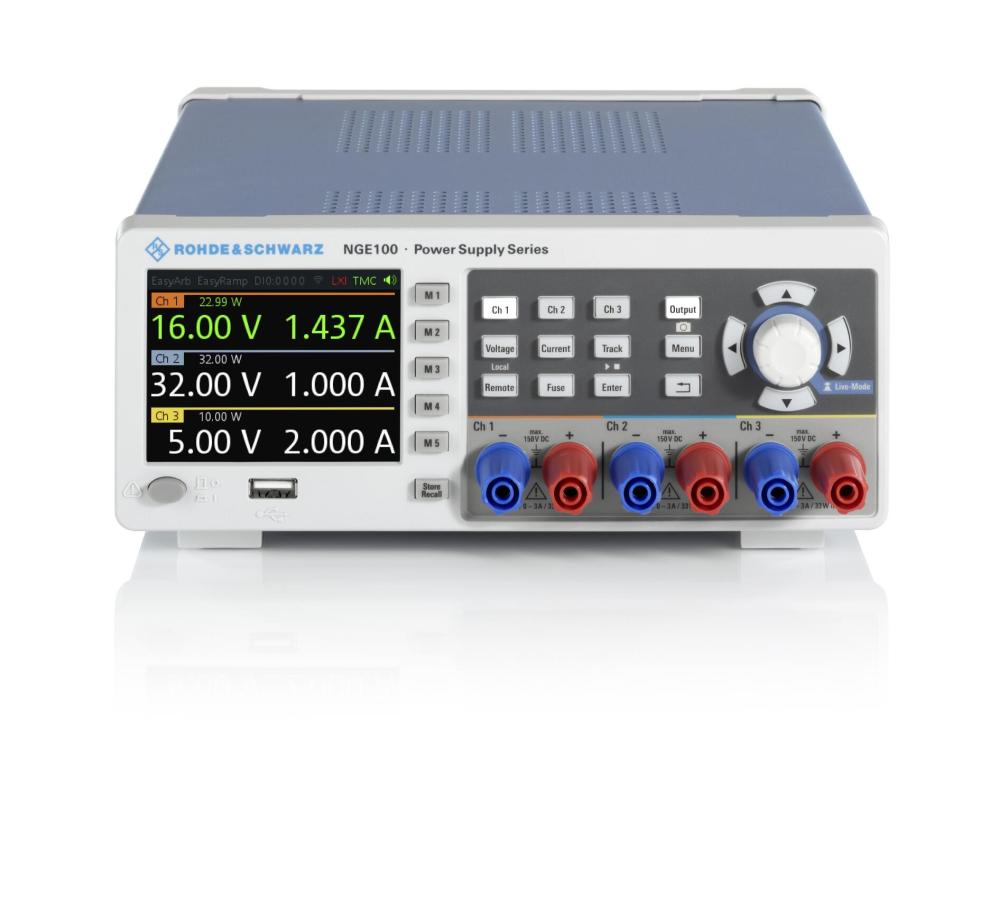

Alla grundläggande funktioner hos R&S®NGE100B nätaggregat kan styras med direktknappar på frontpanelen. Vridknappen spelar den centrala rollen för att justera spänningen och strömmen och sätta gränserna för flerfunktionsskyddsfunktionerna. Driftförhållandena för alla kanaler visas på skärmen samtidigt. Aktiva kanaler indikeras av den upplysta kanalknappen. Aktiva utgångar visas i grönt när du arbetar i konstant spänningsläge och i rött när du arbetar i konstant strömläge. Inaktiva utgångar visas i vitt.



För att skydda instrumentet och enheten som testas (DUT) tillhandahåller R&S®NGE100B-strömförsörjningen en mängd olika skyddsfunktioner. För varje kanal kan användare separat ställa in maximal ström (elektronisk säkring, överströmsskydd, OCP), maximal spänning (överspänningsskydd, OVP) eller maximal effekt (överströmsskydd, OPP). Om en sådan gräns nås kommer den berörda utgångskanalen att stängas av. Övertemperaturskydd (OTP) förhindrar överhettning av instrumentet.



I industriella applikationer installeras ofta strömförsörjning i 19"-rack. R&S®HZC95-rackadaptern gör att strömförsörjningen kan monteras i rack, inklusive i kombination med R&S®HMC-test instrument. R&S®NGE100B-strömförsörjningen kan fjärrstyras via USB eller till och med trådlöst LAN.



Följande produkter ingår i NGE-COM3B-paketet:



NGE103B COMPLETE PRODUCT

Contains serialized product+options:

R&S®NGE103B 3-CHANNEL POWER SUPPLY

5601.3800.03

Bestående av:

-R&S®NGE103B 3-CHANNEL POWER SUPPLY

-R&S®NGE-K101 ETHERNET REMOTE CONTROL

-R&S®NGE-K103 DIGITAL TRIGGER I/O

Produktinformation

  • Art. nr

    72326
