TBLLA-2M är en stor loopantenn (LLA) med tre ortogonala looper, utformad i enlighet med kraven i standarderna CISPR 16-1-4 och CISPR 15 / EN 55015. Den används för att mäta den ström som induceras av det magnetfält som utstrålas från armaturer och andra apparater.

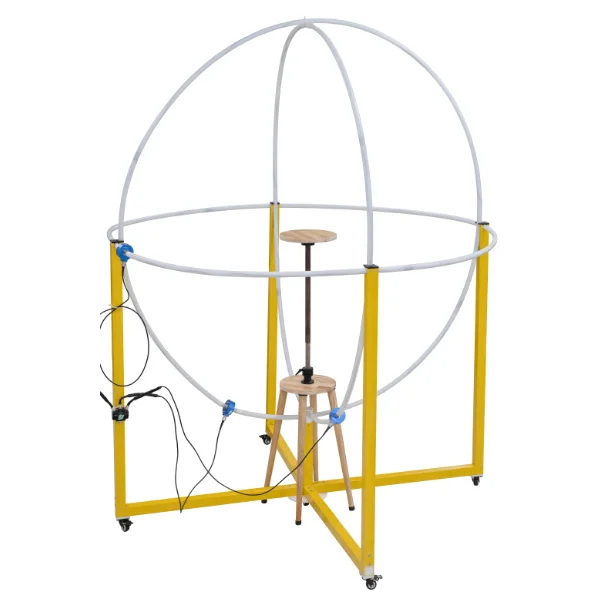

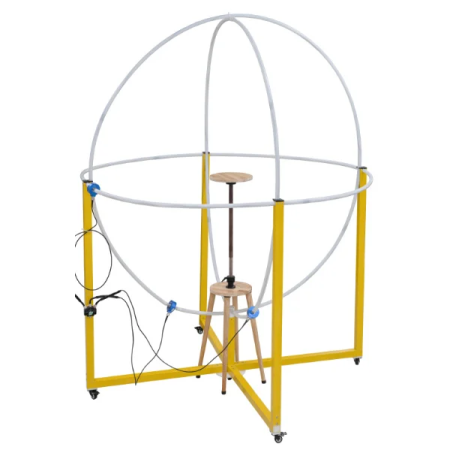

Antennen består av tre vinkelräta looper med en diameter på 2 meter, placerade på tre ortogonala plan (X/Y/Z). Totalhöjden är 2,5 meter och looparnas lägsta punkt är 0,5 meter över marken. Varje loopelement fångar upp magnetfältsstrålning och genererar en spänningssignal som är proportionell mot H-fältets styrka. TBLLA-2M är utrustad med tre TekBox TBCCP1-2K70 koaxiala RF-strömsondprober (transducer).
- Utformad för att möta kraven i CISPR 16-1-4 och CISPR 15
- Tre ortogonala 2-meterslooper för exakta mätningar
- Optimerad för att mäta magnetfältutsläpp från luminarier
- Inkluderar tre TekBox TBCCP1-2K70 koaxiala strömsonder
- Hög frekvensstabilitet
Teknisk data
- Typ: Stor loopantenn (trippel-loop)
- Frekvensområde: 9 kHz – 30 MHz
- Standarder: CISPR 16-1-4, CISPR 15
- Looper: 3 vinkelräta looper med 2 m diameter
- RF-transducer transferimpedans: typisk 0 dBΩ ; 1V/A @ 9kHz till 30 MHz
- Antennvalideringsfaktor: inom ±2 dB jämfört med den teoretiska valideringsfaktorn
- Mått (B x D x H): 2062 mm x 2062 mm x 2547 mm
- Vikt: 25 kg
Levereras med:
- TBLLA-2M-antenn
- 3 st TekBox TBCCP1-2K70 koaxiala strömsonder
- Koaxialkablar
- Ferritklämmor
- Manuell RF-koaxialswitch för att välja loopar
- TBTP3-stativ med plastplatta för testobjekt (DUT)
- Manual (på engelska)
